Przekaźnik bezpieczeństwa SICK ReLy LOOP1

Szeregowe łączenie to popularny sposób na uproszczenie instalacji elektrycznej. Niestety w przypadku elementów bezpieczeństwa może to powodować powstanie zjawiska tzw. maskowania usterki, a w konsekwencji obniżenie poziomu bezpieczeństwa. Rozwiązaniem problemu może być kaskada czujników Flexi Loop, którą teraz można podłączyć do dedykowanego przekaźnika bezpieczeństwa SICK ReLy LOOP1.

Przekaźnik bezpieczeństwa Flexi Loop – zasady działania

Często można spotkać się z aplikacjami, w których schemat podłączenia przekaźnika bezpieczeństwa jest szeregowy. Przykładowo przyciski zatrzymania awaryjnego, mechaniczne zamki bezpieczeństwa na osłonach. Niestety, w przypadku szeregowego łączenie urządzeń bezpotencjałowych, możliwe jest wystąpienie tzw. zjawiska maskowania usterki. Uszkodzenie jednego elementu może być przesłonięte przez otwarcie obwodu przez inny element. Dodatkowym wyzwaniem w takich przypadkach jest diagnostyka.
Rozwiązaniem tych wyzwań jest kaskada czujników Flexi Loop od SICK. Jak podłączyć przekaźnik bezpieczeństwa? Poszczególne urządzenia podłącza się pod specjalne węzły, które komunikują się z nadrzędnym urządzeniem sterownikiem, a od teraz również dedykowanym przekaźnikiem bezpieczeństwa ReLy LOOP1.

Przykładowa aplikacja, kiedy stosować przekaźnik bezpieczeństwa ReLy LOOP1.
Szeregowe połączenie przycisków zatrzymania awaryjnego z możliwością lokalnego resetowania - wcześniej sygnalizowanego, oraz bardzo rozbudowaną diagnostyką. Można do tego wykorzystać na przykład dedykowane przyciski SICK serii ES 11. Ich zaletą oprócz ciekawego wyglądu i łatwego montażu, jest zintegrowany przycisk Reset wraz z podświetleniem – czyli wszystko w jednym.
Jak podłączyć przekaźnik bezpieczeństwa?

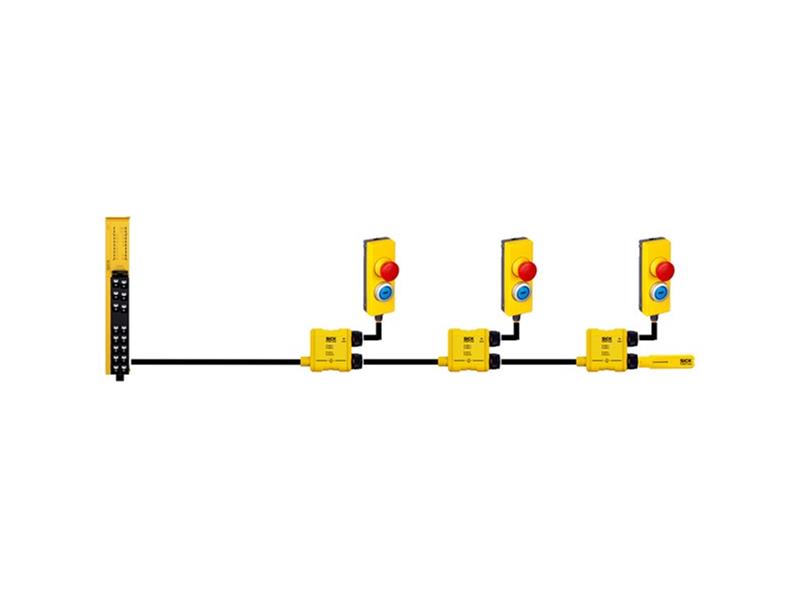

Przyciski takie należy podłączyć pod węzły Flexi Loop FLN-OSSD8. Węzły łączy się ze sobą nie zapominając o terminalu na końcu linii. Całość podłącza się pod nowy przekaźnik bezpieczeństwa SICK ReLy LOOP1.

Zasada działania przekaźnika bezpieczeństwa.
Podstawowa funkcjonalność, czyli naciśnięcie dowolnego przycisku zatrzymania awaryjnego powoduje rozłączenie obwodów bezpieczeństwa w przekaźniku ReLy LOOP1. Dzięki wewnętrznej diagnostyce każdego węzła oraz bezpiecznej komunikacji, możliwe jest zachowanie najwyższego poziomu bezpieczeństwa PLe / Kat. 4 (wg ISO 13849-1). Jednak to nie wszystko. Węzły Flexi Loop posiadają pomocnicze wejście i wyjście sygnałowe, do którego podłączone są przyciski Reset oraz podświetlenie (wymagany reset). Sterowane są one automatycznie przez moduł bezpieczeństwa SICK ReLy LOOP1. W przypadku zwolnienia wszystkich przycisków, zaczną migać wszystkie przyciski Reset. Naciśnięcie dowolnego z nich spowoduje ponowne załączenie obwodów wyjściowych modułu bezpieczeństwa ReLy LOOP1.

Przekaźnik bezpieczeństwa ReLy LOOP1, umożliwia podłączenie również przycisku Reset wraz z podświetleniem bezpośrednio do niego. Do systemu można oczywiście podłączyć również inne węzły Flexi Loop, np. do zamków mechanicznych, czujników magnetycznych, czujników z kodowaniem radiowym (RFID), a nawet kurtyny, czy bariery bezpieczeństwa.
Na każdym węźle znajduje się szereg diod, które pozwalają na szybką diagnostykę, a gdyby tego było mało, możliwe jest wstawienie w dowolnym miejscu tej linii dodatkowego węzła diagnostycznego DIAG, który pokazuje stan każdego węzła w całej linii Flexi Loop.
