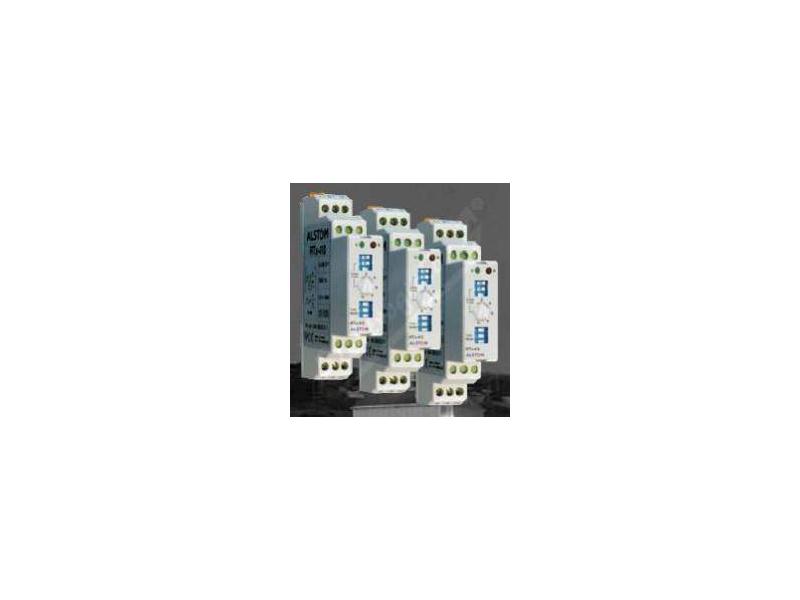

Przekaźnik czasowy RTx-410, RTx-412, RTx-414

Przekaźnik czasowy RTx-410

Wielofunkcyjne, uniwersalne przekaźniki czasowe do układów automatyki energetycznej i przemysłowej.

Zastosowanie:
Przekaźniki serii RTx-41x to uniwersalne, ekonomiczne i niezawodne komponenty automatyki elektroenergetycznej i przemysłowej. Oprócz dokładnej realizacji funkcji czasowych, charakteryzują się trwałością mechaniczną, a więc odpowiednimi złączami i elementami nastawczymi, odpornością na warunki środowiskowe oraz zakłócenia elektromagnetyczne.

Funkcje czasowe: Każdy z modeli przekaźnika RTx-41x posiada specyficzny zestaw funkcji czasowych. RTx-410 posiada najpopularniejsze funkcje, pozostałe typy uzupełniają zestaw w zakresie funkcji rzadziej stosowanych. Wszystkie modele serii RTx-41x posiadają zestyk sterujący.

Działanie:
Przekaźnik rozpoczyna realizację zadanej funkcji po podaniu napięcia zasilania. Wyłączenie napięcia zasilania w dowolnej chwili powoduje powrót do stanu sprzed załączenia napięcia oraz gotowość do ponownej pracy po czasie 0,1 s. Schemat wewnętrzny przedstawia stan styków wykonawczych przy braku napięcia zasilającego.

Sygnalizacja LED

Stan przekaźnika wykonawczego sygnalizowany jest przez diodę R:
• Dioda nie świeci - przekaźnik wykonawczy odwzbudzony, czas nie jest odliczany
• Dioda świeci światłem ciągłym - przekaźnik wykonawczy pobudzony, czas nie jest odliczany
• Krótkie rozbłyski diody - przekaźnik wykonawczy odwzbudzony, odliczany jest czas do jego
pobudzenia
• Przerywane na krótko świecenie diody - przekaźnik wykonawczy pobudzony, odliczany jest czas do jego odwzbudzenia.
