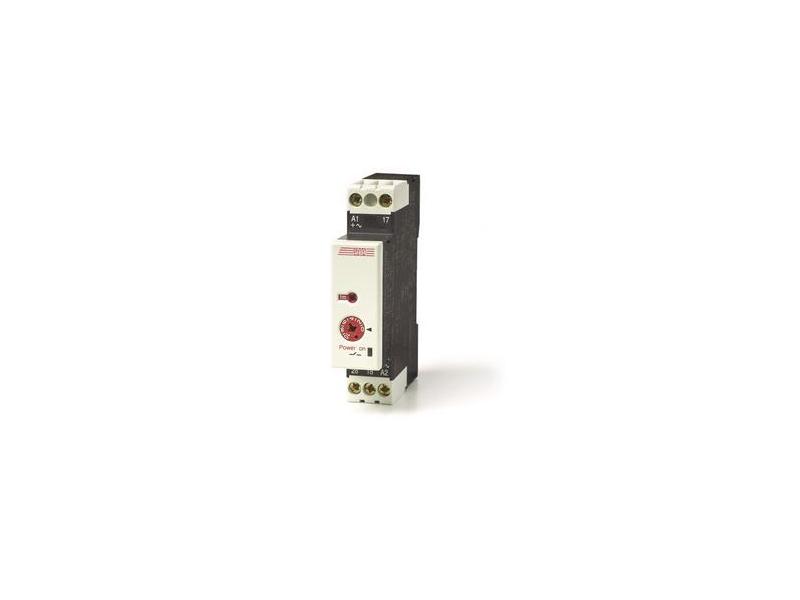

Przekaźnik czasowy serii KOL 251 (GWIAZDA-TRÓJKĄT) firmy SAIA-Burgess AG

SAIA-Burgess AG jest europejskim liderem w produkcji m.in. szerokiej gamy podzespołów do automatyki. Jest nim m.in. elektroniczny przekaźnik czasowy – KOL251. Urządzenie to stanowi uzupełnienie serii elektronicznych przekaźników czasowych serii KOL (informacje wprowadzone już na portal), produkowanych w standardowych obudowach jednomodułowych o szerokości 17,5 mm.

Podobnie jak pozostałe urządzenia z tej serii, również KOL251 jest uniwersalny pod względem napięcia zasilania i przystosowany do pracy w obwodach 24...240VAC i 24...48VDC. Może więc (na przykład) pracować przy napięciu 220VAC lub w obwodach sterowania, gdzie wykorzystywane jest niskie (bezpieczne) napięcie 24VAC lub DC.

Przekaźnik ten wyposażony jest w 4 zakresy czasowe: 0.15...3s, 0.5...10s, 3s...1min, 30s...10min. Cecha ta umożliwia wykorzystanie tego urządzenia zarówno w przypadku stosowania do tzw. miękkiego (kilku- lub kilkunastosekundowego) oraz tzw. twardego (wielominutowego) rozruchu silników.

Zastosowanie przekaźnika KOL251, jako elementu sterującego stycznikiem wykonawczym „A”, zapewnia start silnika w konfiguracji „gwiazda” (zwarte styki „17-18”), dzięki czemu obniżona zostaje wartość napięcia zasilającego przypadającego na poszczególne uzwojenia oraz w efekcie redukcja prądu rozruchowego.

Po odmierzeniu przez przekaźnik KOL251 nastawionego czasu rozruchu, niezbędnego do osiągnięcia prędkości obrotowej silnika, zbliżonej do nominalnej, następuje samoczynne przełączenie (zwarcie styków przekaźnika „17-28”) uzwojeń stojana silnika w konfigurację „trójkąt”. Aby to przełączenie miało łagodny przebieg, w przekaźniku KOL251 został na stałe zaprogramowany czas (tu = 50...65ms) między otwarciem styków „17-18” i zamknięciem styków „17-28”. Zapewnia to wygaszenie łuków elektrycznych powstających w przełączających konfigurację uzwojeń statora silnika, stycznikach wykonawczych, zapobiegając powstawaniu szkodliwych przepięć i przetężeń w układzie zasilania.

Przedstawiony sposób rozwiązania zagadnienia sterowania rozruchem asynchronicznych silników trójfazowych, zapewnia redukcję prądu rozruchowego. Zapobiega to przeciążeniu transformatora zasilającego i wahaniom napięcia sieci, mających niekorzystny wpływ na pracę innych, pracujących w tym samym czasie odbiorników. Ma to szczególnie duże znaczenie w przypadku zasilania silnika z sieci o niewielkiej mocy, gdzie w okresie rozruchu może wystąpić tak znaczny spadek napięcia na zaciskach silnika i związane z tym zmniejszenie się momentu silnika, że nawet prawidłowy rozruch silnika stanie się w ogóle niemożliwy. Ponadto przedstawiony sposób automatycznego sterowania rozruchem gwarantuje powtarzalny, każdorazowy, łagodny i bezpieczny start silnika, ochronę styczników wykonawczych oraz zapewnia korzystny wpływ na stabilność pracy układów zasilających, co ma istotny wpływ na wydłużenie czasu ich bezawaryjnej pracy.
