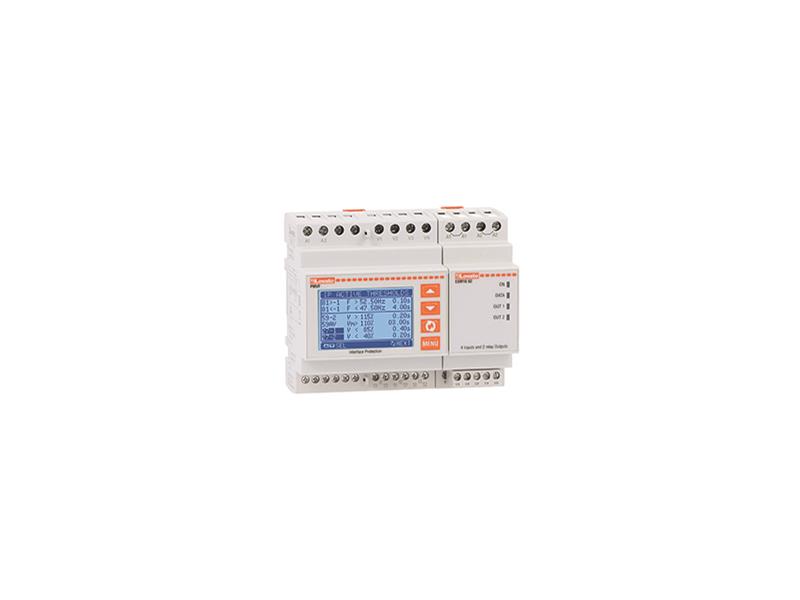

Przekaźnik nadzoru napięcia i częstotliwości

PMVF80 został zaprojektowany jako urządzenie zabezpieczające zgodne z wymogami norm VDE-AR-N 4105 i VDE V 0126-1-1. Używany jest, gdy lokalny system wytwórczy energii podłączany jest równolegle do sieci dystrybucji energii. Kontrola odnosi się do progów napięcia i częstotliwości.
W przypadku, gdy napięcie lub częstotliwość wykraczają poza dopuszczalne limity, urządzenie musi zadziałać, odwzbudzając wyjście przekaźnika, aby zadziałało urządzenie wykonawcze. PMVF80 jest wyposażony w 4 wejścia, które posiadają następujące funkcje:
– sygnał zwrotny statusu urządzenia wykonawczego
– opóźnienie R.O.C.O.F lub przesunięcia faz
– sygnał wyłączający
– zdalne zadziałanie (wymuszone otwarcie urządzenia wykonawczego, niezależnie od tego czy napięcie i częstotliwość znajdują się w zakresie limitów).

Dodatkowo urządzenie posiada 2 wyjścia przekaźnikowe do:
– otwarcia i zamknięcia urządzenia wykonawczego
– otwarcie zapasowego urządzenia wykonawczego (programowalne: normalnie wzbudzony, normalnie odwzbudzony lub regulowany impuls).
Sterowanie zapasowym urządzeniem wykonawczym jest realizowane przez wysyłanie sygnału opóźnionego w stosunku do sygnału otwarcia głównego urządzenia wykonawczego, w przypadku, gdy wystąpił błąd otwarcia urządzenia głównego. PMVF80 posiada 2 dodatkowe wyjścia przekaźnikowe do:
– niezależnej sygnalizacji nierównomiernego poboru mocy, jesli zastosowano 3 przekładniki prądowe
– programowalnego alarmu.
