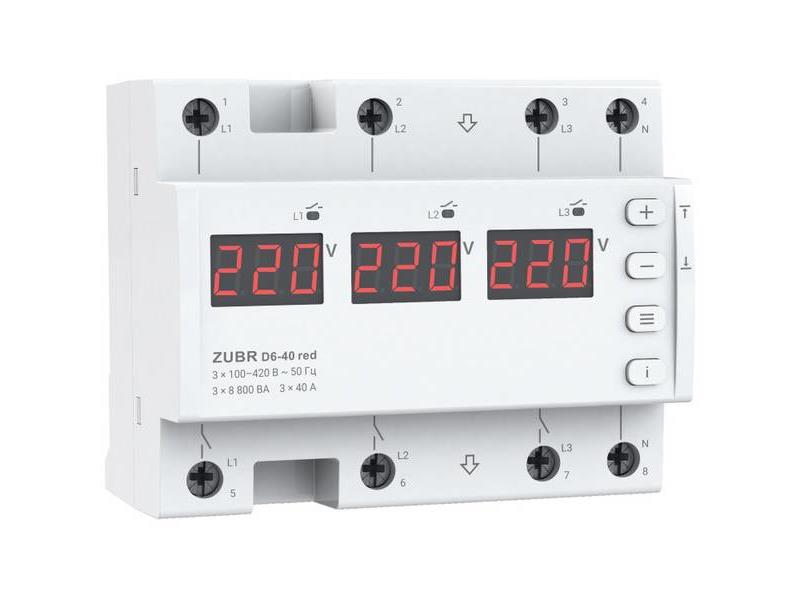

Przekaźnik napięciowy ZUBR D6-40 red

Przekaźnik napięciowy ZUBR D6-40 red

Dwa tryby pracy. Może pracować jako trzy przekaźniki jednofazowe w jednej obudowie z niezależnymi ustawieniami oraz jako przekaźnik trójfazowy. Przełączanie odbywa się odpowiednio za pomocą wewnętrznych przekaźników mocy, nie jest potrzebny dodatkowy stycznik jak w modelu ZUBR 3F.
Kompaktowy wśród analogów, zajmuje tylko 6 modułów.
Przekaźnik napięciowy ZUBR D6 red przeznaczony jest do zabezpieczania domowych i przemysłowych urządzeń elektrycznych (w tym silników trójfazowych) i może pracować w trybie obciążenia jednofazowego lub trójfazowego.

W trybie obciążenia jednofazowego przekaźnik zabezpiecza przed krytycznymi skokami napięcia w sieci iw przypadku awarii jednej z faz wyłączy tylko fazę awaryjną. W tym trybie można zastosować ZUBR D6 red zamiast trzech przekaźników jednofazowych!

W trybie obciążenia trójfazowego przekaźnik zabezpiecza przed krytycznymi skokami napięcia w sieci, asymetrią, zanikiem fazy (funkcja może być wyłączona), kontroluje kolejność przemian faz (funkcja może być wyłączona) oraz w przypadku wypadku w jednej z faz, wszystkie fazy zostaną wyłączone. W tym trybie zamiast przekaźnika trójfazowego ze stycznikiem można zastosować ZUBR D6 red.

Podczas pracy przekaźnik mierzy i wyświetla efektywną wartość napięcia na każdej fazie. Wszystkie nastawy i wartości alarmowe są przechowywane w pamięci nieulotnej.

Opłacalne rozwiązanie i 6 modułów w rozdzielnicy
Finansowo ZUBR D6 red jest bardziej opłacalny niż trzy jednofazowe przekaźniki napięciowe. Ponadto jest kompaktowy i zajmuje 6 standardowych modułów w rozdzielnicy. Jest montowany w rozdzielnicy na standardowej szynie DIN o szerokości 35 mm. Jeśli w pomieszczeniu występuje podwyższona wilgotność lub istnieje możliwość przedostania się wody do urządzenia, wówczas musi zostać spełniony stopień ochrony IP55

Dokładność pomiaru i profesjonalny model wyłączania obciążenia
ZUBR D6 red wykorzystuje metodę pomiaru napięcia sieciowego - True RMS. Znacząco zmniejsza wpływ zakłóceń sieciowych na dokładność pomiaru napięcia, gdy model napięcia różni się od sinusoidy.

Możesz skorzystać z profesjonalnego modelu opóźnienia wyłączenia. Pozwala nie odłączać sprzętu przy bezpiecznej wielkości i czasie trwania odchyleń napięcia.

Bezpieczeństwo i komfort użytkowania
Przekaźniki napięciowe ZUBR D6 red wyposażone są w zabezpieczenie przed przegrzaniem. Uaktywnia się, gdy temperatura wewnątrz obudowy przekroczy 70°C.
W każdej chwili możesz podejrzeć temperaturę wewnątrz obudowy, aby monitorować stan przekaźnika.
Możesz zablokować przyciski sterujące przekaźnika, aby nikt przypadkowo nie zmienił parametrów jego pracy.
Możesz wyłączyć wyświetlacze przekaźników w trybie czuwania, aby wygodnie korzystać z przekaźników w salonie. W razie wypadku na którejkolwiek z faz, wyświetlacz zacznie migać.
Dodatkowe zabezpieczenie chronionego sprzętu
ZUBR D6 red implementuje nowe funkcje, których zastosowanie dodatkowo zapobiegnie awariom zabezpieczanego sprzętu poprzez zmniejszenie ilości powtórnych zadziałań przekaźnika:

regulowana maksymalna ilość zadziałań zabezpieczenia z rzędu;
regulowana histereza napięcia.
Dziennik alarmów jest w stanie zapamiętać w pamięci stałej 99 ostatnich zadziałań awaryjnych (np. napięcie w momencie wyłączenia przekaźnika lub zadziałania zabezpieczenia termicznego). Aby ocenić stan i jakość sieci energetycznej, możesz ręcznie zresetować dziennik. Możesz więc analizować charakter i częstotliwość wypadków w określonym przedziale czasu. Dziennik jest również kasowany w przypadku zmiany trybu pracy przekaźnika (obciążenie jednofazowe i trójfazowe).

Właściwości techniczne ZUBR D6 red

• Kategoria produktu: przekaźnik napięciowy
• Maksymalny prąd: 3х40 A
• Metoda instalacji: Szyna DIN
• Liczba faz: 3 godz. 230/380 V , 1 faza 230 V
• Ochrona termiczna: Tak
• Rodzaj pomiaru napięcia: TrueRMS
• Opóźnienie wyłączenia prof.: Tak
• Dolna granica napięcia: 120-210 V
• Górna granica napięcia: 220-280 V
• Nośność znamionowa: 3 x 8 800 VA
• Czas wyłączenia obciążenia przy redukcji napięcia: 0,1-10,0 s (>120 V), nie więcej niż 0,04 s (<120 V)
• Czas wyłączenia obciążenia po przekroczeniu napięcia: nie więcej niż 0,04 sek
• Czas opóźnienia włączenia obciążenia: 3-600 sek
• Asymetria napięcia: 10-80 V
• Czas wyłączenia przy asymetrii faz: 0-30 sek
• Napięcie zasilania: 3 × 100–420 V ~ 50 MHz
• Waga: 0,43kg ±10%
• Wymiary całkowite (szer. x wys. x gł.): 106 x 85 x 66 mm
• Liczba cykli pod obciążeniem, nie mniej niż: 10 000 cykli
• Liczba cykli bez obciążenia, nie mniej niż: 500 000 cykli
• Stopień ochrony: ІР20
• W zestawie: przekaźnik, karta gwarancyjna, paszport techniczny, instrukcja, opakowanie
