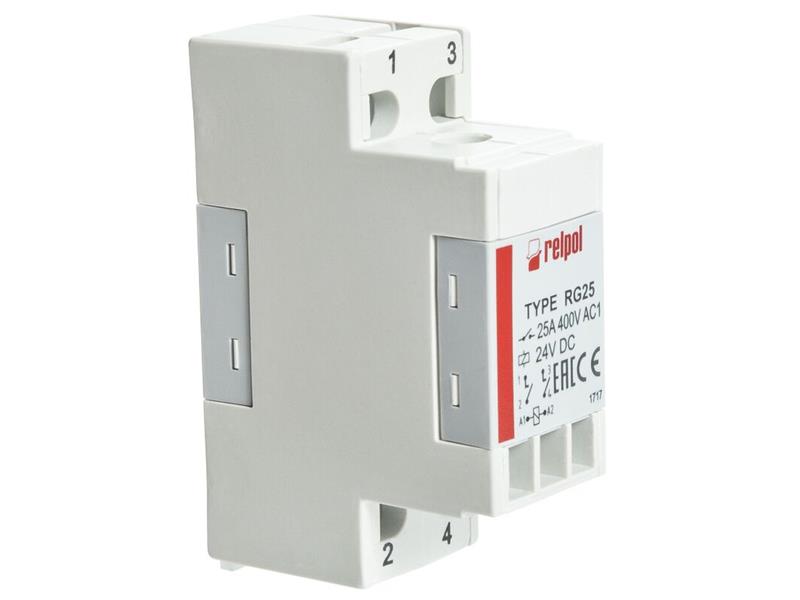

Przekaźnik RG25

RG25 - przekaźniki przemysłowe

• Wysoka moc łączeniowa
• Wysoki prąd załączania
• Przycisk testujący
• Bezpośredni montaż na szynie DIN 35

Dane styków:
Ilość i rodzaj zestyków: 2Z
Materiał styków: AgCdO
Napięcie:
Maksymalne napięcie zestyków AC/DC: 400 V / 400 V
Minimalne napięcie zestyków: 10 V dla AgCdO Prąd:
Znamionowy prąd obciążenia w kategorii AC1: 25 A / 380 V AC AC3: 15 A / 380 V AC
Minimalny prąd zestyków: 10 mA dla AgCdO
Maksymalny prąd załączania: 40 A
Obciążalność prądowa trwała zestyku: 25 A
Maksymalna moc łączeniowa w kategorii AC1: 9 500 VA AC3: 5 700 VA
Minimalna moc łączeniowa: 1 W dla AgCdO
Rezystancja zestyków: =< 100 miliOhmów przy 1 A, 24 V

Maksymalna częstość łączeń:
• przy znamionowym obciążeniu w kategorii AC1: 600 cykli/h AC3: 600 cykli/h
• bez obciążenia: 3 600 cykli/h

Dane cewki:
Napięcie:
Napięcie znamionowe: 12...220 V DC; 12...380 V AC 50Hz
Napięcie odpadowe: >= 0,1 Un
Roboczy zakres napięcia zasilania patrz Tabele 1, 2 w katalogu: www.relpol.com.pl

Znamionowy pobór mocy: około 1,5 W DC; około 3 VA AC

Dane izolacji:
Wymagania izolacyjne: C400
Napięcie:
Znamionowe napięcie izolacji: 400 V AC
Napięcie probiercze:
• pomiędzy cewką a stykami: 5 000 V AC
• przerwy zestykowej: 1 500 V AC
• pomiędzy torami prądowymi: 5 000 V AC
Odległość pomiędzy cewką a stykami:
• w powietrzu: >= 6 mm

Pozostałe dane:
Czas zadziałania (wartość typowa): 20 ms
Czas powrotu (wartość typowa): 20 ms
Trwałość łączeniowa:
• w kategorii AC1: 10^5 przy 25 A, 380 V AC
Trwałość mechaniczna: >= 10^6
Wymiary (a x b x h): 26 x 49 x 72 mm
Masa: około 130 g
Temperatura otoczenia:
• składowania: -25...+85 °C
• pracy: -25...+85 °C
Stopień ochrony obudowy: IP 20
Odporność na udary: 10 g
Odporność na drgania (wibracje): 5 g dla 10...150 Hz
