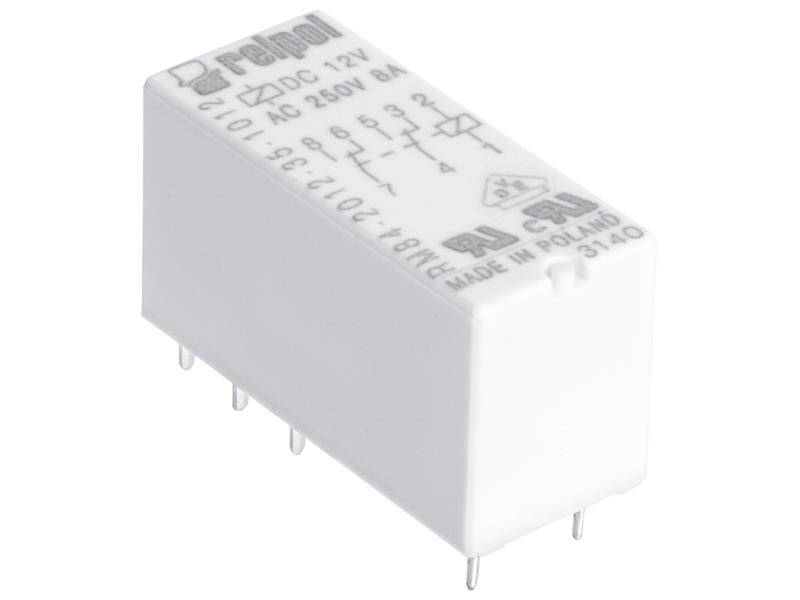

Przekaźnik RM84

RM84 - przekaźniki miniaturowe

Styki bez kadmu
• Wysokość 16 mm
• Napięcie probiercze 5000 V / odległość izolacyjna 10 mm
• Do druku i gniazd wtykowych
• Akcesoria: gniazda i moduły
• Cewki AC i DC
• Opakowanie do recyklingu

Dane styków
Ilość i rodzaj zestyków - 2P, 2Z
Materiał styków - AgNi; AgNi/Au 5 µm; AgSnO2
Napięcie
Maksymalne napięcie zestyków AC/DC - 400 V / 300 V
Minimalne napięcie zestyków
- 5 V dla AgNiAu 5 µm;
- 5 V dla AgNi;
- 10 V dla AgSnO2

Prąd
Znamionowy prąd obciążenia w kategorii
AC1 - 8 A / 250 V AC
DC1 - 8 A / 24 V DC
Minimalny prąd zestyków
- 2 mA dla AgNi/Au 5 µm;
- 5 mA dla AgNi;
- 10 mA dla AgSnO2
Maksymalny prąd załączania
- 15 A dla 2Z, AgSnO2
Obciążalność prądowa trwała zestyku - 8 A
Maksymalna moc łączeniowa w kategorii AC1 - 2 000 VA
Minimalna moc łączeniowa
- 0,05 W dla AgNi/Au 5 µm;
- 0,3 W dla AgNi;
- 1 W dla AgSnO2
Rezystancja zestyków - 100 mΩ przy 1 A, 24 V
Maksymalna częstość łączeń
• przy znamionowym obciążeniu w kategorii AC1 - 600 cykli/h
• bez obciążenia - 72 000 cykli/h

Dane cewki
Napięcie
Napięcie znamionowe AC - 24...240 V 50/60 Hz
DC - 3...110 V DC
Napięcie odpadowe - 0,1 Un
Znamionowy pobór mocy - 0,4...0,48 W DC; 0,75 VA AC

Dane izolacji
Wymagania izolacyjne - C250
Napięcie
Znamionowe napięcie izolacji - 400 V AC
Napięcie probiercze
• pomiędzy cewką a stykami - 5 000 V AC
• przerwy zestykowej - 1 000 V AC
• pomiędzy torami prądowymi - 2 500 V AC
Odległość pomiędzy cewką a stykami
• w powietrzu: 10 mm
• po izolacji: 10 mm

Pozostałe dane
Czas zadziałania (wartość typowa) - 7 ms
Czas powrotu (wartość typowa) - 3 ms
Trwałość łączeniowa
• w kategorii AC1: >10^5 przy 8 A, 250 V AC
• w zależności od stałej czasowej T. L/R = 40 ms: >10^5 przy 0,12 A, 220 V DC
Trwałość mechaniczna: >3 x 10^7

Wymiary (a x b x h) - 29 x 12,7 x 15,7 mm
Masa - 14 g
Temperatura otoczenia
• składowania: -40...+85 °C
• pracy: -40...+85 °C
Stopień ochrony obudowy - IP 40 lub IP 67
Odporność na udary - 20 g
Odporność na drgania (wibracje) - zestyki zwierne/rozwierne - 10 g / 5 g dla 10...150 Hz
Temperatura kąpieli lutowniczej - max. 270 °C
Czas lutowania - max. 5 s
