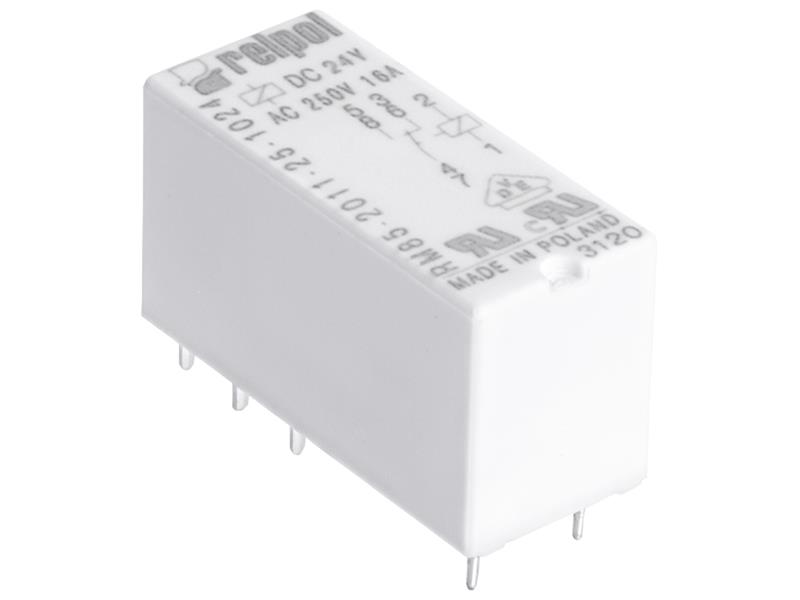

Przekaźnik RM85

RM85 - przekaźniki miniaturowe

Styki bez kadmu
• Wysokość 16 mm
• Napięcie probiercze 5000 V / odległość izolacyjna 10 mm
• Do druku i gniazd wtykowych
• Akcesoria: gniazda i moduły
• Cewki AC i DC
• Opakowanie do recyklingu

Dane styków
Ilość i rodzaj zestyków - 1P, 1Z
Materiał styków - AgNi; AgSnO2

Napięcie
Maksymalne napięcie zestyków AC/DC - 400 V / 300 V

Minimalne napięcie zestyków - 5 V dla AgNi; 10 V dla AgSnO2

Prąd
Znamionowy prąd obciążenia w kategorii
AC1 - 16 A / 250 V AC
DC1 - 16 A / 24 V DC
Minimalny prąd zestyków - 5 mA dla AgNi; 10 mA dla AgSnO2
Maksymalny prąd załączania - 30 A dla 1Z, AgSnO2
Obciążalność prądowa trwała zestyku - 16 A
Maksymalna moc łączeniowa w kategorii AC1 - 4 000 VA
Minimalna moc łączeniowa 0,3 W dla AgNi; 1 W dla AgSnO2
Rezystancja zestyków – 100 mW przy 1 A, 24 V
Maksymalna częstość łączeń
• przy znamionowym obciążeniu w kategorii - 600 cykli/h
• bez obciążenia - 72 000 cykli/h

Dane cewki
Napięcie
Napięcie znamionowe AC - 24...240 V 50/60 Hz
DC - 3...110 V
Napięcie odpadowe: 0,1 Un
Znamionowy pobór mocy - 0,4...0,48 W DC; 0,75 VA AC

Dane izolacji
Wymagania izolacyjne - C250
Napięcie
Znamionowe napięcie izolacji - 400 V AC
Napięcie probiercze
• pomiędzy cewką a stykami - 5 000 V AC
• przerwy zestykowej - 1 000 V AC
Odległość pomiędzy cewką a stykami
• w powietrzu: 10 mm
• po izolacji: 10 mm

Pozostałe dane
Czas zadziałania (wartość typowa) - 7 ms
Czas powrotu (wartość typowa) - 3 ms
Trwałość łączeniowa
• w kategorii AC1 - > 0,7 x 10^5 przy 16 A, 250 V AC
• w zależności od stałej czasowej T. L/R = 40 ms: >10^5 przy 0,12 A, 220 V DC
Trwałość mechaniczna: >3 x 10^7
Wymiary (a x b x h): 29 x 12,7 x 15,7 mm
Masa - 14 g

Temperatura otoczenia
• składowania: -40...+85 °C
• pracy: -40...+85 °C
Stopień ochrony obudowy - IP 40 lub IP 67
Odporność na udary - 30 g
Odporność na drgania (wibracje) - 10 g dla 10...150 Hz<
Temperatura kąpieli lutowniczej - max. 270 °C
Czas lutowania - max. 5 s
