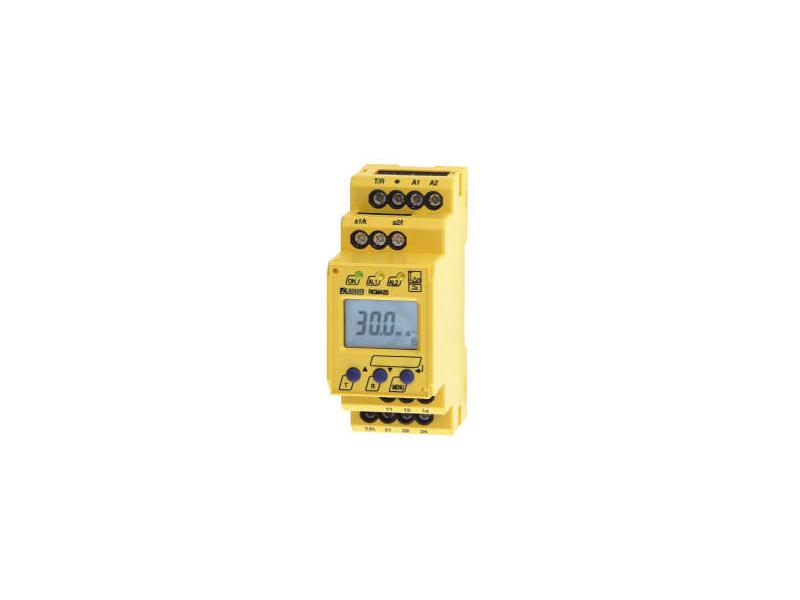

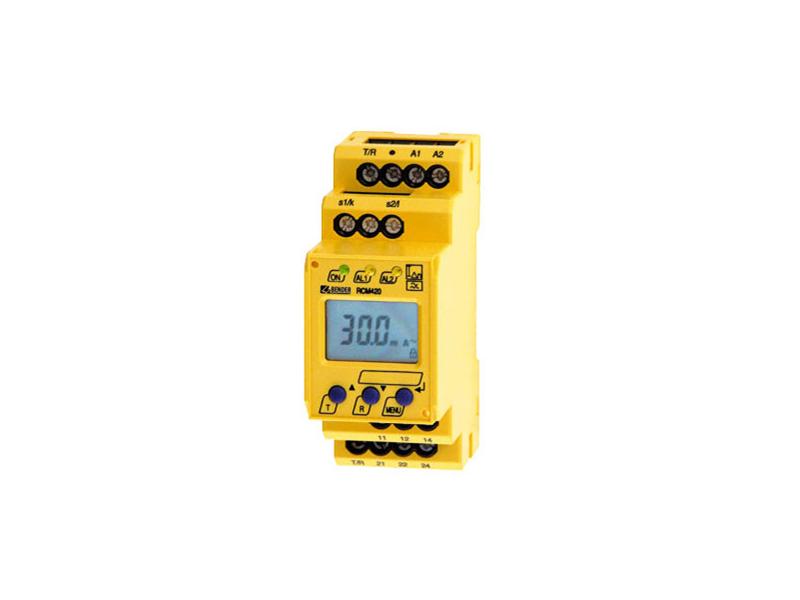

Przekaźnik różnicowoprądowy RCM420

Przekaźnik RCM420-D przeznaczony jest do monitorowania prądów różnicowych w uziemionych sieciach zasilających.
Dodatkowo może być wykorzystany do monitorowania prądu w pojedynczych przewodach, np. przewodzie PE, połączeniu N-PE, połączeniach wyrównawczych lub przewodach roboczych.
Ostrzeżenie pozwala zasygnalizować stan zwiększonego zagrożenia zanim osiągnięta zostanie wartość alarmowa.
Pomiar realizowany jest za pośrednictwem przekładnika, dlatego przekaźnik jest niemal niezależny od prądu obciążenia i napięcia sieci kontrolowanej.

Podstawowe dane

• pomiar prądów różnicowych AC i pulsujących DC (klasa A przekaźnika wg normy IEC 62020)
• pomiar rzeczywistej wartości skutecznej prądu (True RMS)
• dwa niezależnie ustawiane alarmy
• pomiar w zakresie 42…2000Hz
• nastawiane czasy opóźnień
• wielofunkcyjny wyświetlacz LCD
• pamięć wartości zmierzonej
• kontrola połączeń przekładnika
• diody sygnalizacyjne LED: „Zasilanie”, „Alarm1” i „Alarm2”
• przyciski TEST i RESET wbudowane i zewnętrzne
• dwa niezależne styki alarmowe (przełączające, NO lub NC)
• pamięć alarmu (wyłączalna)
• hasło zabezpieczające nastawy
• autotestowanie
• obudowa dwumodułowa (36mm).

Zastosowanie

• monitorowanie prądu różnicowego w sieciach dwu-, trój- i czteroprzewodowych
• monitorowanie prądu w pojedynczych przewodach (np. N, PE, L)
• wykrywanie prądów błądzących w budynkach biurowych, szpitalach, szkołach.
