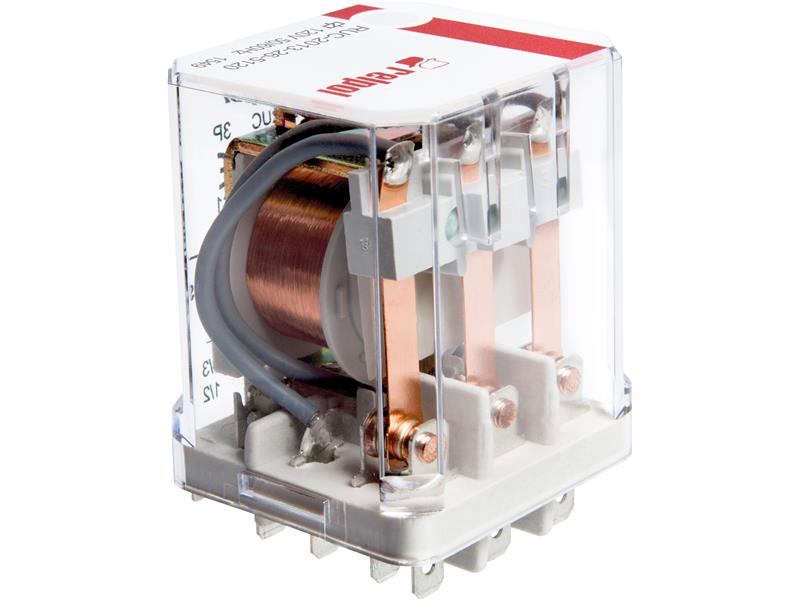

Przekaźnik RUC
Przekaźnik RUC
Producent:
Relpol

RUC - przekaźniki przemysłowe

Przekaźniki ogólnego zastosowania
• Wysoka odporność na prąd pikowy
• Do gniazd wtykowych - szyna DIN 35 lub na płycie
• Do obwodów drukowanych
• Do połączeń wsuwkowych 4,8 x 0,5 mm.<
• Dostępne wykonanie z przerwą zestykową ≥ 3 mm

Dane styków
Ilość i rodzaj zestyków - 2P, 3P, 2Z, 3Z
Materiał styków - AgCdO
Napięcie
Maksymalne napięcie zestyków AC/DC - 400 V / 400 V
Minimalne napięcie zestyków - 10 V dla AgCdO

Prąd
Znamionowy prąd obciążenia w kategorii AC1 - 16 A / 250 V AC lub 10 A /380
DC1 - 16 A / 24 V DC
Minimalny prąd zestyków - 10 mA dla AgCdO
Maksymalny prąd załączania - 40 A
Obciążalność prądowa trwała zestyku - 16 A
Maksymalna moc łączeniowa w kategorii AC1 - 4 000 VA
Rezystancja zestyków - 100 m przy 1 A, 24 V

Maksymalna częstość łączeń
• przy znamionowym obciążeniu w kategorii AC1 - 1 200 cykli/h

Dane cewki:
Napięcie
Napięcie znamionowe - 6...220 V DC, 6...380 V AC 50 Hz, 50/60 Hz
Napięcie odpadowe - 0,1 Un DC; 0,15 Un AC
Znamionowy pobór mocy - około 1,5 W DC; około 2,8 VA 50 Hz AC, około 2,5 VA 60 Hz

Dane izolacji:
Wymagania izolacyjne - C400
Napięcie
Znamionowe napięcie izolacji - 400 V AC

Napięcie probiercze:
• pomiędzy cewką a stykami - 2 500 V AC
• przerwy zestykowej - 1500 V AC (2500 V AC - przerwa zestykowa ≥ 3 mm)
• pomiędzy torami prądowymi - 2 500 V AC
Odległość pomiędzy cewką a stykami
• w powietrzu - 6 mm

Pozostałe dane
Czas zadziałania (wartości typowe) - 12 ms AC; 12 ms DC
Czas powrotu (wartości typowe) - 10 ms AC; 7 ms DC

Trwałość łączeniowa
• w kategorii AC1 - 10^5 przy 16 A, 250 V AC
Trwałość mechaniczna -; 10^7
Wymiary (a x b x h) - 38,6 x 36,1 x 45,5 mm
Masa - 85 g

Temperatura otoczenia
• składowania: -40...+85 °C
• pracy: -40...+70 °C (dla Iobc = 10A); -40...+55 °C (dla Iobc = 16A)
Stopień ochrony obudowy - IP 40
Odporność na udary - 10 g
Odporność na drgania (wibracje) - 5 g dla 10...150 Hz
Temperatura kąpieli lutowniczej - max. 270 °C
Czas lutowania - max. 5 s
