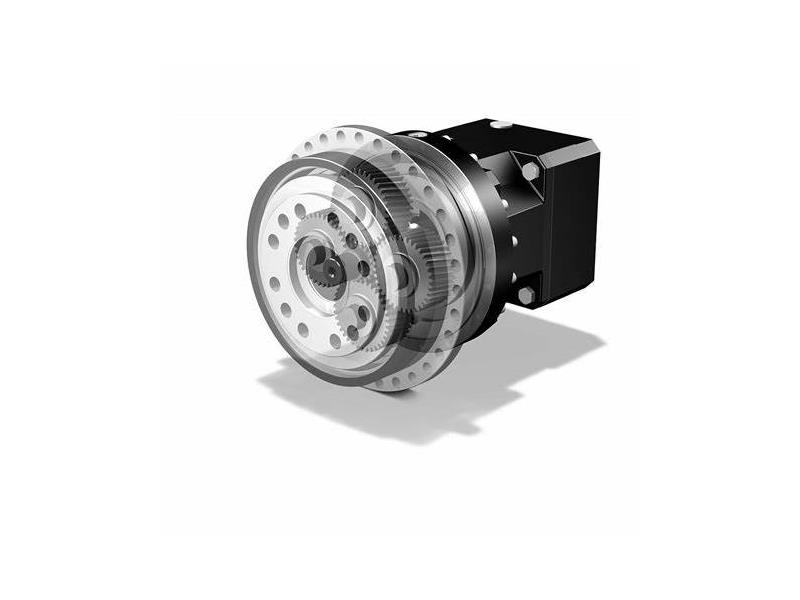

Przekładnie planetarne PHQ z kolnierzem obrotowym
Zakres przełożeń 5,5:1 – 600:1. Max. momenty dynamiczne 200 – 43 000 Nm. Luz obrotowy ≤ 1,0 – 3,0 minut kątowych. Sprawność 90 – 96 %. Klasa ochrony IP65/IP66. Z adapterem i sprzęgłem dopasowanym do serwosilnika. Opcjonalnie z hamulcem bezpieczeństwa, wykonanie przeciwybuchowe ATEX.
Właściwości przekładni planetarnych PHQ-ME:
- Quattro Power to innowacyjny system 4-planetarny!
- Wysokiej jakości przekładnia śrubowa z maksymalną sztywnością skrętną i przechylną.
- Wał wyjściowy: kołnierz obrotowy
- Standardowy lub zredukowany luz obrotowy
- Precyzyjne – przełożenie przekładni w postaci ułamka, brak błędów pozycjonowania
- Bezobsługowe – nie wymaganą wymiany oleju, ani konserwacji
- Cichobieżne – koła zębate o skośnym uzębieniu, max 59 – 64 dB
- Standardowo uszczelnienie FKM na wejściu / NBR na wyjściu
- Niskie momenty bezwładności
- Sztywne łożysko wyjściowe z powodu napięcia wstępnego
- Praca ciągła bez dodatkowego chłodzenia
- Temperatura otoczenia od 0° C do 40° C (inny zakres temperatur na zapytanie)
- Max. temperatura obudowy przekładni ≤ 90 °C
- Klasa ochrony IP65
- Dowolna pozycja pracy
- Gotowe do pracy i zalane syntetycznym olejem przekładniowym typu CLP HC ISO VG 150.
- Jedna warstwa lakieru podkładowego w kolorze RAL7001 lub RA9005
Wykonania opcjonalne przekładni planetarnych PHQ-ME
- Wzmocnione łożyskowanie osiowe i radialne wału wyjściowego dla wielkości PHQ4-PHQ5
- Uszczelnienie FKM VITON dla wysokich temperatur
- Z modułowym kołem zębatym ATLANTA o skośnym uzębieniu
- Konstrukcja przeciwwybuchowa zgodnie z dyrektywą ATEX 2014/34/UE
- Specjalne oleje dla przemysłu spożywczego na życzenie klienta
- Dwie lub więcej lakierów i w dowolnym kolorze RAL
- Wykonanie Washdown
- Klasa ochrony IP66

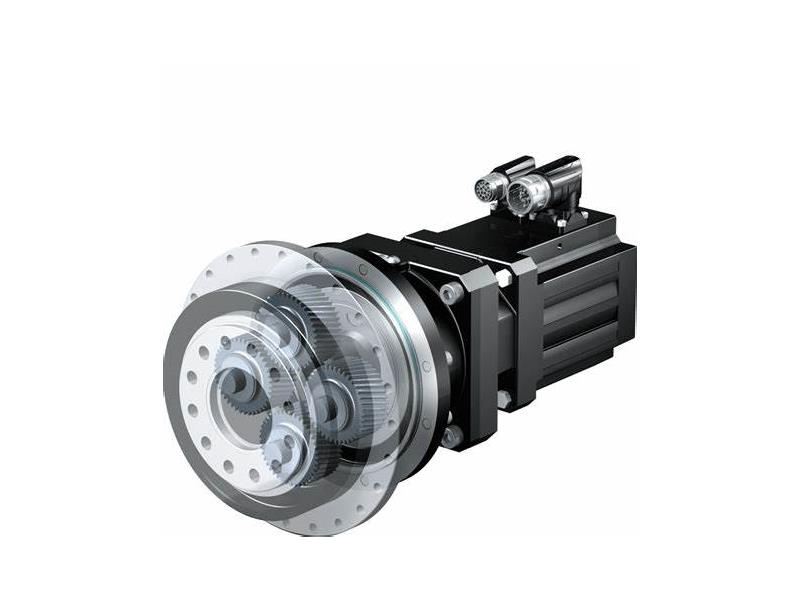

- Bez adaptera – bezpośrednio z serwosilnikami EZ/LM
- Z hamulcem bezpieczeństwa w adapterze przekładni
Właściwości adapterów przekładni planetarnych firmy Stober:
- Prosty i szybki montaż serwosilnika
- ME – adapter serwosilnika z kołnierzem kwadratowym i bezluzowym sprzęgłem zaciskowym EasyAdapt. Jednoczęściowe, wytrzymałe złącze zaciskowe z funkcją rozprężania
- MEL – adapter dużych serwosilników z kołnierzem kwadratowym i bezluzowym sprzęgłem zaciskowym EasyAdapt
- MF – adapter serwosilnika z kołnierzem kwadratowym i bezluzowym sprzęgłem zaciskowym FlexiAdapt. Wytrzymałe, spawane laserowo sprzęgło mieszkowe z funkcją rozprężania. Ze zintegrowaną termiczną kompensacją długości, kompensuje rozszerzalność liniową wału silnika. Wał silnika oddzielony od sił osiowych.

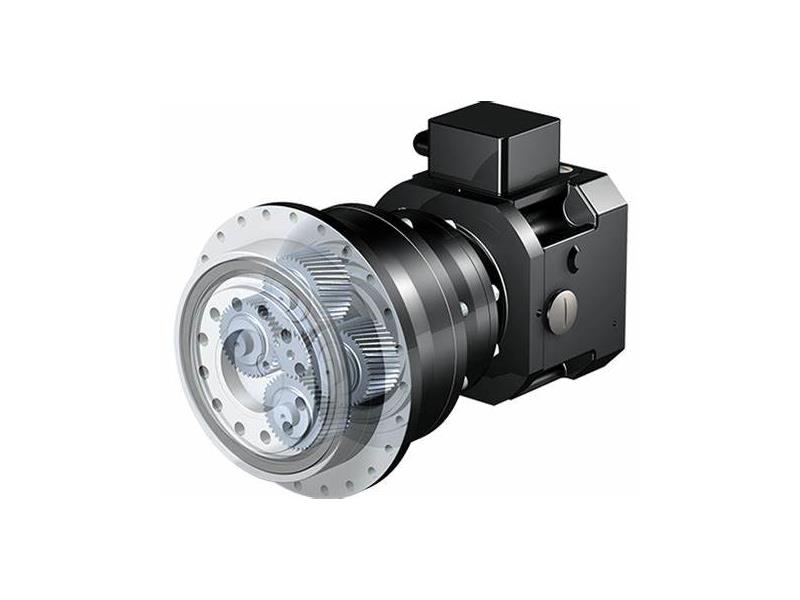

- MB – adapter serwosilnika z kołnierzem kwadratowym ze sprzęgłem kłowym i zintegrowanym hamulcem bezpieczeństwa ServoSTOP
- Wyważone dla cichej pracy bez wibracji, nawet przy dużych prędkościach
- Szeroki zakres średnic i długości wałów silnika
- Bezbłędne dzięki dokładnemu wyśrodkowaniu silnika
- Silnik można zdemontować w dowolnej pozycji
- Opcjonalne podwójne uszczelnienie w adapterach przekłądni PHQ531, PHQ7 – PHQ10
- Opcjonalnie wkładka klucza nasadowego do montażu silnika na przekładni przy użyciu adaptera silnika ME/MEL/MF
Przykłady zastosowań przekładni planetarnych PHQ-ME:
- Przemysłowe stoły obrotowe,
- Robotyka,
- Giętarki
- Obrotnice przemysłowe,
- Obrotnice spawalnicze,
- Liniowe napędy zębatkowe,
- Napędy obrabiarek, frezarek
- Maszyny i urządzenia przemysłowe
