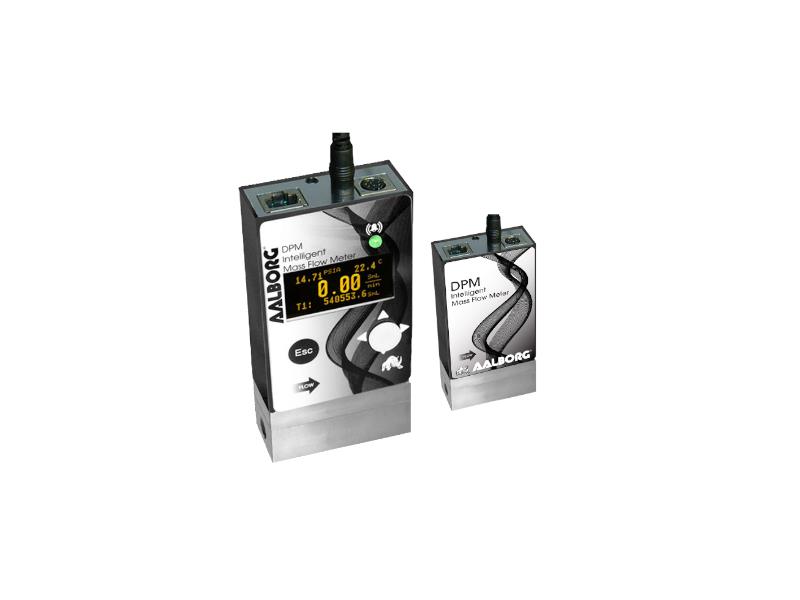

Przepływomierz masowy DPM

Przepływomierz masowy DPM - cyfrowy przepływomierz z pomiarem temperatury i ciśnienia. Działanie przepływomierzy DPM oparte jest na pomiarze spadku ciśnienia na specjalnie zaprojektowanym elemencie laminarnym ograniczającym przepływ. Element pomiarowy zapewnia przepływ laminarny w całym zakresie pracy miernika od 0 do 133% pełnego zakresu skali. Do pomiaru spadku ciśnienia wykorzystywany jest czujnik różnicy ciśnień o wysokiej dokładności i rozdzielczości, który to jest liniowo proporcjonalny do objętościowego natężenia przepływu. Aby przekształcić przepływ objętościowy w przepływ masowy, zastosowano czujniki ciśnienia absolutnego i temperatury o wysokiej dokładności i rozdzielczości. W oparciu o dane z czujników i właściwości gazu z wbudowanej bazy danych urządzenia, mikrokontroler oblicza przepływ objętościowy i masowy. Uzyskane dane wraz z parametrami ciśnienia i temperatury są dostępne na wyświetlaczu przyrządu lub poprzez interfejs cyfrowy. Dodatkowo, odczyt przepływu masowego jest dostępny poprzez interfejs analogowy przyrządu, który może być ustawiony przez użytkownika na tryb 0-5, 0-10 Vdc lub 4-20mA. Dodatkowo na przepływie dokonuje się pomiaru temperatury i ciśnienia gazu.

Cechy:

Zakresy od 0.5ml/min aż do 1000l/min | dla warunków standardowych
modele o standardowym spadku ciśnienia na instalacji jak i o odpowiedni obniżonym
Funkcja Multi-Gas: obsługa 90 różnych gazów i mieszanin tych gazów.
Wbudowany algorytm PID dla regulacji przepływu
Funkcja "mieszaniny definiowanej przez użytkownika" pozwala na tworzenie i przechowywanie 20 niestandardowych mieszanek gazowych z maksymalnie 5 różnymi gazami.
Szybki, stała czasowa od 10ms
Standardowa dokładność ± (0,5% wartości mierzonej + 0,2% zakresu).
Współczynnik dynamiki zakresu: 200:1.
Dwa programowalne sumatory przepływu masowego.
Alarmy górny, dolny lub inny z programowanym opóźnieniem zadziałania dla przepływu masy, temperatury i ciśnienia.
Programowalne masowe natężenie przepływu
Wyjście impulsowe (poprzez SSR).
Obszerna autodiagnostyka z diodą statusu LED lub OLED.
Wszystkie 3 dowolnie programowalne wejścia, wyjścia: 0-5Vdc, 0-10Vdc, 4-20mA.
Dwa interfejsy komunikacji cyfrowej do wyboru przez użytkownika (RS-232 i RS-485)
Opcjonalny interfejs sieciowy Modbus RTU z izolacją RS485.
Programowalny przekaźnik półprzewodnikowy z opcją zatrzasku.
Uniwersalne wejście zasilania 12-26 VDC.
Lokalny wyświetlacz OLED o wysokim kontraście (opcjonalnie) z kontrolą dżojstikiem.
Darmowe, łatwe w użyciu oprogramowanie do konfiguracji i kalibracji (RS-232 / RS-485)
Programowalna tabela wartości zadanej z możliwością zwiększania / zmniejszania do 16 kroków.
