Przepływomierz PORTAFLOW 300

PORTAFLOW 300 jest przepływomierzem przenośnym przeznaczonym do pomiaru przepływu cieczy metodą pomiaru czasu przelotu fali ultradźwiękowej przez ciecz z prądem i pod prąd cieczy.
Urządzenie służy do wykonywania pomiarów na rurociągach o średnicach od 13 mm do 5000 mm oraz wyświetla wartość przepływu chwilowego oraz przepływu całkowitego zliczonego za dany okres czasu.
Na zestaw pomiarowy składa się walizka, w której znajduje się przetwornik mikroprocesorowy, dwa zestawy czujników, akcesoria montażowe, zasilacz-ładowarka oraz smar silikonowy. Urządzenie jest bardzo proste w obsłudze, co jest jego niewątpliwą zaletą. Aby zaprogramować przetwornik wystarczy znać materiał wykonania rurociągu oraz jego wymiary, co pozwala nam na otrzymanie wyniku pomiaru praktycznie w przeciągu kilku minut.
PORTAFLOW 300 posiada wbudowany układ zbierania danych, który pozwola użytkownikowi na monitorowanie aplikacji przez długi okres czasu oraz na późniejsze przesyłanie danych do komputera poprzez interfejs RS-232. Podświetlany wyświetlacz graficzny pozwala na przegląd zbieranych danych
w postaci graficznej lub w formacie listy zanim zostaną one przesłane do komputera klasy PC.
Przyrząd posiada trzy wyjścia, wyjście szeregowe RS 232, wyjście prądowe 4-20 mA oraz wyjście impulsowe, co pozwala użytkownikowi na optymalne wykorzystanie zbieranych informacji.

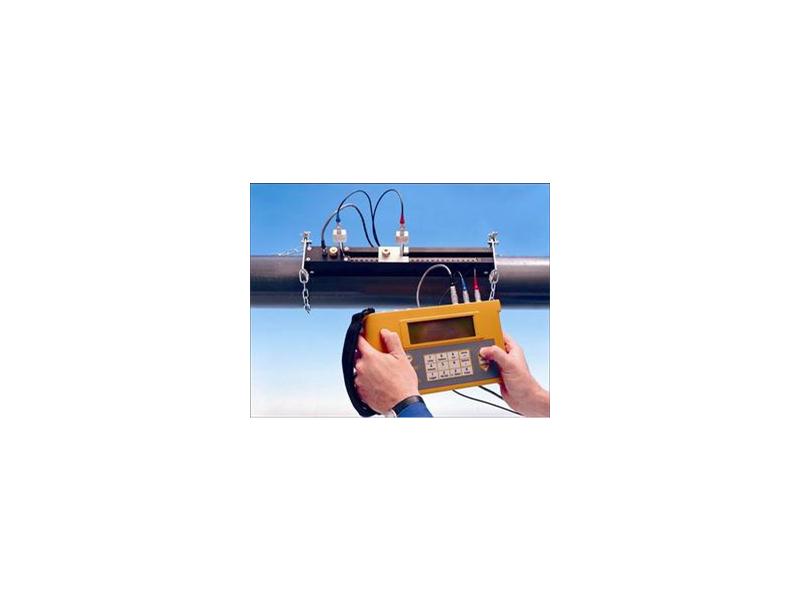

Zestawy czujników przepływomierza PORTAFLOW 300 można bardzo szybko i pewnie zamocować za pomocą łańcuchów montażowych lub szyny magnetycznej pozwalającej na zamocowanie czujników na rurociągach częściowo zakopanych w ziemi.

PORTAFLOW™ 300 SPECYFIKACJA TECHNICZNA
OBUDOWA :
Stopień ochrony IP66 Materiał Pianka P.U.
Waga < 1.5 Kg
Wymiary 275 x 150 x 55 mm
Wyświetlacz graficzny 240 x 64 LCD z podświetleniem
Klawiatura IP68 16 klawiszowa membranowa
Połączenia IP66 złącza Lemo
Zakres Temperatur pracy 0°C do +50°C
przechowywania -10° do +50°C
NAPIĘCIE ZASILANIA:
Zasilacz/ładowarka Zasilanie 100-260 VAC ±10% @ 50/60 Hz max. 9 W
Napięcie wyjściowe 9VDC nieregulowane
BATERIE:
5 x 4/3 AA Nickel Metal Hydride 24-30 godz. ciągłej pracy
Czas ładowania 10-16 godz.

WYJŚCIA:
Języki (Opcjonalnie) Angielski/Niemiecki/Francuski
Wyświetlacz Przepływ objętościowy m3, litry, galony (Brytyjskie i USA)
Prędkość przepływu m/s, feet/s (stopy/s)
Zakres prędkości 0.2…12 m/s do 4 znaczących cyfr
Liczniki przepływu 12 cyfr – przepływ dodatni i wsteczny
Ciągła sygnalizacja stanu baterii
Ciągła sygnalizacja poziomu sygnału
Komunikaty błędów
Prądowe 4 - 20mA , 750 W Skalowalne
Rozdzielczość 0.1% pełnego zakresu
Impulsowe 5 V
Max. 1 imp./s Skalowalne
Drukarka/Port Szeregowy RS232-C Z potwierdzeniem
Skalowalne

DATA LOGGER:
Pamięć 100KB (50,000 odczytów)
Wyjście Via RS232 lub wyświetlane graficznie
Bloki danych są przechowywane i wyświetlane jako tekst lub w formie graficznej, p przesyłane do Windows lub do pakiet oprogramowania firmy Micronics ( opcja ).

ZESTAWY CZUJNIKÓW Średnice rur Zakresy Prędkości Przepływu Tryb Reflex (Tryb Diagonalny)
‘A’ (standard) 13 mm…115mm 0.2 m/s…4 m/s (8 m/s)
‘B’ (standard) 50 mm…1000mm 0.2 m/s…8 m/s (12 m/s)
‘C’ (opcja) 300 mm…2000mm 0..2 m/s…4 m/s (7 m/s)
‘D’ (opcja) 1000 mm…5000mm 0.2 m/s do 4 m/s (7.5 m/s)

Zakres Temperatur -20°C do +200°C
Częstotliwość 1MHz, 2MHz, 0.5MHz

MATERIAŁY RUROCIĄGÓW
Materiały przewodzące ultradźwięki takie jak Stal Węglowa, Stal Kwasoodporna, Miedź, UPVC, PVDF, Beton, Stal Galwanizowana, Stal Miękka, Szkło, Brąz. Rurociągi z wykładziną – Epoxydową, Gumową, Stalową, Plastikową.

POWTARZALNOŚĆ
± 0.5% z niezmienionym położeniem czujników.

DOKŁADNOŚĆ:
+/- 1…2% odczytu lub +/- 0.02 m/s, większa wartość
Zakłada się turbulentny profil przepływu z liczbą Reynoldsa powyżej 4000.
