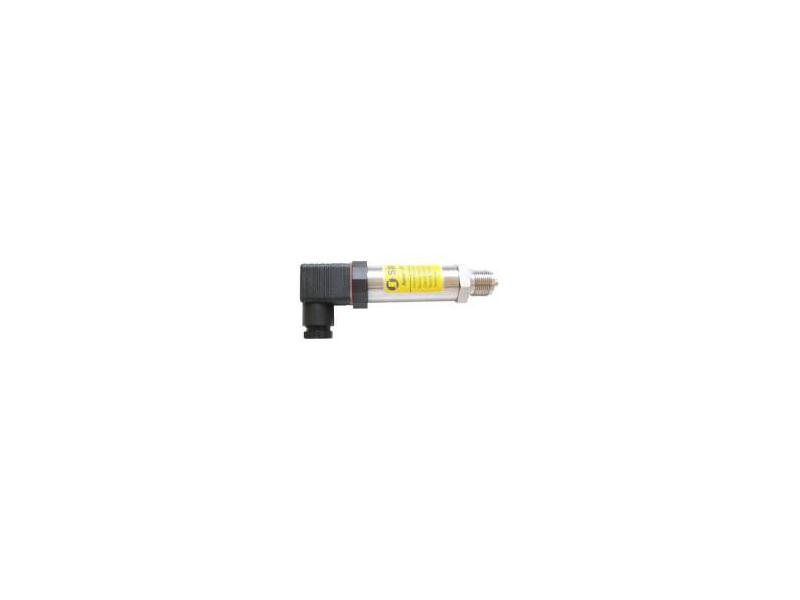

Przetwornik ciśnienia CCA-300
Przetwornik ciśnienia CCA-300
Producent:
Simex

Przetwornik ciśnienia CCA-300 przeznaczony jest do pomiaru ciśnienia, podciśnienia i ciśnienia absolutnego: gazów, par i cieczy. Elementem pomiarowym jest piezorezystancyjny czujnik krzemowy oddzielony od medium przez membranę separującą i wybraną ciecz manometryczną. Zalany silikonem układ elektroniczny znajduje się w obudowie o stopniu szczelności od IP 65 do IP 67 w zależności od zastosowanego przyłącza elektrycznego. Użytkownik za pomocą potencjometrów ma możliwość zmiany “zera” i zakresu w granicach do 10% bez interakcji nastaw. Ze względu na niewielką masę, przetwornik można montować bezpośrednio na obiekcie. W przypadku pomiaru ciśnienia pary lub innych mediów gorących należy zastosować rurkę syfonową lub impulsową.

Główne zalety przetwornika ciśnienia:
- dowolny zakres od 0...2,5 kPa do 0...100 MPa,
- sygnał wyjściowy 4-20 mA lub 0-10 V (wyk. spec.),
- kompletne układy pomiarowe w połączeniu ze wskaźnikami lub regulatorami z wejściem prądowym,
- dopuszczenie WUG,
- atest PZH.

Dane techniczne przetworników ciśnienia:
Zasilanie: 10,5V - 30V DC (wersja z Ex max. 12 - 28V DC)
Błąd od zmian napięcia zasilania: 0,005% / V
Szerokość zakresu pomiarowego: dowolna od 2,5 kPa do 100 MPa (nadciśnienie, podciśnienie); od 40 kPa do 8 MPa (ciśnienie absolutne)
Sygnał wyjściowy: 4-20 mA (wykonanie spec. 0-10 V) w systemie dwuprzewodowym
Histereza, powtarzalność: 0,05%
Zakres temperatur kompensacji: -10°C ÷ 80°C
Zakres temperatur pracy (otoczenia): -40°C ÷ 80°C
Zakres temperatur mierzonego medium: -40°C ÷ 120°C (pomiar bezpośredni); ponad 120°C (pomiar z zastosowaniem separatora membranowego, radiatora lub rurki impulsowej)
Stopień ochrony: IP 65 lub IP 67 w zależności od zastosowanego przyłącza elektrycznego
Materiał króćca i membrany: 00H17N14M2 (316Lss)
Materiał obudowy: 0H18N9 (304ss)
