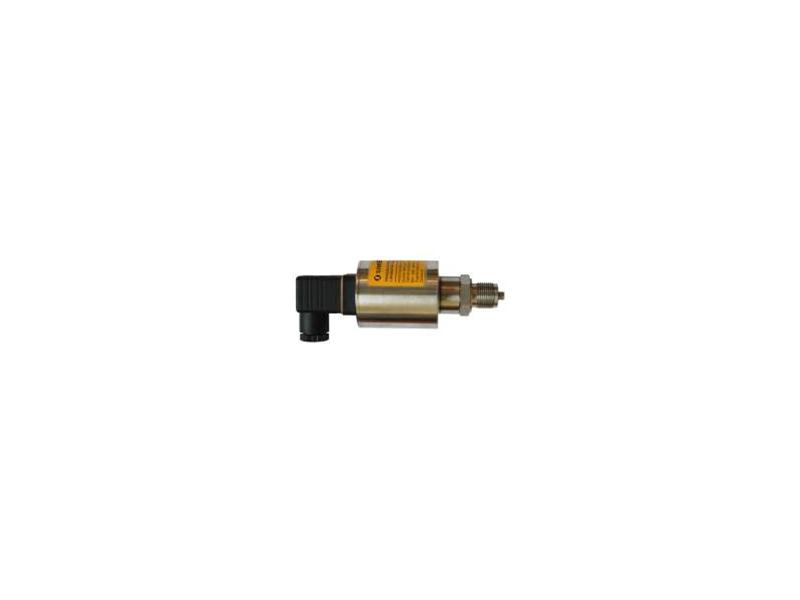

Przetwornik ciśnienia CCA-310

Przetwornik ciśnienia CCA-310 przeznaczony jest do pomiaru ciśnienia, podciśnienia i ciśnienia absolutnego: gazów, par i cieczy. Elementem pomiarowym jest piezorezystancyjny czujnik krzemowy oddzielony od medium przez membranę separującą i wybraną ciecz manometryczną. Zalany silikonem układ elektroniczny znajduje się w obudowie o stopniu szczelności od IP 54. Przyłącze elektryczne stanowi złącze konektorowe DIN 43650. Użytkownik za pomocą potencjometrów ma możliwość zmiany “zera” i zakresu w granicach do 10% bez interakcji nastaw. Ze względu na niewielką masę, przetwornik można montować bezpośrednio na obiekcie. W przypadku pomiaru ciśnienia pary lub innych mediów gorących należy zastosować rurkę syfonową lub impulsową.

Główne zalety przetwornika ciśnienia:
- zakres pomiarowy od 0 ... 100 MPa,
- dowolny standard sygnału wyjściowego,
- kompletne układy pomiarowe w połączeniu ze wskaźnikami lub regulatorami z wejściem prądowym,
- atest PZH.

Dane techniczne przetworników ciśnienia:
Zasilanie: 10,5V - 30VDC (system dwuprzewodowy), 22 - 30 V DC (system trzyprzewodowy)
Błąd od zmian napięcia zasilania: 0,005% / V
Szerokość zakresu pomiarowego: dowolna od 1 kPa do 100 MPa (nadciśnienie, podciśnienie); od 40 kPa do 8 MPa (ciśnienie absolutne)
Sygnał wyjściowy: 4 - 20 mA w systemie dwuprzewodowym, 0 - 20 mA w systemie trzyprzewodowym, 0 - 10 V w systemie trzyprzewodowym
Histereza, powtarzalność: 0,05%
Stopień ochrony: IP54
Zakres temperatur kompensacji: 0°C ÷ 70°C
Zakres temperatur pracy (otoczenia): -25°C ÷ 80°C
Zakres temperatur mierzonego medium: -25°C ÷ 95°C (pomiar bezpośredni) ponad 95°C: pomiar z zastosowaniem separatora membranowego, radiatora lub rurki impulsowej
Materiał króćca i membrany: 00H17N14M2 (316Lss)
Materiał obudowy: 0H18N9 (304ss)
