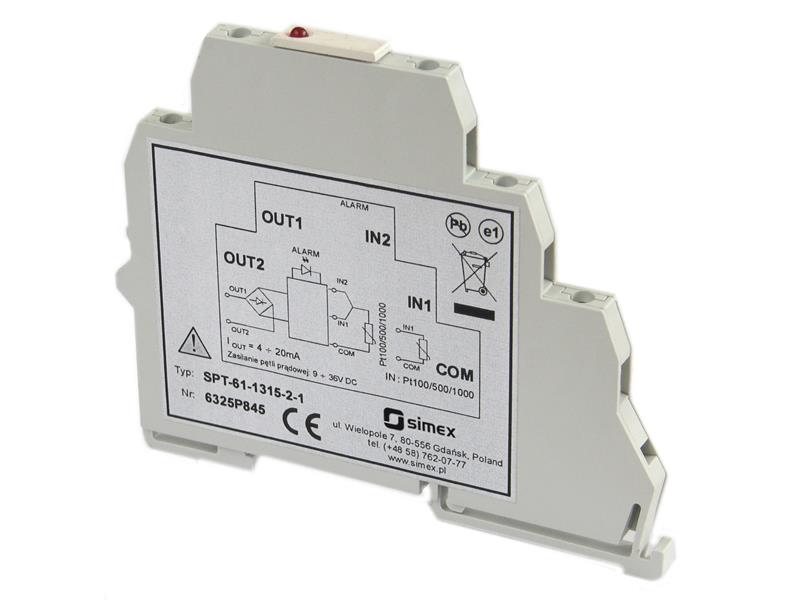

Przetwornik temperatury SPT-61
Przetwornik temperatury SPT-61
Producent:
Simex

Moduł SPT-61 umożliwia konwersję wyniku pomiaru temperatury czujnikiem rezystancyjnym typu Pt na wartość prądu w standardzie 4-20 mA. Przetwornik można skonfigurować do pracy z czujnikami Pt 100/Pt 500/Pt 1000 z funkcją automatycznego rozpoznawania podpięcia 2- i 3- przewodowego. Zakres pomiarowy obejmuje temperatury od -100°C do +600°C. Wejście pomiarowe posiada pełną linearyzację charakterystyk (aproksymacja na podstawie zapamiętanych znormalizowanych tablic charakterystyk przetwarzania). Jeśli sygnał wejściowy wykroczy poza dopuszczalny zakres pomiarowy lub wykryte zostanie zwarcie lub rozwarcie wejść pomiarowych, urządzenie sygnalizuje te zdarzenia poprzez ustawienie odpowiedniej wartości prądu wyjściowego (3,4 mA; 22,1 mA lub wartości nie zmienionej - zgodnie z zapamiętaną konfiguracją) oraz za pomocą czerwonej diody na frontowej części obudowy. Pomiar temperatury po przetworzeniu i przeliczeniu według zaprogramowanego zakresu pracy, przekazywany jest na pasywne wyjście prądowe 4-20 mA. Konfiguracja może być wykonana na zamówienie lub przez użytkownika z wykorzystaniem wbudowanego portu USB (wirtualny port szeregowy). Parametry przetwornika są programowane za pomocą oprogramowania S-Config.

Główne zalety przetwornika:
-zasilanie bezpośrednio z pętli prądowej pełna linearyzacja charakterystyk,
- sygnalizacja przekroczenia dopuszczalnego zakresu pomiarowego,
- programowanie za pomocą oprogramowania S-Config,
- wąska obudowa DIN - tylko 6,1 mm.

Dane techniczne przetworników:
Napięcie zasilające: 9,5 ... 24 ... 36V DC
Pobór prądu: 3,4 - 22,1 mA (podczas normalnej pracy) max. 3,7 mA (ze złącza USB podczas konfiguracji)
Wejście pomiarowe: Pt 100/ Pt 500/ Pt 1000 (2- i 3-przewodowe, automatyczne rozpoznawanie podpięcia)
Zakres pomiarowy: -100°C ÷ +600°C
Dokładność pomiaru: ± 0,2°C (w temperaturze 25°C)
Stabilność temperaturowa: 0,01% / °C
Rozdzielczość wewnętrznego przetwarzania: 0,1°C
Rezystancja przewodów pomiarowych: max. 20 Ohm
Pasywne wyjście prądowe: zakres pracy max. 3,4 ÷ 24 mA, rezystancja obciążenia: 0...(Uz - 9,5V) / 24mA [kW]
Interfejs konfiguracji: USB (Wirtualny Port Komunikacyjny), 8N1 oraz 8N2, Modbus RTU, nieizolowany galwanicznie
Szybkość transmisji: 9600 bit/sek.
Pamięć konfiguracji: nieulotna typu EEPROM
Stopień ochrony: IP 20
Temperatura pracy: 0°C to +50°C
Temperatura składowania: -10°C to +70°C
Typ obudowy: nalistwowa (na listwę 35 mm)
Materiał obudowy: NORYL UL 94 V-0
Wymiary obudowy: 80 x 97 x 6,1 mm
