Przetworniki pH i redox (ORP) DO9785T

Przetworniki pH i redox (ORP) DO9785T - https://acse.pl

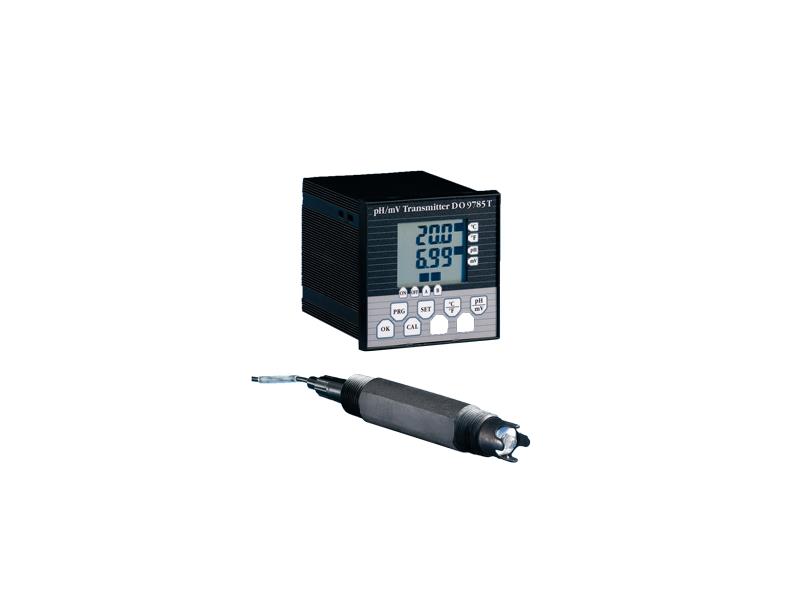

Przetwornik pH / redox (ORP) DO9785T - http://acse.pl
Producent:
Delta Ohm
Numer katalogowy:
DO9785T

Przetworniki pH i redox DO9785T przeznaczone są do pomiaru, kontroli i regualcji poziomu pH lub redox (ORP) w instalacjach przemysłowych przeznaczonych do oczyszczania i przygotowywania wody (oczyszczalnie ścieków, stacje przygotowania wody, itp.). Pomiar pH i redox odbywna się za pomocą przetwornika DO9785T i szklanej elektrody, a następnie wartość mierzona jest przekształcana na liniowy sygnał prądowy 4...20mA. Elektroda jest automatycznie kompensowana temperaturowo. Wejście pomiarowe przetwornika jest izolowane galwanicznie od wyjścia. Wyświetlacz LCD przetwornika pozwala na podgląd parametrów mierzonych i pomocniczych. Budowa i użyte składniki czynią przyrządy dokładnymi i niezawodnymi, zapewniając ich długą żywotność.

Przyrząd współpracuje z elektrodami pH lub redox oraz czujnikami temperatury typu Pt100 podłączonymi 2/4- przewodowo. Przetworniki pH / redox DO9785T przeznaczone są do zabudowy tablicowej (96x96mm).

Dobór odpowiedniej elektrody do pomiaru pH/redox.

Podstawą prawidłowego działania układu pomiaru i regulacji pH jest dobór odpowiedniej elektrody pH. Elektroda pH powinna być dobrana do rodzaj medium, jego temperatury oraz ciśnienia. Ważnym etapem doboru elektrody pH jest wybór odpowiedniego rodzaju diafragmy. Im bardziej przepuszczalna jest diafragma, tym bardziej stabilny jest potencjał elektrody odniesienia. Diafragma jest połączeniem elektrody odniesienia z elektrodą pomiarową, która zapewnia połączenie między tymi elementami (nie może ulec zatkaniu). Jeśli mamy do czynienia z czystym medium, takim jak np. woda pitna wtedy właściwym wyborem będzie pojedyncza diafragma ceramiczna. Dla cięższych mediów pomiarowych, ale ciągle klarownych i niezanieczyszczonych można zastosować potrójną diafragmę ceramiczną. Zastosowanie tego typu diafragmy w zanieczyszczonym medium będzie kończyło się jej szybkim zatkaniem. Dlatego dla mediów zanieczyszczonych, które mogą zawierać cząstki stałe stosuje się diafragmy w postaci pierścienia teflonowego lub też diafragmy otworowe (np. elektrody KPI10 i KPI11). W takim przypadku częściowe zabrudzenie membrany nie będzie prowadziło do przerwania połączenia pomiędzy elektrodą pomiarową, a elektrodą odniesienia. Również nie należy stosować diafragmy teflonowej do mediów czystych, ponieważ powierzchnia dyfundowania elektrolitu do medium jest znacznie większa, co będzie skutkowało szybszym jego wyczerpaniem, skracając jednocześnie żywotność elektrody pH.

Ważymy elementem przy pomiarze pH jest kompensacja temperatury mierzonego medium. Wartość mierzonego pH bardzo zależy od temperatury, dlatego w procesach, gdzie temperatura jest zmienna należy stosować kompensację temperatury. Temperatura mierzonego medium może być kompensowana za pomocą zintegrowanego z elektrodą czujnika temperatury lub zewnętrznego czujnika temperatury (Pt100). W sytuacji, gdy temperatura medium jest stała i nie zmienia się podczas procesu, to można ustawić w przetworniku stałą temperaturę kompensacji (np. na +23°C). Dla cieczy o 7pH temperatura nie ma wpływu na jego pomiar. Podczas doboru elektrody pH trzeba również brać pod uwagę ciśnienie i temperaturę procesu oraz sposób montażu.

Zalecenia montażowe elektrody do pomiaru pH/redox.

Aby zapewnić dużą żywotność elektrody musi być ona odpowiednio zamontowana i eksploatowana:

  • Elektroda pH powinna być zamontowana w odpowiedniej pozycji, max odchylenie od pionu to 0...35°.
  • Elektroda pH powinna być wyposażona w odpowiednie uchwytach i osłony, umożliwiające uszczelnienie i czyszczenie elektrody.
  • Elektroda pH powinna być okresowo kalibrowana. Nasze przetworniki umożliwiają kalibrację elektrody w dwu punktach. Kalibrację elektrody pH przeprowadza dla całego układu pomiarowego (razem z przewodem i przetwornikiem (regulatorem) pH). Kalibrację pH przeprowadza się przy pomocy odpowiednich roztworów buforowych pH.
  • Elektrodę pH należy zabezpieczyć przed wyschnięciem, nie można dopuścić do wyschnięcia elektrody pH. Dlatego elektrody pH powinny być przechowywane w zbiorniczkach z ciekłym KCl. W ten sposób elektrody są pakowane fabrycznie. Wyschnięcie elektrody może prowadzić nawet do pęknięcia szkła. W przypadku krótkotrwałego wyschnięcia możliwe jest przywrócenie właściwości elektrodzie pH poprzez zanurzenie jej w roztworze KCl na okres ok. 24 godzin.
  • Elektrody pH muszą być okresowo czyszczone. Nie wolno doprowadzić do zatkania diafragmy, a czyszczenie powinno odbywać się przy pomocy środka czyszczącego i miękkiej szmatki. Części pomiarowej elektrody nie należy dotykać ręką. Ciężkie zanieczyszczenia można usuwać związkami zawierającymi pepsyny lub rozcieńczonym 3 molowym kwasem solnym. Nie wolno usuwać zanieczyszczeń za pomocą ostrych narzędzi. Po wyczyszczeniu elektrodę należy opłukać wodą destylowaną i ponownie skalibrować razem z całym układem pomiarowym.

Elektrody pH podlegają procesom naturalnego zużycia i muszą być okresowo wymieniane. Na żywotność elektrody ma wpływ bardzo wiele czynników, dlatego nie jest możliwe dokładne określenie czasu żywotności elektrody pH w danym procesie technologicznym. Żywotność elektrody można przedłużyć stosując się do powyższych zasad.



Dane techniczne:

  • Zakres pomiarowy pH: -1.00pH...15.00 pH (-500...+500mV)
  • Zakres pomiarowy ORP: -1999...+1999 mV
  • Zakres pomiarowy temperatury: -50...199.9°C
  • Kompensacja temperatury odniesienia: automatyczna lub ręczna
  • Sygnał wyjściowy: 4...20mA
  • Wyjścia przekaźnikowe: 2 x 3A, 250VAC
  • Zasilanie: 24VAC (10...35VDC) lub 230VAC
  • Stopień ochrony: IP64



Dostępne elektrody do pomiaru pH i redox:

  • KPI 10: Elektroda przemysłowa, przyłącza S7/PG13.51", obudowa szklana, Ag/AgCl nasycony KCI, ∅12x120mm, temperatura 0...130°C, część montażowa wykonana z porowatego teflonu.
  • KPI 11: Elektroda przemysłowa, przyłącza S7/PG13.5, obudowa z rytonu, Ag/AgCl nasycony KCI, ∅12x120mm, temperatura  0...100°C, część montażowa wykonana z porowatego teflonu.
  • KPI 12: Elektroda platynowa do pomiaru redox, przyłącza S7/PG13.5, ciśnienie do 6bar.
  • KPI 13: Elektroda platynowa do pomiaru redox, przyłącze S7/PG13.5, obudowa z rytonu.



Szczegółowe informację na temat oferowanego przetwornika ph i redox (ORP) znajdziecie Państwo na naszej stronie pod adresem http://acse.pl. Zapraszamy.
