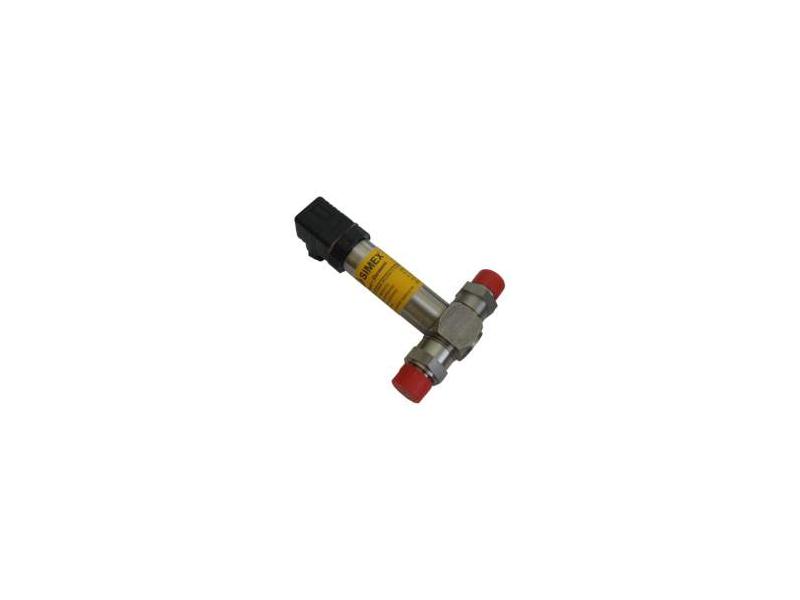

PRZETWORNIKI RÓŻNICY CIŚNIEŃ CRA-310

Przetwornik CRA-310 przeznaczony jest do pomiaru różnicy ciśnień gazów, par i cieczy. Elementem pomiarowym jest piezorezystancyjny czujnik krzemowy oddzielony od medium przez membrany separujące i wybraną ciecz manometryczną. Układ elektroniczny znajduje się w obudowie o stopniu szczelności IP 54. Przyłącze elektryczne stanowi złącze konektorowe DIN 43650. Użytkownik za pomocą potencjometrów ma możliwość zmiany “zera” i zakresu w granicach do 10% bez interakcji nastaw. Ze względu na niewielką masę, przetwornik w wykonaniu P można montować bezpośrednio na rurkach impulsowych. Przetwornik w wykonaniu z pokrywami (C) można montować bezpośrednio do zaworu blokowego trój- lub pięciodrożnego.

Zalety:
- odporność na przeciążenia pełnym ciśnieniem statycznym,
- dowolny zakres od 0 ÷ 2 kPa do 0 ÷ 1600 kPa,
- dowolny standard sygnału wyjściowego,
- kompletne układy pomiarowe w połączeniu ze wskaźnikami lub regulatorami z wejściem prądowym,
- wykonanie zgodne z dyrektywą ciśnieniową PED 97/23/EC,
- atest PZH.

Główne zastosowania:
- pomiar różnicy ciśnień na zwężkach pomiarowych,
- kontrola zanieczyszczeń układów filtrujących.

Dane techniczne przetworników:
Zasilanie: 10,5V - 30VDC (system dwuprzewodowy), 22 - 30 V DC (system trzyprzewodowy)
Błąd od zmian napięcia zasilania: 0,005% / V
Szerokość zakresu pomiarowego: dowolna od 2 do 1600 kPa
Sygnał wyjściowy: 4 - 20 mA w systemie dwuprzewodowym, 0 - 20 mA w systemie trzyprzewodowym, 0 - 10 V w systemie trzyprzewodowym
Histereza, powtarzalność: 0,05%
Zakres temperatur kompensacji: 0°C ÷ 70°C
Zakres temperatur pracy (otoczenia): -25°C ÷ 80°C
Zakres temperatur mierzonego medium: -25°C ÷ 95°C (pomiar bezpośredni); ponad 95°C: pomiar z zastosowaniem rurki impulsowej lub separatora
Stopień ochrony obudowy: IP 54
Przyłącze elektryczne: złącze konektorowe DIN 43650
Materiał króćca i membrany: 00H17N14M2 (316Lss)
Materiał obudowy: 0H18N9 (304ss)
Materiał pokryw: H17N3M2T (316Ti)
