QuickPanel+. Nowa seria HMI w ofercie ASTOR

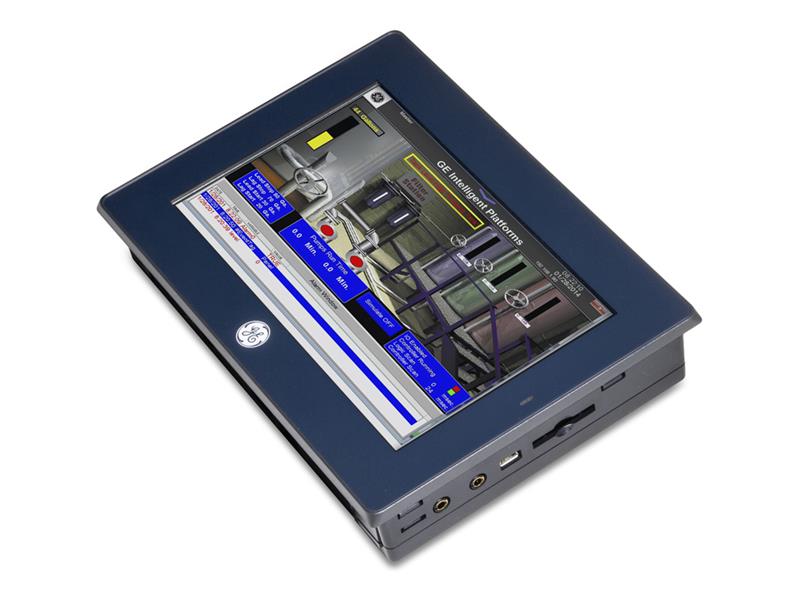

Oferta ASTOR rozbudowała się o nową serię paneli operatorskich od GE Intelligent Platforms. Pierwszym urządzeniem rodziny QuickPanel+ które trafiło właśnie do sprzedaży jest 7" panel HMI o numerze katalogowym IC755CSW07CDA.

Panel posiada wbudowaną funkcję View oraz Control co oznacza, że można go wykorzystać zarówno do wizualizacji (8000 zmiennych) pracy systemu jaki i do sterowania. QuickPanel+ jest wyposażony w system operacyjny Windows EC7 oraz obsługę HTML 5. Daje to większe możliwości w zakresie raportowania, zdalnego dostępu do ekranów operatorskich z zewnątrz oraz pozwala na szkolenie personelu wykorzystując wbudowane w urządzenie opcje multimedialne (obsługa Audio In/Out oraz Video). Interfejs operatorski posiada matrycę o rozdzielczości 800 x 480, podświetlanie LED oraz obsługę MultiTouch. Wbudowany port szeregowy oraz port Ethernet z obsługą ponad 40 różnych protokołów komunikacyjnych zapewnia pełną skalowalność oraz integrację w jednym systemie urządzeń pochodzących od różnych dostawców. Uzupełnieniem możliwości komunikacyjnych panelu jest port SD obsługujący kart pamięci o pojemości do 32GB.

Więcej informacji na temat panelu można znaleźć na stronie produktu oraz Platformie Internetowej ASTOR.

IC755CSW07CDA

Panel operatorski

• Przekątna:
  - 7"
• Rozdzielczość:
  - 800 x 480
• Panel dotykowy:
  - PCAP
• Diody LED:
  - tak
• Zabezpieczenie:
  - IP65

Procesor i pamięć

• CPU:
  - FreeScale iMX535 1 GHz
• ROM:
  - 256 MB
• DRAM:
  - DDR 512 MB
• System operacyjny:
  - Windows Embedded Compact 7

 Interfejsy

• Szeregowy:
  - 1 x RS232
• Ethernet:
  - 1 x 10/100BaseT
• USB Host:
  - 2 x USB (typ A)
• USB Slave:
  - 1 x USB (typ B, mini)
• Dźwięk:
  - 1 x Line Out
  - 1 x Mic In

 Pozostałe parametry

• Temp pracy:
  - 0-50°C
• Wymiary zewnętrzne [mm]:
  - 192 x 137 x 36
• Otwór montażowy [mm]:
  - 183.5 x 128.5
• Zasilanie:
  - 24 VDC ±20%
• Pobór mocy:
  - 15 W
