R15 – w wykonaniu morskim – Certyfikat Lloyd’s Register of Shipping
R15 – w wykonaniu morskim – Certyfikat Lloyd’s Register of Shipping
Producent:
Relpol

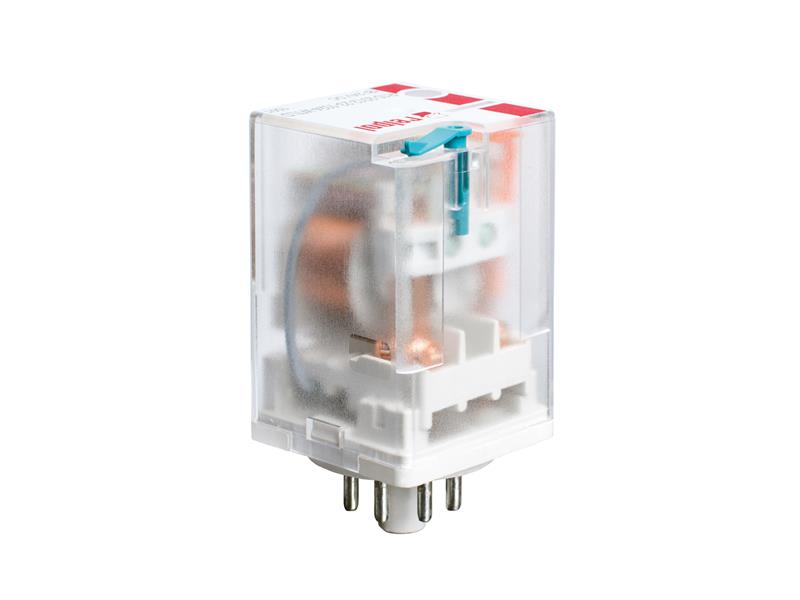

R15 - przekaźniki przemysłowe

R15 - standardowe przekaźniki z dwoma i trzema zestykami przełącznymi, wraz z ich wyposażeniem dodatkowym, oraz gniazda wtykowe typu PZ8, PS11 i PZ11 do przekaźników uzyskały Certyfikat Nr 03/00038 Lloyd’s Register of Shipping z Londynu dopuszczający te wyroby do zastosowań morskich.

Ważność certyfikatu rozpoczęła się 01 kwietnia 2003 roku. Dopuszcza on pracę przekaźników w warunkach środowiskowych kategorii ENV 2 i ENV 3.
Poniżej przedstawiamy ich krótkie objaśnienie:
Kategoria ENV2 – zamknięte pomieszczenia, narażone na temperaturę, wilgoć i wibracje;
Kategoria ENV3 – zamknięte pomieszczenia, narażone na ciepło wytwarzane przez inne urządzenia.

O posiadanym certyfikacie LR (Lloyd’s Register) zaświadcza umieszczony przez producenta na obudowie przekaźników R15 napis: LLOYD’S REGISTER TYPE APPROVAL.

Dla projektantów układów elektrycznych jednostek pływających i urządzeń infrastruktury morskiej oznacza to możliwość rozszerzenia zastosowań przekaźników ze względu na uznany w świecie autorytet firmy certyfikującej, a także w związku z oferowanym przez producenta dodatkowym wyposażeniem przekaźników, które wcześniej było niedostępne w takim wykonaniu.

Wyposażeniem standardowym tych przekaźników są mechaniczne wskaźniki zadziałania „W” i przyciski testujące „T” umożliwiające trwałe zablokowanie styków w położeniu „zestyki zwierne zamknięte” bez napięcia zasilającego cewkę - „WT” na końcu zapisu kodu przekaźnika. W przypadku gdy taka funkcja przycisku jest niepożądana, ponieważ zablokowanie styków w opisanym wyżej położeniu może przypadkowo nie zostać skasowane przez obsługę i przez to doprowadzić do zakłóceń w pracy urządzeń lub ich awarii, Relpol oferuje nowy przycisk typu „P” pozbawiony tej funkcji. Przycisk taki Klient zamawia oddzielnie i sam też dokonuje jego wymiany w miejsce przycisku typu „T”. Sama wymiana jest czynnością prostą i wykonywaną przy użyciu wkrętaka w ciągu kilku sekund. Sposób wymiany przedstawia nowy katalog Przekaźniki elektromagnetyczne – czerwiec 2003, dostępny także w internecie pod adresem www.relpol.com.pl . Przyciski typu „P” dostępne są w tych samych kolorach co przyciski typu „T” identyfikujące napięcia zasilające cewki przekaźników. I tak, kolor pomarańczowy przycisku informuje o napięciu przemiennym zasilającym cewkę, a przycisk w kolorze morskim informuje o napięciu stałym.

Oznaczenia kodowe przycisków ”P”:
- przycisk P Nr 851443 - kolor pomarańczowy
- przycisk P Nr 851444 - kolor morski .

Dodatkowym wyposażeniem przekaźników z cewkami na napięcie stałe mogą być:
- dioda gasząca D, której zadaniem jest tłumienie przepięć związanych z pracą cewki lub przepięć dochodzących do cewki od strony innych urządzeń. Dodatkowo, dioda ta określa biegunowość zasilania cewki i zabezpiecza układ przed zmianą polaryzacji napięcia zasilającego;
- dioda świetlna L- bipolarna, której zadaniem jest sygnalizacja stanu zadziałania przekaźnika. Wymieniony typ diody LED jest niewrażliwy na zmiany polaryzacji napięcia zasilającego cewkę.

Dodatkowym wyposażeniem przekaźników z cewkami na napięcia przemienne mogą być:
- dioda świetlna L – której zadaniem jest sygnalizacja stanu zadziałania przekaźnika;
- warystor gaszący V – którego zadaniem jest gaszenie przepięć związanych z pracą cewki oraz przepięć dochodzących do cewki od strony innych urządzeń.

Przykładowy kod przekaźnika spełniającego wymagania morskie:
- przekaźnik R15 z 3 zestykami przełącznymi, cewką na napięcie znamionowe 24 V DC, z mechanicznym wskaźnikiem zadziałania „W” i przyciskiem testującym „T” (blokującym), diodą gaszącą D, diodą świetlną LED, w wykonaniu morskim (certyfikat Lloyd’s Register) będzie miał następujący zapis kodowy: R15-2013-23-1024-WTLD ;
- przekaźnik R15 z 2 zestykami przełącznymi, cewką na napięcie znamionowe 230 V AC, z mechanicznym wskaźnikiem zadziałania i przyciskiem testującym „P” (bez funkcji blokowania styków), diodą świetlną LED, z warystorem gaszącym, w wykonaniu morskim (certyfikat Lloyd’s Register) będzie miał następujący zapis kodowy: R15-2012-23-5230-WTLV i dodatkowy zapis „z przekaźnikiem dodatkowo zamówić przycisk P Nr 851443 – kolor pomarańczowy, którym zamawiający samodzielnie zastąpi przycisk „T”.

Informacja o certyfikacie morskim zawarta jest na obudowie przekaźników i nie wymaga dodatkowego oznaczenia w kodzie. Klienci mogą teraz kupować wyżej opisane przekaźniki R15 i gniazda do zastosowań morskich według cen wyrobów standardowych, bez dodatkowych wysokich dopłat doliczanych do cen podstawowych, a wynikających ze stosowania do niedawna różnych materiałów do produkcji przekaźników standardowych i przekaźników w wykonaniu morskim oraz wynikających także z tego dużych kosztów certyfikowania takich wyrobów na zgodność z wymaganiami PRS.
Na uwagę zasługują zmiany w konstrukcji przekaźników R15 objętych certyfikatem LR w porównaniu z dotychczas oferowanymi przekaźnikami R15 w wykonaniu morskim, certyfikowanymi przez PRS. Teraz standardowym wyposażeniem tych przekaźników są mechaniczne wskaźniki działania „W” i przyciski testujące „T” umożliwiające blokowanie położenia styków. Ponadto, dostępne jest wyposażenie dodatkowe, którego elementy wybiera Klient. Wyposażenie to zostało przedstawione powyżej. Spośród innych zmian konstrukcyjnych wymienić należy zastąpienie styków AdCdO stykami AgNi o zmienionym kształcie. W ten sposób wyeliminowano z przekaźników szkodliwy kadm oraz dwukrotnie zwiększono ich trwałość łączeniową. Zmniejszono liczbę połączeń lutowanych w przekaźniku (połączenie styków z cokołem). Wyeliminowano wkręty stalowe mocujące pokrywę przekaźnika z jego cokołem wprowadzając mocowanie tych elementów metodą „na zatrzask”, a to pozbawiło przekaźnik wkrętów podatnych na korozję w warunkach środowiska morskiego, pomimo pokrycia ich powierzchni galwaniczną powłoką zabezpieczającą. W zestawie zwory przekaźnika zastąpiono wkręty stalowe nitami aluminiowymi odpornymi na korozję. Wprowadzając zmiany konstrukcyjne w cokole przekaźnika i zmieniając kształt płytki stykowej, przy jednoczesnej zamianie tworzywa cokołu i płytki stykowej na termoutwardzalne typu AMC 2568, uzyskano spełnienie przez przekaźniki wymagań izolacyjnych dla grupy C250, potwierdzone przez VDE.
Gniazda wtykowe do przekaźników R15 – 2P i 3P, objęte certyfikatem LR, przystosowane są do montażu zarówno na szynach 35 mm wg EN 50022 jak i na płytach montażowych przy użyciu wkrętów. Do tych gniazd oferowane są obejmy typu PZ11 0031 z drutu sprężynowego, które stanowią dodatkowe zabezpieczenie przekaźników przed wysuwaniem się z gniazd wtykowych w wyniku narażeń mechanicznych przekraczających dopuszczalne wartości określone w katalogu.

Przedstawione przekaźniki R15, objęte certyfikatem LR, dostępne są w wersjach z dwoma i trzema zestykami przełącznymi. Co w związku z tym może zrobić projektant gdy do tworzonego układu elektrycznego potrzebny jest przekaźnik z 4 zestykami przełącznymi. Otóż, może on zastosować przekaźnik typu R4 z gniazdem GZT4 ponieważ wyroby te także zostały dopuszczone do zastosowań morskich przez Lloyd’s Register w Londynie. Przekaźnik R4 spełnia wymagania izolacyjne grupy B250. Znamionowy prąd obciążenia zestyku tego przekaźnika to 6 A przy napięciu 250 V AC w warunkach obciążenia rezystancyjnego. Jego wygląd zewnętrzny podobny jest do przekaźników R15, choć gabarytowo jest mniejszy.
