Raytech CT-T1 Miernik przekładników prądowych

Profesjonalna instrukcja obsługi w języku polskim.

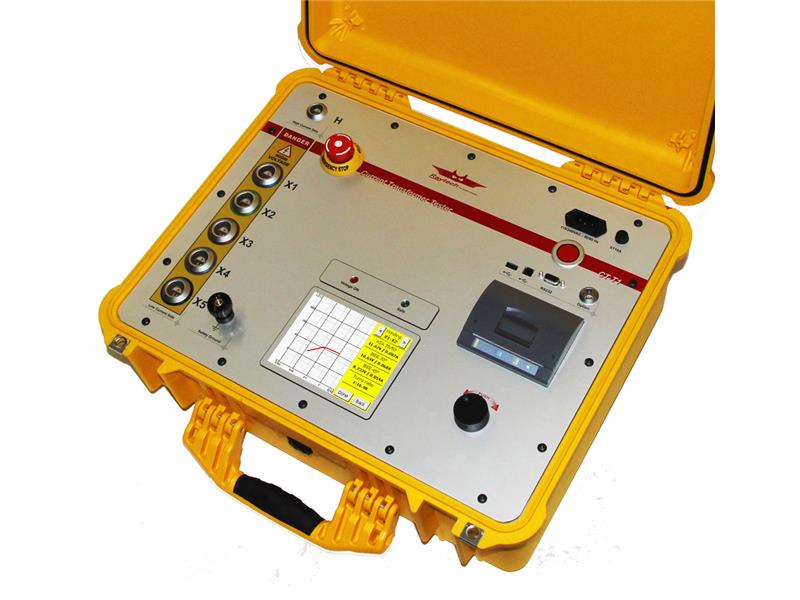

CT-T1 jest sterowanym mikroprocesorowo przyrządem przeznaczonym do badania przekładników prądowych, który wykonuje pomiary prądu magnesowania, przekładni oraz polaryzacji uzwojeń. Wszystkie pomiary są wykonywane bez konieczności przełączania przewodów pomiarowych podczas wykonywania testów.

Przyrząd CT-T1 do badania przekładników prądowych jest wykonany precyzyjnie, jak wszystkie produkty Raytech, o czym nie trzeba przekonywać.

W celu dostosowania do wykonywania badań w terenie został umieszczony w solidnej walizce transportowej.

CT-T1 posiada 2 letnią gwarancję zapewniającą dokładne i niezawodne funkcjonowanie.

Cechy szczególne

- W pełni automatyczne wykrywanie punktu zagięcia charakterystyki magnesowania (ASA 10/50, IEEE 30°, IEEE 45°),
- Zakres pomiaru przekładni od 0,1 do 15 000,
- 5 odczepów dla strony niskich prądów, 1 odczep od strony wysokiej,
- Wykonuje pomiary prądu magnesowania, przekładni oraz polaryzacji uzwojeń przekładników prądowych,
- Ręczne lub automatyczne rozmagnesowanie oraz pomiary,
- Łatwy pomiar dla 5 odczepów po jednorazowym podłączeniu przewodów pomiarowych,
- Łatwy w użyciu interfejs wyboru odczepów,
- Zdolność magazynowania wyników ponad 10 000 pomiarów,
- Kolorowy ekran dotykowy 5,7" LCD dla ułatwienia obsługi,
- Wbudowana 3" drukarka graficzna,
- Dwa interfejsy USB oraz port szeregowy RS232,
- Standardowa 2-letnia gwarancja.

Dane techniczne

Zakresy przekładni:
-  0,1 ÷ 5000, dokładność: ±0,05%, rozdzielczość: 5 cyfr,
-  5001 ÷ 10000, dokładność: ±0,5%, rozdzielczość: 5 cyfr,
-  10001 ÷ 15000, dokładność: ±1%, rozdzielczość: 5 cyfr.

Zakres napięcia:
-  0 ÷ 2000V, dokładność: 1% odczytu ±0,1V, rozdzielczość: 0,01V.

Zakres prądu:
0 ÷ 10A, dokłądność: 1% odczytu ±0,001A, rozdzielczość: 0,01mA.

Dane ogólne

- Wymiary: 521 mm x 432 mm x 216 mm,
- Waga: 20kg,
- Zasilanie: 115/230 VAC, 50/60 Hz, automatyczny wybór zakresu,
- Panel wyświetlacza: kolorowy ekran dotykowy 5,7" LCD z podświetleniem,
- Interfejsy komunikacyjne:
     - USB host,
     - USB device,
     - RS232,
- Pojemność pamięci: ponad 10 000 wyników,
- Temperatura:
     - pracy: –10°C do 60°C,
     - przechowywania: –20°C to 70°C.
