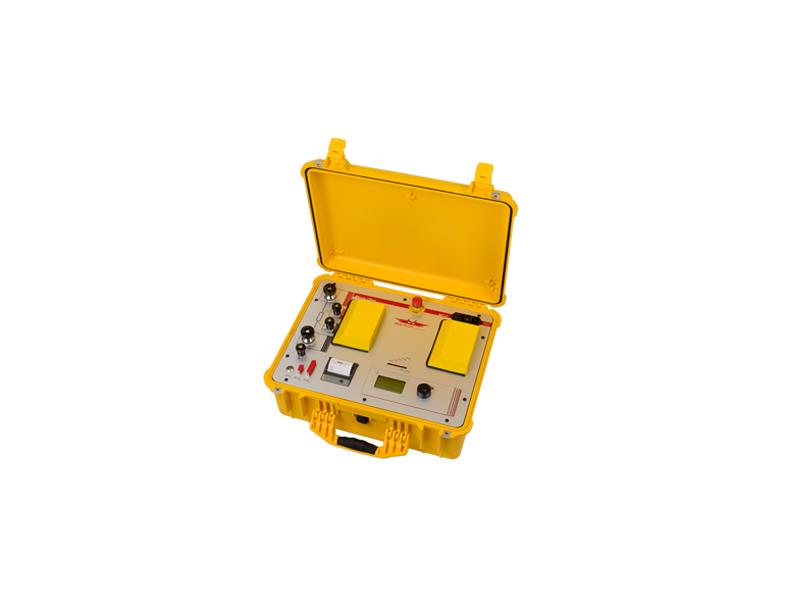

Raytech Micro-Centurion II (MC-II) miernik małych rezystancji

Profesjonalna instrukcja obsługi w języku polskim.

W naszej ocenie najlepszy producent tego typu sprzętu na świecie !

- Pełen automat,
- 5 zakresów prądowych dla uzyskania lepszej dokładności,
- Czyste filtrowane wyjście DC.

Cyfrowy mikro omomierz Micro-Centurion II, został skonstruowany do wykonywania pomiarów bardzo małych rezystancji z wysokim stopniem dokładności. Technologia ta została umieszczona w przenośnym systemie pomiarowym, aby mogła być używana przez producentów aparatów elektrycznych, firmy remontowe i ekipy serwisowe. Ten inteligentny system pomiarowy ma łatwy w obsłudze ekran z menu wyboru, który pozwala na szybki wybór poziomu prądu i zakresu mierzonej rezystancji.

MC-II jest precyzyjnym, w pełni automatycznym, sterowanym mikroprocesorowo przyrządem. Został skonstruowany do wykonywania pomiarów w terenie z laboratoryjną dokładnością. Przyrząd wykorzystuje najnowszą technologię pomiaru, zawiera obwody pomiarowe o najwyższej precyzji i posiada modułową konstrukcję zasilacza. W systemie pomiarowym wykorzystano rozbudowane układy filtracyjne oraz wysokiej precyzji wzorce.

MC-II wymusza przepływ zadanego poziomu prądu, wybranego przez użytkownika. Wyniki pomiarów są wyświetlane automatycznie w ciągu kilku sekund. Wyniki są prezentowane na czytelnym wyświetlaczu LCD i mogą być zapamiętane lub wydrukowane.

Micro-Centurion II jest jednym z najlżejszych dostępnych przyrządów, który jest dostarczany w solidnej wodoszczelnej obudowie przystosowanej do pracy w terenie.

Cechy szczególne:
- Najwyższa dokładność i precyzja ze wszystkich systemów silnoprądowych,
- Automatyczne pomiary małych rezystancji od 0.00µΩ do 5Ω,
- Mikroprocesorowy system z wewnętrzną pamięcią na ponad 2000 wyników pomiarów,
- Pomiary ciągłe lub pojedyncze z automatycznym zapisywaniem wyników,
- Użytkownik może wstępnie ustawić ilość testów, z różnymi interwałami czasowymi, dla automatycznego gromadzenia wyników,
- Korekcja długości kabli dla kabli fabrycznych,
- Wbudowana drukarka,
- Drukowanie i magazynowanie wyników pomiarów podczas wykonywania testu przez przyrząd,
- Interfejsy w standardzie Centronics (równoległy) oraz szeregowy RS232,
- Czyste, filtrowane źródło DC dla uzyskania najwyższej dokładności pomiarów,
- Całkowicie automatyczny system kalibracji przyrządu oraz system diagnostyczny,
- Automatyczny, o wysokiej sprawności system chłodzący do rozproszenia wydzielanego wewnątrz ciepła,
- Automatyczny wyłącznik w przypadku przegrzania,
- Umieszczony na panelu przycisk bezpieczeństwa STOP,
- Wyświetlacz LCD z podświetleniem,
- Szeroki zakres napięć zasilających,
- Niska waga i przenośność, waga poniżej 14,5kg,
- 2 lata standardowej gwarancji.

Dane techniczne:
- Wymiary: L: 521 mm W: 432 mm H: 216 mm,
- Waga: 14,4kg,
- Zasilanie: 100÷250VAC, 50/60Hz z automatycznym wyborem zakresu,
- Moc wyjściowa: 1000W,
- Prądy pomiarowe wybierane przez użytkownika: 200/100/50/20/10 ADC,
- Wyświetlacz: graficzny LCD z podświetleniem,
- Panel czołowy: Uszczelniony, anodyzowany z wielofunkcyjnym przełącznikiem obrotowym,
- Interfejs: szeregowy 9 stykowy RS232 / równoległy 25 stykowy Centronics,
- Drukarka: wbudowana,
- Pamięć wyników: Wewnętrzna na 2 000 wyników pomiarów,
- Warunki środowiskowe:
      - Temperatura pracy: –10°C ÷ +60°C,
      - Temperatura magazynowania: –20°C ÷ +70°C,
- Zakres pomiaru rezystancji: 0,00µΩ ÷ 5Ω,
- Cykl pracy:
     - 200A załączenia przez 10 minut, 2 minuty wyłączenia,
     - 100A i poniżej, praca ciągła.

Parametry pomiarowe:
Zakres prądowy     Zakres pomiarowy       Dokładność              Rozdzielczość
200A                   0,00µΩ÷20mΩ            ±0,1% odczytu       ±0,01µΩ 5 cyfr lub 0,01µΩ
100A                   0,00µΩ÷40mΩ            ±0,1% odczytu       ±0,02µΩ 5 cyfr lub 0,02µΩ
50A                     0,00µΩ÷100mΩ          ±0,1% odczytu       ±0,04µΩ 5 cyfr lub 0,05µΩ
20A                     0,0µΩ÷1,0Ω               ±0,1% odczytu       ±0,1µΩ 5 cyfr lub 0,1µΩ
10A                     0,0µΩ÷5,0Ω               ±0,1% odczytu       ±0,2µΩ 5 cyfr lub 0,2µΩ
