Raytech TR-1 jednofazowy mienik przekładni

Profesjonalna instrukcja obsługi w języku polskim.

W naszej ocenie najlepszy producent tego typu sprzętu na świecie !

Jednofazowy miernik przekładni.

- Praca z sieci oraz z akumulatora,
- Wbudowana drukarka,
- Funkcja Sprawny/Niesprawny.

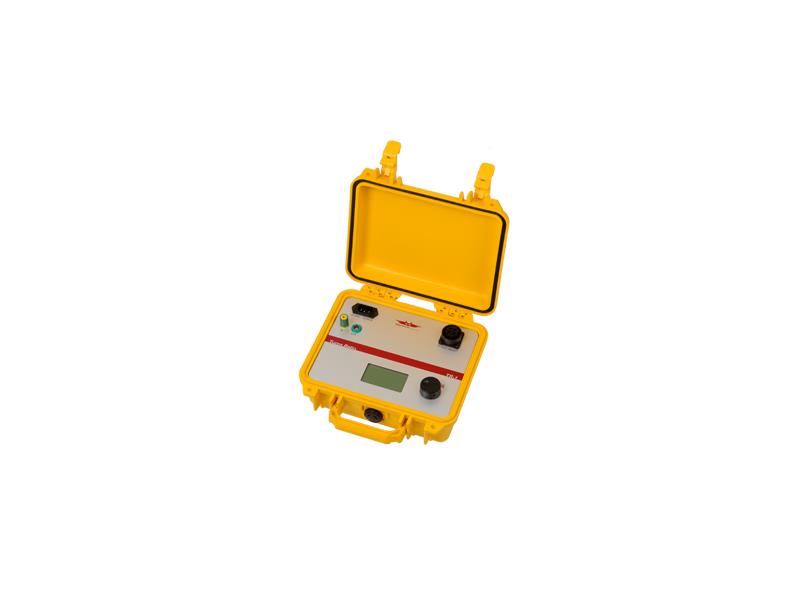

Miernik przekładni transformatorów jednofazowych TR-1 firmy Raytech jest wytrzymałym oraz niezawodnym automatycznym przyrządem. System ma wysoki stopień dokładności i może badać przekładnie do 4000:1.
Konstrukcja tego systemu pomiarowego jest oparta na popularnym automatycznym trójfazowym mierniku przekładni Raytech TR-Mark III.

TR-1 jest precyzyjnym, w pełni automatycznym, sterowanym mikroprocesorowo, systemem do pomiaru współczynnika przekładni transformatorów jednofazowych. System został skonstruowany do dokładnych pomiarów w terenie z laboratoryjną precyzją.

Jest lekkim przyrządem całkowicie umieszczonym w solidnej wodoodpornej obudowie.

Nie wymaga żadnych czynności konserwacyjnych. Nie ma procedury kalibracyjnej (brak potencjometrów do strojenia). Osiągnięto to dzięki wykorzystaniu w konstrukcji wysoko precyzyjnych podzespołów.

Zaawansowane zabezpieczenia: Po zasileniu system inicjuje procedurę auto-kalibracji, sekwencję sprawdzania obwodów. Jeżeli podczas okresu inicjacji zostaną wykryte jakiekolwiek problemy, lub podczas pracy, wtedy operator jest o tym niezwłocznie informowany. System w sposób ciągły monitoruje stan badanego transformatora. TR-1 może nawet wykryć zwarte przewody i wstrzymać test bez żadnego uszkodzenia przyrządu. Działa to szczególnie dobrze, gdy przewody pomiarowe przypadkowo spadną z transformatora podczas pomiaru przy pełnym napięciu. To, nawiasem mówiąc, jest jedną z wielu przyczyn dlaczego Raytech oferuje 2 letnią gwarancję.

Cechy szczególne:
- Przyrząd jest umieszczony w solidnej, lekkiej i wodoszczelnej obudowie,
- Praca przy zasilaniu z wbudowanego akumulatora,
- Może być ładowany z sieci lub z opcjonalnego adaptera samochodowego,
- Test odwrócenia polaryzacji,

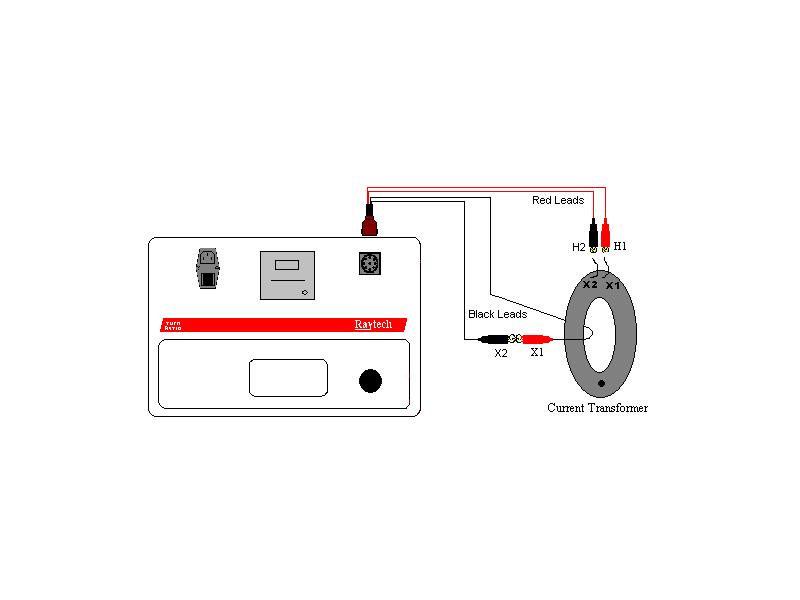

- Test prądem do 1A do badania przekładników prądowych,
- Pełen automat,
- Wewnętrzna pamięć ostatnich 50 wyników pomiarów,
- Wbudowana drukarka,
- Interfejs RS-232 (opcjonalny),
- Zapisuje do 16 transformatorów do porównania,
- Ponad 1000 pomiarów bez ładowania,
- 2 lata standardowej gwarancji.

Dane techniczne:
- Wymiary: L: 270 mm W: 245 mm H: 125 mm,
- Waga: 3,2kg,
- Akumulator: akumulator litowy 16,4V / 1,6Ah,
- Zasilanie: 85÷264 VAC, 47÷63 Hz, 12VDC (opcjonalnie),
- Napięcie wyjściowe tryb pomiaru przekładników napięciowych: 40 VAC, 10 VAC, 5 VAC, 1 VAC,
- Napięcie wyjściowe tryb pomiaru przekładników prądowych: 1 ÷ 5 VAC automatyczna zmiana zakresów,
- Wyświetlacz: graficzny LCD z podświetleniem,
- Płyta czołowa: uszczelniona, anodyzowana z przełącznikiem obrotowym,
- Interfejs: szeregowy RS232 (z opcjonalnym adapterem interfejsu),
- Pamięć wewnętrzna: 50 wyników pomiarów.

Parametry pomiarowe:
Przekładnia

Zakres       Dokładność w trybie                      Dokładność w trybie                    Rozdzielczość
               przekładnika napięciowego (40V)     przekładnika prądowego (1÷5V)

0,8÷100      ±0,08% odczytu +1cyfra            ±0,08% odczytu + 1cyfra              5 cyfr
101÷4000    ±0,08% odczytu +1cyfra                                                             5 cyfr

Prąd
                                                              Dokładność          Rozdzielczość
Tryb przekładnika napięciowego: 0÷0,1A       ±1mA                 0,1mA
Pryb przekładnika prądowego: 0÷1A            ±1mA                  0,1mA

Zakres pomiaru przekładni: 0,8 ÷ 4000.
