Redundancja sterowania z magistralą POWERLINK

Implementacja wysoko niezawodnego systemu z użyciem standardowych komponentów

Swym rozwiązaniem redundancji dla systemów X20 B&R ustanawia nowy standard. Odtąd zaawansowane i niezawodne aplikacje mogą cieszyć również konstruktorów i użytkowników mniejszych aplikacji po niezwykle atrakcyjnych kosztach. Rozwiązanie oferowane przez B&R bazuje na standardowych sterownikach X20, które mogą być skonfigurowane do pracy redundantnej w dowolnym czasie tworzenia/użytkowania aplikacji za pomocą narzędzi dostępnych w programie narzędziowym B&R Automation Studio. Takie rozwiązanie eliminuje konieczność stosowania specjalizowanych sterowników redundantnych, które zwykle są bardzo kosztowne. Działania inżynierskie są zredukowane do deklaracji redundantnego PLC, konfiguracji parametrów komunikacji i definicji kryteriów awarii.

Przełączanie w czasie milisekund.

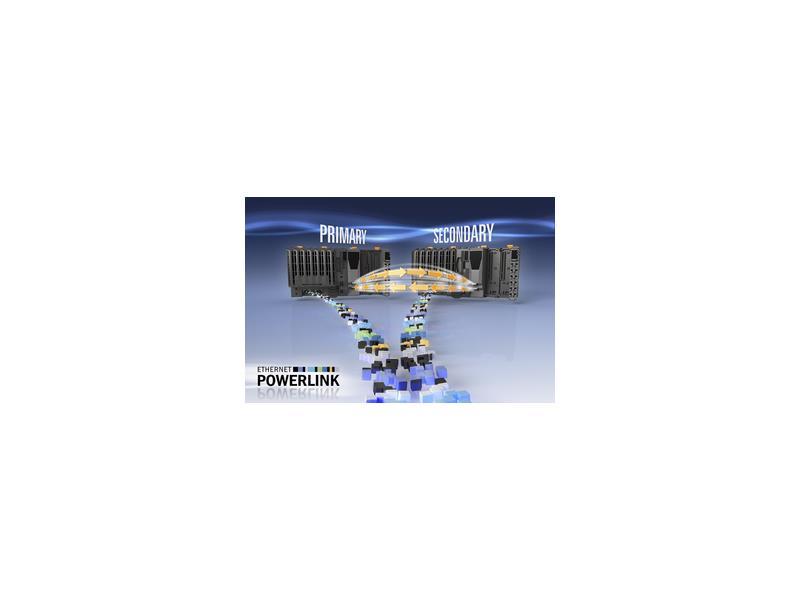

W rozwiązaniu proponowanym przez B&R jeden z dwóch systemów PLC pracuje jako sterownik aktywny podczas gdy drugi pracuje w tle w trybie oczekiwania. Wszystkie funkcje sieciowe są przez sterownik pasywny na bieżąco monitorowane tak, że w razie potrzeby może on szybko przejąć wszystkie funkcje sterownika aktywnego. Aktywny sterownik zawsze używa tego samego adresu IP, przełączenie pracy procesorów zabiera czas około dwóch cykli - dzieje się to zatem w kilka milisekund.

Perfekcyjna synchronizacja poprzez POWERLINK

To rozwiązanie redundancji wykorzystuje wydajność i pracę w czasie rzeczywistym protokołu komunikacyjnego Ethernet POWERLINK. Niezależne, szybkie łącze optyczne pomiędzy redundantnymi stacjami zapewnia ciągłą synchronizację danych - np. obrazu I/O pomiędzy aktywnym i nieaktywnym sterownikiem.
