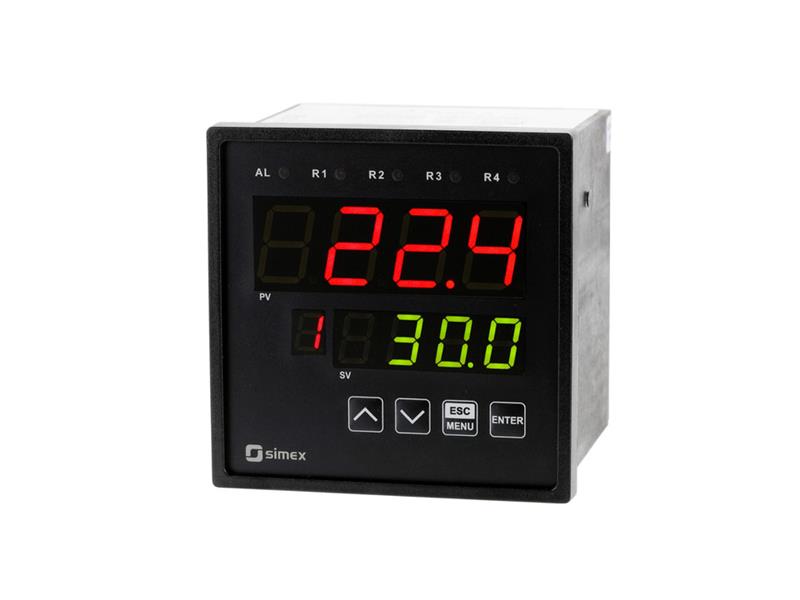

REGULATOR PID PUR-99 SIMEX Z WEJŚĆIEM UNIWERSALNYM

Miernik PID

PUR-99
Producent:
Simex
Numer katalogowy:
PUR-99

PUR-99 to zaawansowany regulator PID z dwiema pętlami sterującymi (grzanie/chłodzenie), opcją auto-tuning oraz elementami sterowania rozmytego typu Fuzzy-Logic. Jego cechą charakterystyczną są dwa rzędy wyświetlaczy: pierwszy - przedstawia wartość mierzoną, drugi- zaprogramowane wartości regulatora lub progów zadziałania przekaźników. W procesie regulacji biorą udział wyjścia REL, OC (SSR) lub analogowe, do wyboru: aktywne wyjście prądowe, pasywne wyjście prądowe lub aktywne wyjście napięciowe. Regulator PUR-99 posiada jedno wejście uniwersalne typu: 0/4-20 mA, 0-10V, 0-150 mV, Pt 100/500/1000 lub TC (K, S, J, T, N, R, B, E). W trakcie procesu pomiarowego dostępny jest tylko jeden rodzaj wejścia. Urządzenie automatycznie kompensuje temperaturę zimnych końców termopary. Wejścia RTD oraz TC posiadają pełną linearyzację charakterystyk. Dla wejść prądowych i napięciowych dostępna jest szeroka gama charakterystyk przetwarzania (liniowa, pierwiastkowa, kwadratowa, zdefiniowana przez użytkownika oraz objętościowa zbiorników cylindrycznych). Wyjście 24V DC / 100 mA służy do zasilania przetworników pomiarowych. Złącze RS-485 umożliwia transmisję danych w systemach monitoringu procesów produkcyjnych. Regulator może być konfigurowany z poziomu lokalnej klawiatury lub portu RS-485 i bezpłatnego oprogramowania S-Config.

Specyfikacja ogólna


Liczba wejść
1


Typ wejścia
uniwersalne


Zakres wejścia
0/4...20 mA
0/1...5V, 0/2...10V
0...60 mV, 0...75 mV, 0...100 mV, 0...150 mV
Pt100, Pt500, Pt1000: -100...+600°C
TC K: -200...+1370°C, S: -50...+1768°C, J: -210...+1200°C, T: -200...+400°C, N: -200...+1300°C, R: -50...+1768°C, B: +250...+1820°C, E: -200...+1000°C
0...300Ω, 0...3kΩ


Typ wyjścia
w zależności od konfiguracji:
przekaźnik 3A/250V AC (reaktancja)
przekaźnik 5A/250V AC (rezystancja)
Open Collector I=30 mA, U=30V DC, P=100 mW
0/4...20 mA: aktywne prądowe, zakres pracy max. 0...24 mA, rezystancja obciążenia max. 700 Ω, rozdzielczość 13 bit
4...20 mA: pasywne prądowe, izolowane, zakres pracy max. 2,8...24 mA, rezystancja obciążenia 600 Ω@24V DC, rozdzielczość 13 bit
0/1...5V, 0/2...10V: aktywne napięciowe, zakres pracy max. 0...11V, rezystancja obciążenia min. 2000 Ω, rozdzielczość 13 bit


Zasilanie
85...260V AC/DC
16...35V AC, 19...50V DC
11,4...15V AC/DC


Wyświetlacz
LED, podwójny: 4 x 20 mm (PV) + 4 x 13 mm (SV), czerwony lub zielony


Interfejs komunikacyjny
RS-485 / Modbus RTU


Parametry transmisji
1200...115200 bit/s, 8N1 i 8N2


Temperatura pracy
0...+50°C
-20...+50°C


Stopień ochrony
IP 20 (obudowa i zaciski)
IP 65 (front)
dodatkowa zintegrowana ramka uszczelniająca wycięcie w panelu


Materiał obudowy
NORYL-GFN2S E1


Montaż
tablicowy


Wymiary obudowy
96 x 96 x 100 mm
