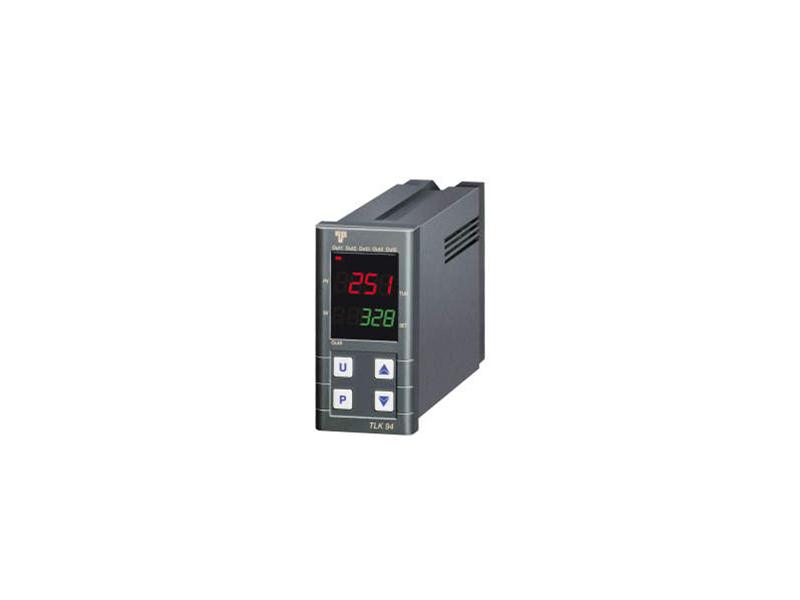

Regulator uniwersalny PID: TLK-94
Regulator uniwersalny PID: TLK-94
Producent:
Simex

TLK-94 jest jednokanałowym, mikroprocesorowym regulatorem przemysłowym z uniwersalnym wejściem analogowym. Posiada funkcje sterowania typu: ON/OFF, ON/OFF ze strefą nieczułości (Neutral Zone), z pojedynczym (grzanie) i z podwójnym (grzanie/chłodzenie) działaniem PID, zrealizowane również za pomocą dwóch wyjść analogowych. Regulator wyposażony jest w algorytmy AUTO-TUNING FAST, SELF-TUNING oraz automatyczną procedurę przeliczania wartości przeregulowania dla sygnału sterowanego - FUZZY OVERSCHOOT CONTROL. Regulator PID oparty jest o algorytm z dwoma stopniami swobody, który optymalizuje ustawienia niezależnie od zakłóceń procesu oraz wartości zadanej. Wartość pomiarowa wyświetlana jest na czerwonym wyświetlaczu LED, wartość zadana na umieszczonym poniżej zielonym wyświetlaczu LED, zaś stany wyjść sygnalizowane są za pomocą 6 diod LED. Regulator pozwala na zapamiętanie 4 wartości progu działania (Set Point) i może być wyposażony do 5 wyjść typu przekaźnikowego (REL) lub napięciowego typu SSR oraz maksymalnie dwóch wyjść analogowych. Regulator ma wbudowaną komunikację RS-485 oraz wejście detekcji przerwania obwodu grzania.

Główne zalety regulatora przemysłowego:
- podwójny wyświetlacz LED,
- duża liczba wejść (termopara / Pt100 / prądowe /
napięciowe),
- wyjście sterujące: przekaźnikowe, napięciowe (do
sterowania SSR),
- ON/OFF lub PID z funkcją automatycznego dostrajania i
samodzielnego dostrajania,
- możliwość regulacji w trybie standardowym lub grzania i chłodzenia

Dane techniczne regulatorów przemysłowych:
Zasilanie: 24 VAC/VDC, 90 - 240 VAC ± 10% / 50 - 60 Hz
Pobór mocy: średnio 10 VA
Wyświetlacz: podwójny, czerwony 4 x 10 mm (PV) i zielony 4 x 7,5 mm (SV)
Wejścia: uniwersalne programowalne
czujnikowe - termopary J, K, S, B, C, E, L, N, R, T; czujnik temperatury pracujący w podczerwieni J i K zakres A; czujnik rezystancyjny Pt 100; PTC KTY 81-121 (990 W @ 25°C); NTC 103AT-2 (10 KW @ 25°C); wejście napięciowe: 0 ÷ 50 mV, 0 ÷ 60 mV, 12 ÷ 60 mV
analogowe - prądowe 0/4 ÷ 20 mA (51 W), napięciowe 0/1 ÷ 5 V, 0/2 ÷ 10 V (1 MW)
Wejście przekładnikowe do wykrywania przerwania obwodu układu wykonawczego: 1 x 50 mA max.
Wejście cyfrowe: 2 uniwersalne optoizolowane
Dokładność: ± 0,5% w całym zakresie temperatur pracy
Wyjścia: max. 5 x przekaźnikowe (wyj. 1: SPDT 6A-AC1, 3A-AC3 / 250VAC, wyj. 2,3,4,5: SPST-NO 4A-AC1, 2A-AC3 / 250VAC), trwałość elektryczna: min. 100 000 operacji; max. 6 x napięciowe dla zasilania SSR, obciążenie 20 mA przy 12 VDC z zabezpieczeniem przeciwzwarciowym; max. 2 wyjścia 0/4 ÷ 20 mA; max. 2 wyjścia 0/2 ÷ 10 V; zasilające: 18 VDC / 20 mA max.
Sterowanie: dwustanowe ON/OFF, PID pojedynczego i podwójnego sterowania, analogowe nastawne
Ilość nastaw: do 4 programowalnych nastaw
Próbkowanie: 130 ms
Interfejs komunikacyjny: RS-485 / Modbus RTU (JBUS)
Prędkość transmisji: wybierana w zakresie 1200 ÷ 38400 b/sek.
Temp. pracy: 0°C ÷ +55°C
Temp. składowania: -10°C ÷ +60°C
Stopień ochrony: IP 54 montaż z użyciem specjalnej uszczelki
Obudowa: tablicowa
Materiał obudowy: UL 94 V0
Wymiary obudowy: 48 x 96 x 98 mm
Wymiary otworu: 45 x 92 mm
