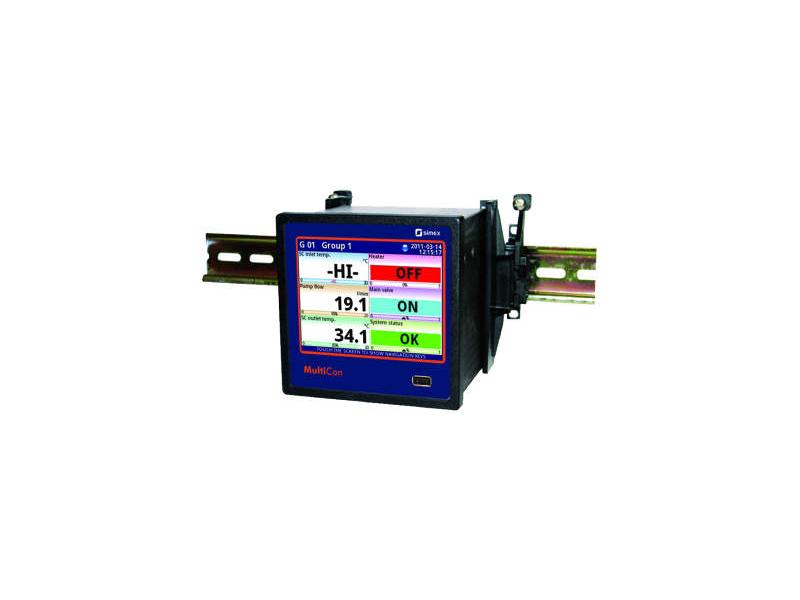

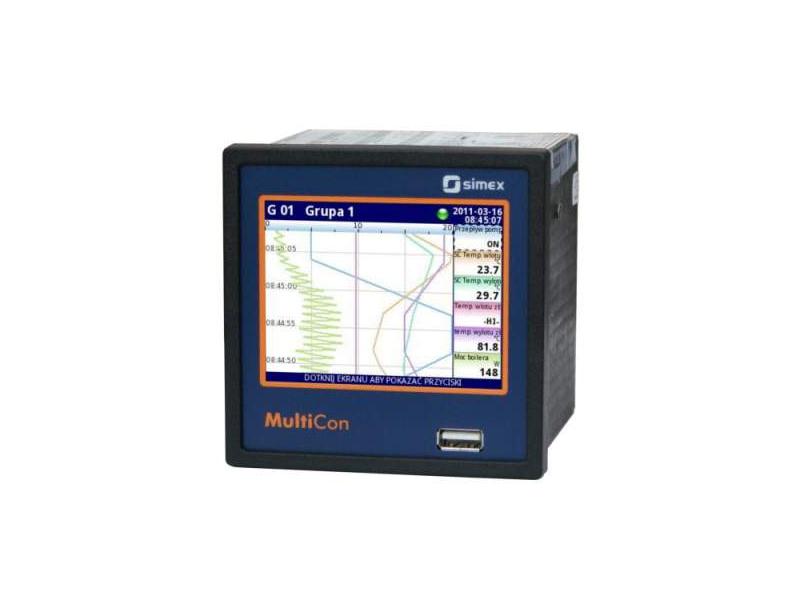

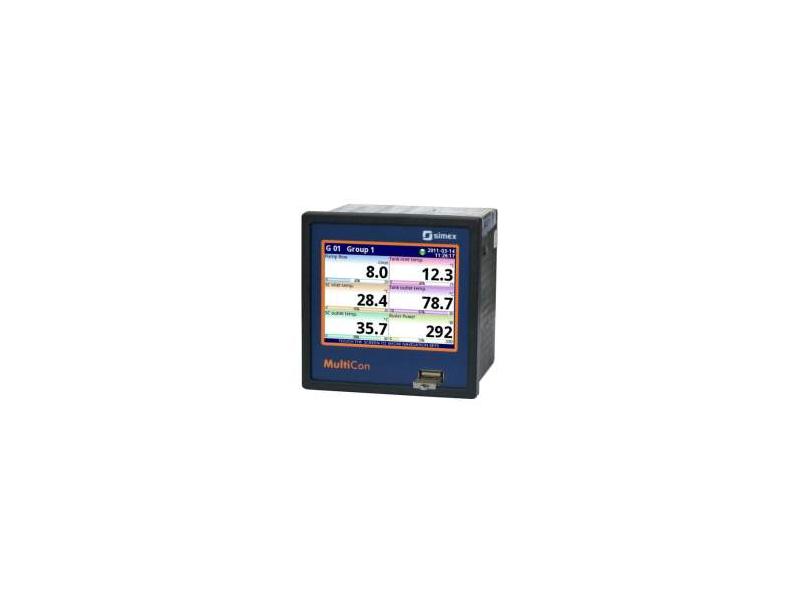

REGULATOR WIELOKANAŁOWY MultiCon CMC-99 z funkcją rejestracji danych
REGULATOR WIELOKANAŁOWY MultiCon CMC-99 z funkcją rejestracji danych
Producent:
SIMEX Sp. z o.o.

MultiCon CMC-99 do tej pory znany był jako wielokanałowy miernik - regulator procesów przemysłowych. Aktualnie zyskał nową funkcjonalność - rejestrację danych pomiarowych. Dzięki temu jest jednym z pierwszych urządzeń, które integruje zaawansowane funkcje regulacji i sterowania (regulacja ON/OFF, PID, regulacja czasowa zgodnie z założonym profilem) oraz funkcje rejestracji parametrów pomiarowych i sterujących. Oprogramowanie urządzenia oparte o system operacyjny LINUX gwarantuje stabilną pracę, a dotykowy, kolorowy wyświetlacz TFT pozwala na wygodną dla użytkownika konfigurację urządzenia oraz czytelną prezentację danych pomiarowych. Pomimo niewielkiej, kompaktowej obudowy regulator pozwala na podłączenie do 48 wejść analogowych i dzięki swojej konstrukcji użytkownik może samodzielnie skonfigurować urządzenie przy wykorzystaniu 16 różnych modułów wejść/wyjść. Miernik pozwala na rejestrację z maksymalną częstotliwością 10 Hz (10 próbek/s) we wszystkich kanałach pomiarowych, co daje 36.000 danych na min. Przy takiej konfiguracji wewnętrzna pamięć danych o pojemności 1,5 GB pozwala na nieprzerwaną rejestrację przez ponad 5 dni (ponad 250 000 000 próbek). Pobieranie danych z urządzenia może odbywać się bezpośrednio z wykorzystaniem złącza Modbus RTU, za pomocą PenDrive'a, portu USB Host lub poprzez łącze Ethernet.

Cechy charakterystyczne regulatora/rejestratora:
- wyświetlacz 3,5" TFT, 320 x 240 pikseli,
- ekran dotykowy,
- max. 48 wejść analogowych / 48 cyfrowych,
- max. 24 wejścia termoparowe / 12 RTD,
- max. 8 wyjść prądowych lub 16 przekaźnikowych/SSR,
- system operacyjny LINUX,
- możliwość sterowania wielu wyjść z jednego kanału pomiarowego,
- bezpośrednie podłączanie zewnętrznych modułów pomiarowych,
- bezpośrednie sterowanie urządzeń wykonawczych,
- funkcja PID do regulacji procesami wolnozmiennymi,
- dowolny sposób wizualizacji danych: w formie cyfrowej, wykresu, bargrafu.

Dane techniczne mierników:
Zasilanie: 19V ÷ 50V DC; 16V ÷ 35V AC lub 85 ÷ 260V AC/DC
Pobór mocy: typowo 15 VA; max. 20 VA
Wyświetlacz: TFT 3,5", kolorowy (16-bitowy kolor), graficzny 320 x 240 pikseli, wbudowany ekran dotykowy
Wejścia pomiarowe (do wyboru):
- max. 48 analogowych (0/4-20 mA, 0/1-5V lub 0/2-10V)
- max. 48 wejść cyfrowych
- max. 24 wejścia TC (J, K, S, T, N, R, B, E)
- max. 12 wejść RTD
Wejście cyfrowe: 1 x 24V DC z optoizolacją
Wyjścia: max. 8 analogowych (4-20 mA)
- 16 przekaźnikowych (1A/250V) / SSR lub 4 przekaźnikowe 5A/250V
Wyjście zasilania czujników: 24 V DC ± 5% (max. 200 mA dla wejść prądowych)
Złącze komunikacyjne:
- wersja podstawowa: RS-485 (Modbus RTU), USB Host, USB Device
- wersja rozszerzona (zawiera moduł ACM): 2 x RS-485, 1 x RS-485/232, 2 x USB Host, 1 x USB Device, 1 x Ethernet 10 MB
Pamięć danych: wewnętrzna 1,5 GB, ponad 5 dni (ponad 250 000 000 próbek)
Stopień ochrony: a) IP 40, b) IP 42 (po zastosowaniu drzwiczek transparentnych
z kluczykiem - typ STD-99, patrz: opcjonalne akcesoria), c) IP 65 (od frontu po zastosowaniu dodatkowej ramki); wersja z USB (od frontu): d) IP 40, e) IP 42 (po zastosowaniu drzwiczek transparentnych z kluczykiem - typ STD-99, patrz: opcjonalne akcesoria)
Temperatura pracy: 0°C ÷ +50°C
Temperatura składowania: -10°C ÷ +70°C
Wymiary: 96 x 96 x 100 mm
Wymiary otworu montażowego: 90,5 x 90,5 mm
Głębokość montażowa: min. 102 mm
Grubość płyty tablicy: max. 5 mm

Opcjonalne akcesoria:


1. DAQ Manager:

oprogramowanie, które pozwala na wizualizację zarejestrowanych danych w formie tabeli lub wykresu, grupowanie pomiarów, tworzenie raportów oraz eksport danych do plików zewnętrznych.

2. STD-99:

drzwiczki transparentne o stopniu ochrony IP 42 z kluczykiem.

3. Pendrive mini USB

(31,3 x 12,4mm, waga 6g) - dostępne pojemności: 1, 2, 4 lub 8GB.
