REGULATOR Z BARGRAFEM SRL-49

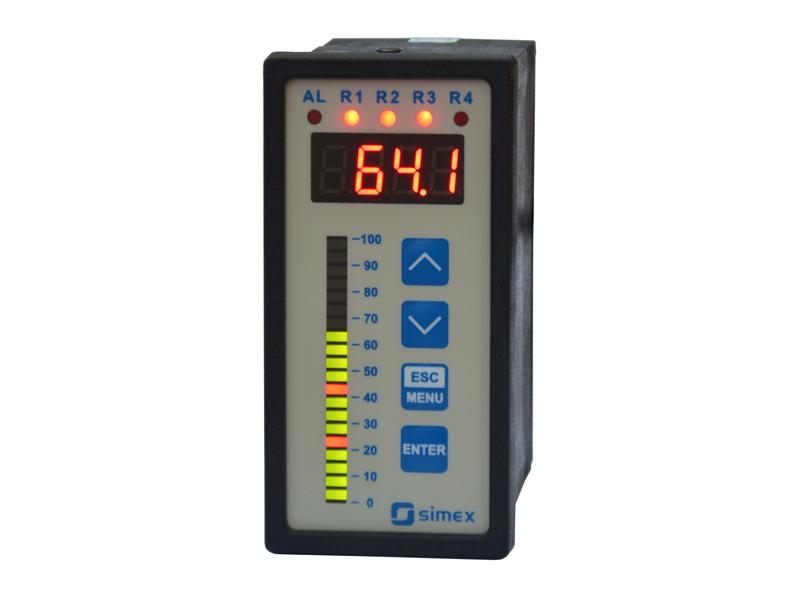

Regulator z bargrafem SRL-49
Producent:
Simex

Regulator z linijką SRL-49 wyposażony jest w wejście prądowe posiadające zabezpieczenie chroniące rezystor pomiarowy przed uszkodzeniem. Pomiar widoczny jest jednocześnie na 4-dekadowym wyświetlaczu LED oraz na 20-punktowym, dwukolorowym bargrafie. Zakres prądów wejściowych regulatora obrazowany przez bargraf może zostać dowolnie zdefiniowany przez użytkownika (tzn. zakresowi 0-100% na bargrafie nie musi odpowiadać nominalny zakres pomiarowy). Opcje konfiguracyjne bargrafu obejmują m.in. wybór koloru, możliwość wyświetlania progów załączania przekaźników, zmianę koloru bargrafu w sytuacjach alarmowych itp. Dopuszczalne są następujące charakterystyki regulatorów: liniowa, pierwiastkowa, kwadratowa oraz zdefiniowana przez użytkownika (max. 20-przedziałowa).

Regulator posiada 2 lub 4 wyjścia przekaźnikowe umożliwiające regulację poziomu sygnału mierzonego. Wyjścia przekaźnikowe mogą być sterowane według jednej lub dwu wartości progowych. Regulator może być opcjonalnie wyposażony w aktywne wyjście prądowe pracujące w zakresie 4-20 mA (opcja dostępna tylko z urządzeniami wyposazonymi w 2 przekaźniki). Analogowy sygnał prądowy tworzony jest przez 12-bitowy przetwornik C/A. Podobnie jak w przypadku bargrafu, użytkownik może dowolnie zdefiniować zakres prądów wejściowych odwzorowywanych na nominalny zakres prądów wyjściowych (4-20 mA). Stany alarmowe regulatora mogą być sygnalizowane poprzez prąd wyjściowy za pomocą standardowych sygnałów I>22 mA lub I

Dane techniczne regulatora:
zasilanie: 24V przetwornica lub 85 - 260V AC/DC / max. 4,5 VA,
wyświetlacz:
pojedynczy: 4 x 9 mm (czerwony), 20-punktowy bargraf (czerwono-zielony),
wejście:
prądowe 0-20 mA, 4-20 mA,
zakres pomiarowy:
-999 ÷ +9999 + kropka dziesiętna,
dokładność:
± 0,25% ± jedna cyfra, wyjścia: 2 lub 4 przekaźnikowe (styki zwierne) 1A/250V AC (cos fi = 1) lub typu OC; zasilania czujnika 24V DC/100 mA; aktywne prądowe 4-20 mA (opcja),
interfejs komunikacyjny: RS 485 / Modbus RTU,
stopień ochrony:
IP 65 (od frontu po zastosowaniu dodatkowej ramki); IP 40 (od frontu); IP 20 (obudowa i zaciski podłączeniowe).
