- Producent:
- Tecnologic

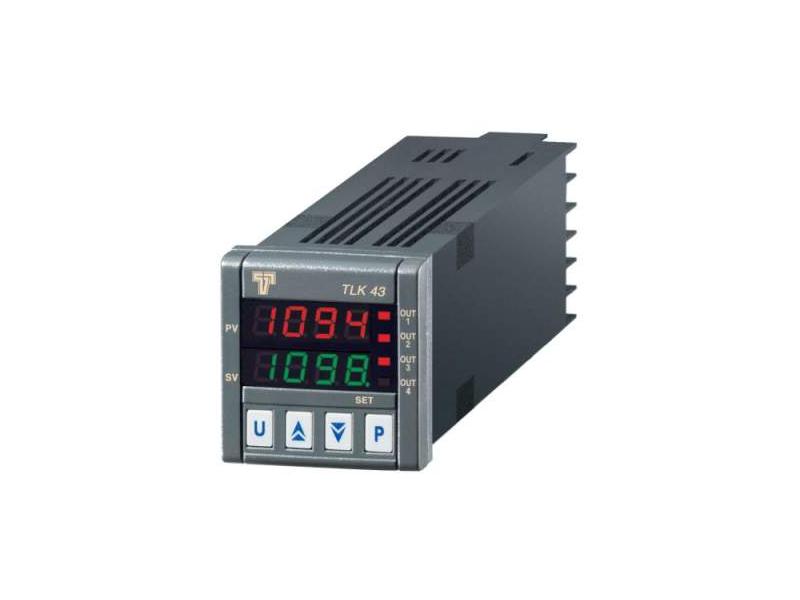

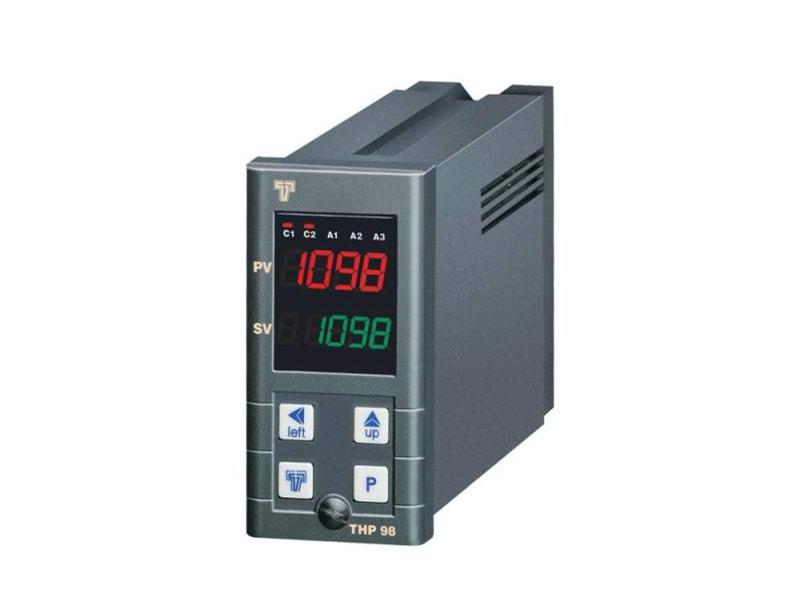

Regulatory z wejściem uniwersalnym serii TLK to grupa urządzeń z wbudowanym algorytmem sterowania PID oraz typowym sterowaniem ON/OFF.
W skład serii wchodzą regulatory różniące się między sobą wymiarem obudowy, rodzajem wejścia oraz funkcją sterowania.

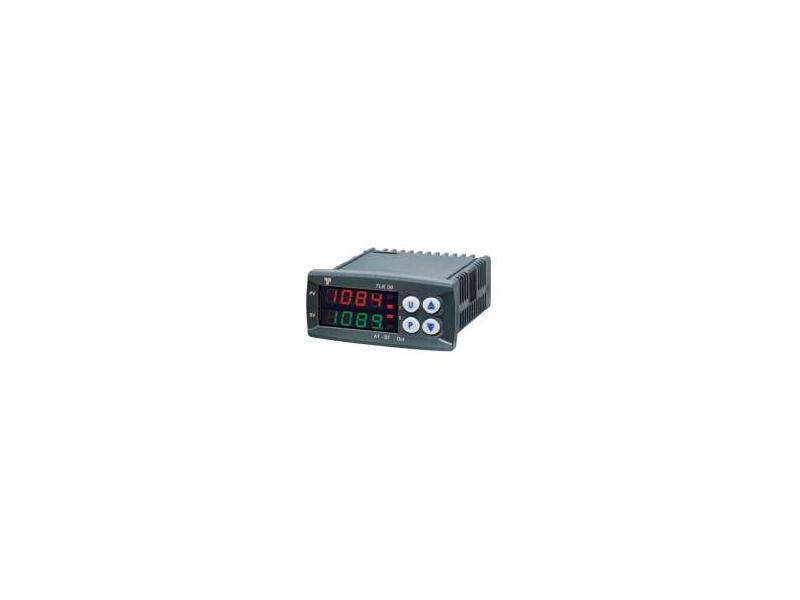

Poniżej opisane zostały przykładowe regulatory - TLK-38 i TLK-39
TLK-38 i TLK-39 są jednokanałowymi, mikroprocesorowymi regulatorami przemysłowymi. Posiadają funkcje sterowania typu: ON/OFF, ON/OFF ze strefą nieczułości (Neutral Zone), z pojedynczym działaniem PID, z podwójnym działaniem PID (grzanie/chłodzenie). Regulatory wyposażone są w algorytmy AUTO-TUNING FAST, SELF-TUNING oraz automatyczną procedurę przeliczania wartości przeregulowania dla sygnału sterowanego - FUZZY OVERSCHOOT CONTROL. Regulatory PID oparte są o algorytm z dwoma stopniami swobody, który optymalizuje ustawienia niezależnie od zakłóceń procesu oraz wartości zadanej. Wartość pomiarowa wyświetlana jest na czerwonym wyświetlaczu LED 4 x 7 mm, wartość zadana na umieszczonym poniżej zielonym wyświetlaczu LED 4 x 7 mm (w TLK-39), zaś stany wyjść sygnalizowane są za pomocą 2 diod LED. Regulator pozwala na zapamiętanie 4 wartości progu działania (Set Point) i może być wyposażony do 2 wyjść typu przekaźnikowego (REL) lub napięciowego typu SSR.
Główne zalety:
- alarm w przypadku uszkodzenia toru pomiarowego (Loop-Brak Alarm),
- kontrola nad prędkością osiągania wartości zadanej,
- funkcja programowania gradientu narastania i opadania sygnału sterującego,
- funcja Soft-Startu,
- funkcja ochrony przed uszkodzeniem urządzenia sterującego dla sterowania typu ON/OFF,
- wielopoziomowe MENU programowania ułatwiające obsługę.
Dane techniczne regulatorów przemysłowych:
Zasilanie: 12 VAC/VDC, 24 VAC/VDC, 100 - 240 VAC ± 10% / 50 - 60 Hz
Pobór mocy: średnio 4 VA
Wyświetlacz: pojedynczy 4 x 12 mm (TLK-38); podwójny 4+4 x 7 mm (TLK-39)
Wejścia konfigurowalne: 4 konfiguracje; czujnikowe - termopary J, K, S; czujnik temperatury pracujący w podczerwieni J i K zakres A; czujnik rezystancyjny Pt 100; PTC KTY 81-121 (990 W @ 25°C); NTC 103AT-2 (10 KW @ 25°C); wejście napięciowe: 0 ÷ 50 mV, 0 ÷ 60 mV, 12 ÷ 60 mV; analogowe - prądowe 0/4 ÷ 20 mA (51 W), napięciowe 0/1 ÷ 5 V, 0/2 ÷ 10 V (1 MW)
Dokładność: ± 0,5% w całym zakresie temperatur pracy
Max. błąd wynikający z kompensacji zimnych końców dla termopary: 0,04°C/°C w zakresie 0 ÷ +50°C, po 20 min. pracy urządzenia
Wyjścia: max. 2 x przekaźnikowe SPDT (8 A-AC1, 3 A-AC3 / 250 VAC), trwałość elektryczna: min. 100 000 operacji; napięciowe dla zasilania SSR, obciążenie 8 mA przy 8 VDC z zabezpieczeniem przeciwzwarciowym
Wyjście zasilające: 10 VDC / 20 mA max, tylko dla urządzeń z zas. 12 VAC/VDC
Sterowanie: dwustanowe ON/OFF, Neutral Zone, PID pojedynczego i podwójnego sterowania
Ilość nastaw: do 4 programowalnych nastaw
Próbkowanie: 8 pomiarów / sek.
Temp. pracy: 0°C ÷ +50°C
Temp. składowania: -10°C ÷ +60°C
Stopień ochrony: IP 65 montaż z użyciem specjalnej uszczelki
Wilgotność otoczenia: względna 30 ÷ 95 RH% bez kondensacji
Obudowa: tablicowa
Materiał obudowy: UL 94 V0
Wymiary obudowy: 33 x 75 mm, głębokość 64 mm
Wymiary otworu: 29 x 71 mm
