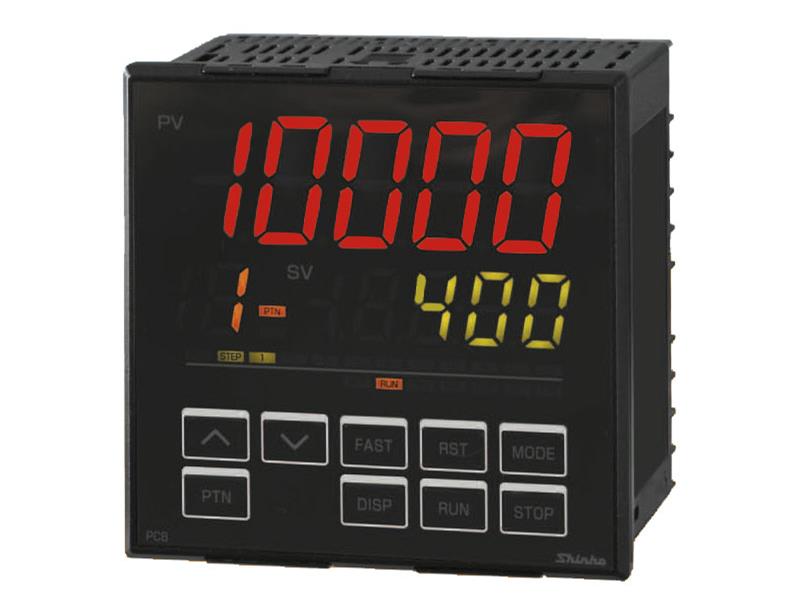

Programowalne regulatory temperatury i procesu PCB1
- Producent:
- Shinko Technos
- Numer katalogowy:
- PCB1
Programowalne regulatory temperatury i procesu PCB1.

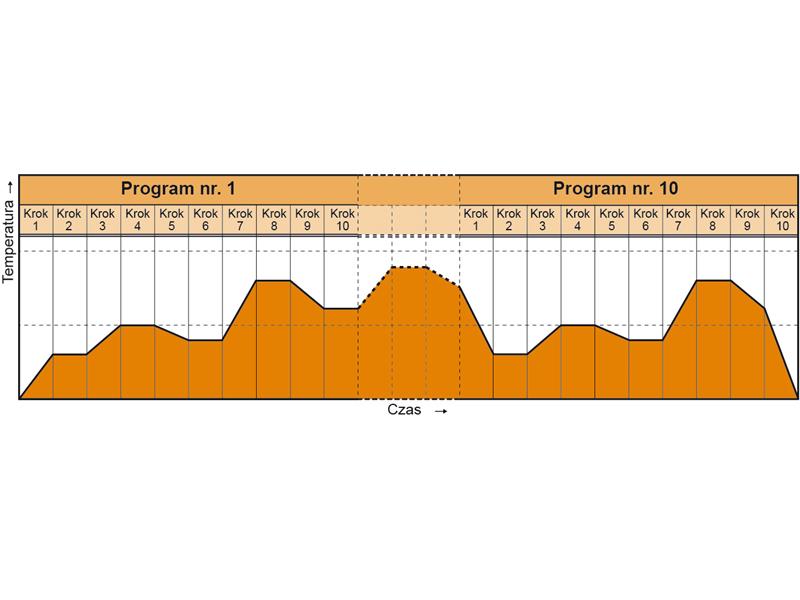

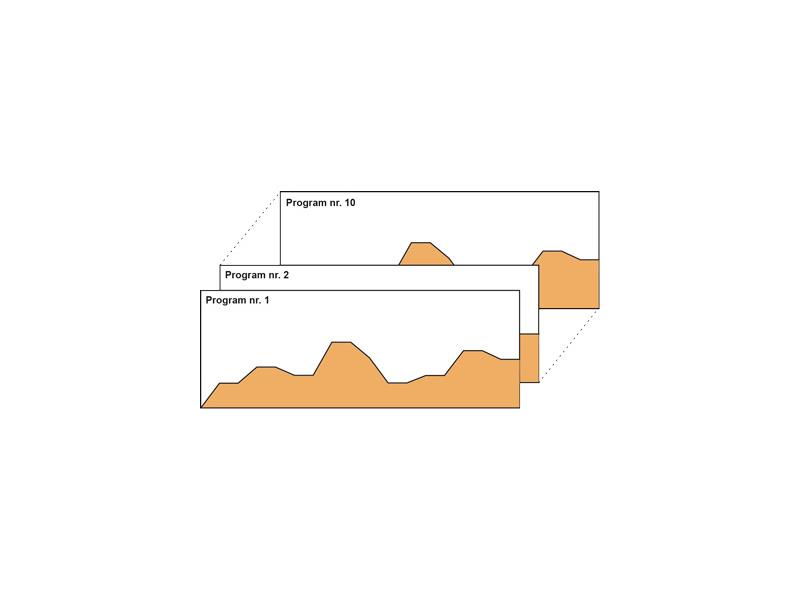

Regulator temperatury i procesu z serii PCB1 to w pełni elektroniczny i uniwersalny programator PID o dużych możliwościach i walorach użytkowych. Regulator programowalny temperatury PCB1 przeznaczony jest szczególnie do aplikacji, w których wymagany jest określony przebieg procesu w czasie (tzw. regulacja programowa, regulacja z rampą programową). Programator temperatury PCB1 stosowany jest przede wszystkim do pomiaru, regulacji i kontroli temperatury, wilgotności względnej, ciśnienia, itp. w różnorodnych procesach technologicznych wymagających określonego przebiegu w czasie. Programowalny regulator temperatury posiada możliwość ustawienia i zapamiętania do 10 programów (krzywych grzania), każdy program może się składać z max 10 kroków (odcinków czasowych). Poszczególne programy regulatora mogą być również łączone z sobą (tworząc program składający się nawet z 100 odcinków) lub automatycznie powtarzane wybraną ilość razy (0...10000razy).
Każdy krok programu regulatora programowalnego składa się z wartości zadanej kroku, czasu dojścia lub utrzymania temperatury lub innej wielości regulowanej, funkcji oczekiwania oraz numeru zestawu nastaw PID. Regulator temperatury dokonuje sekwencyjnego przełączania nastaw wg. ustawionego programu czasowego. Każdy krok programu może mieć przypisany inny numer zestawu nastaw PID (max 10 zestawów nastaw PID). Umożliwia to zastosowanie regulatora w różnych urządzeniach, które mają różną dynamikę w różnych przedziałach regulowanej temperatury. Regulatory programowalne PCB1 mogą być również stosowany do tradycyjnej regulacji stałowartościowej.
Regulator PCB1 ze względu na swoje funkcje i możliwości oraz prostotę obsługi jest stosowany najczęściej w piecach jako sterownik i regulator do wypału ceramiki, fusingu szkła, obróbki cieplnej materiałów (hartowania, wyżarzania, odprężania, itp.).
Szereg standardowo wbudowanych funkcji zwiększa znacząco możliwości użytkowe regulatorów procesowych PCB1:
- Funkcja automatycznego doboru nastaw (auto-tuning PID) pozwala na uzyskanie bardzo dobrych rezultatów regulacji, nawet przez użytkowników bez doświadczenia i specjalistycznej wiedzy na temat procesu regulacji.
- Funkcja oczekiwania umożliwia automatyczne zatrzymanie postępu czasu programu, jeżeli na końcu kroku występuje różnica pomiędzy wartością zadaną i regulowaną większa niż ustawiona wartość oczekiwania (proces nie nadąża za regulatorem). Zapobiega to przejściu regulatora do realizacji następnego kroku w przypadku, gdy występuje różnica pomiędzy wartością zadaną i wartością mierzoną.
- Funkcja HOLD umożliwia ręczne zatrzymanie postępu czasu i przejście na regulację stałowartościową, z wartością zadaną z chwili włączenia funkcji HOLD (wstrzymania).
- Funkcja opuszczenia aktualnie wykonywanego kroku i przejścia do następnego kroku (funkcja postępu programu).
Programowalne regulatory temperatury PCB1 wyposażone są w uniwersalne wejście pomiarowe współpracujące z czujnikami Pt100, czujnikami termoelektrycznymi (termopary typu: J, K, N, T, R, S, B) oraz sygnałami analogowymi (0/4...20mA, 0...1V, 0...5V, 1...5V, 0...10VDC). Wybór typu wejścia, zakresu wskazań, funkcji i parametrów alarmów są dowolnie programowane przez użytkownika za pomocą klawiatury. Użytkownik ma do wyboru różne metody regulacji: np. PID z funkcją automatycznego doboru nastaw PI, PD, P lub załącz/wyłącz (ON-OFF) z ustawianą histerezą. Regulatory PCB1 mogą być wyposażone w wyjście regulacyjne przekaźnikowe lub napięciowe logiczne (dla przekaźnika SSR), prądowe liniowe 4...20mA, napięciowe liniowe 0...10V lub inne.
Programowalne regulatory temperatury (programatory) z serii PCB1 mogą być wyposażone w:
- Max 3 wyjścia zdarzeń (do sygnalizacji stanów alarmowych, wyjście sygnału czasu, sygnalizacji trwania lub zakończenia programu, itp.),
- Wyjście sygnału czasu może służyć do sterowania jakimiś urządzeniami zewnętrznymi. Wyjście jest aktywowane na określony czas po upłynięciu ustawionego czasu od momentu rozpoczęcia regulacji programowej. Wyjście to może służyć np. do otwierania kominków, klap lub włączania dopływu gazu, itp.
- 2 wejścia binarne do sterowania pracą programu:
- Zdalny wybór numeru programu
- Zdalny START/STOP regulacji programowej
- Zdalne wstrzymanie regulacji programowej (regulacja stałowartościowa z wartością zadaną z chwili uruchomienia HOLD)
- Zdalne opuszczenie aktualnie wykonywanego kroku i przejście do następnego kroku (funkcja postępu programu)
- Zdalne przełączenie działania regulacji (działanie wprost/odwrotne)
- Interfejs komunikacyjny RS-485 z protokołem producenta Shinko lub Modbus RTU/ASCII umożliwia łatwą integrację regulatorów ze sterowniami PLC, panelami dotykowymi HMI oraz rozproszonym systemami automatyki (SCADA). Interfejs umożliwia również cyfrowe wysyłanie lub odbiór wartości zadanej z innych regulatorów wyposażony w interfejs RS-485 (cyfrowa transmisja wartości zadanej SVTC).
- Dodatkowe wyjście regulacyjne (tzw. grzanie/chłodzenie)
- Alarm przepalenia grzałek (20 lub 100A)
- Wyjście retransmisyjne 4...20mA do retransmisji wartości regulowanej, zadanej lub wartości sygnału regulacyjnego (MV) do innych urządzeń.
Programowalne regulatory temperatury PCB1 ze względu na swoje funkcje i możliwości przeznaczone są przede wszystkim do montażu w wszelkiego rodzaju piecach do obróbki cieplnej (hartowania, odpuszczania, wyżarzania i wszelkiej normalizacji), piecach laboratoryjnych, autoklawach, suszarniach, piecach do wypału ceramiki (programatory do wypału ceramiki) oraz w piecach i wannach do wytopu szkła i metali, piecach do fusingu. Regulatory procesowe mogą byś stosowane również w wszelkiego rodzaju instalacjach przesyłowych w wielu gałęziach przemysłu.
Zobacz nasze pozostałe elekktroniczne termoregulatory i programatory temperatury do wypału cermiki na naszej stronie pod adresem http://acse.pl.
