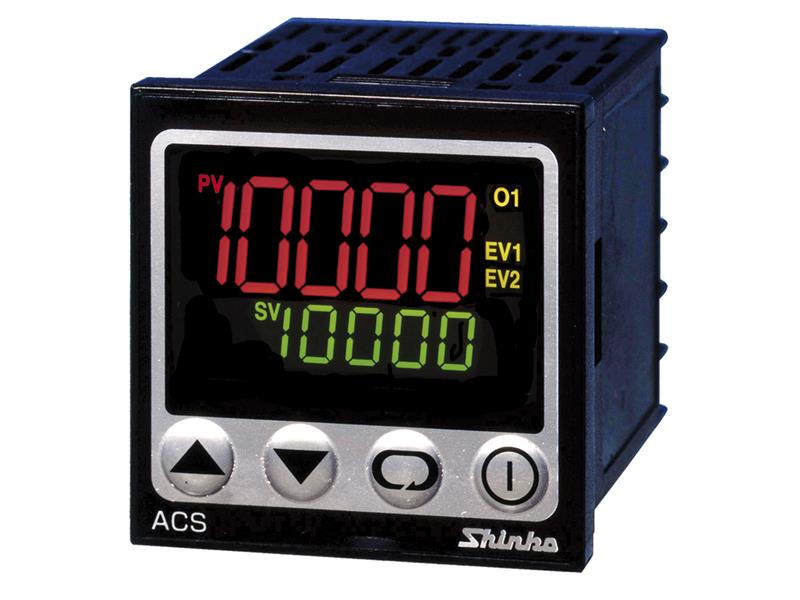

Regulatory temperatury ACS-13A

Regulatory temperatury i procesów z kolorowym wyświetlaczem LCD z serii ACS-13A

Regulatory temperatury i procesów z serii ACS-13A przeznaczone są do regulacji temperatury, wilgotności, ciśnienia i innych wielkości fizycznych w różnorodnych procesach technologicznych. Dzięki swoim parametrom i rozbudowanym funkcjom użytkowym, możliwe jest ich zastosowanie do większości typowych zadań stabilizacji temperatury i innych wartości fizycznych. Funkcja automatycznego doboru nastaw pozwala na uzyskanie bardzo dobrych rezultatów regulacji, nawet przez użytkowników niemających doświadczenia i wiedzy specjalistycznej z zakresu automatyki.

Regulatory temperatury ACS-13A umożliwiają m.in.:

• wybór elementu pomiarowego
• wybór sposobu działania wyjścia alarmowego
• limitowanie prędkości zmian wyjścia,
• zmianę działania wyjścia z grzania na chłodzenie,
• miękki start regulacji, rampa itp. wg potrzeb użytkownika.
• kolorowy 11 segmentowy wyświetlacz LCD pozwala na konfigurację koloru wyświetlania wartości regulowanej PV w zależności od procesu. Regulator temperatury może być konfigurowany standardowo za pomocą klawiatury lub złącza USB, kabla komunikacyjnego CMA i oprogramowania do konfiguracji, rejestracji i monitoringu SWM-ACS01M.

Opcjonalna funkcja komunikacji szeregowej RS-485 z protokołem MODBUS ASCII lub RTU umożliwia łatwą integrację z systemami automatyki. Ze względu na rozmiary i cenę regulatory temperatury ACS-13A są często łączone za pomocą RS-485 z sterownikami PLC (zastępując moduły PID sterownika) co powoduje obniżenie koszów instalacji i zwieszenie niezawodności i prędkości działania całego układu regulacji.

Regulatory temperatury ACS-13A ze względu na swoje funkcje i możliwość przeznaczone są przede wszystkim do montażu w wtryskarkach, wytłaczarkach, maszyna pakujących, urządzeniach laboratoryjnych, piecach do obróbki cieplnej a także w innych instalacjach przesyłowych w wielu gałęziach przemysłu.

Dane techniczne:

• Wejście pomiarowe: K, J, R, S, B, E, T, N, C, PL-II, Pt100, JPt100, 4...20mA, 0...20mA, 0...1V, 0...10V, 1...5V, 0...5V
• Dokładność: typowo ±0,2% zakresu ±1 cyfra
• Okres próbkowania: 250ms
• Wyjście regulacyjne: przekaźnikowe, SSR, prądowe: 4...20mA,
• Wyjście alarmowe A1: przekaźnikowe
• Metody regulacji: PID (z funkcją automatycznego doboru nastaw), PI, PD i P (z funkcją kasowania offsetu), włącz/wyłącz (z nastawianą histerezą)
• Zasilanie: 100...240VAC lub 24VAC/DC
• Stopień ochrony: IP66
• Wymiary: 48x48x56mm
• Inne funkcje: rampa, miękki start regulacji, konfigurowane kolory wyświetlania, odłącznie wyjścia regulacyjnego, regulacja ręczna/automatyczna, blokada nastaw, przesunięcie wejścia itp.

Opcje

• Dodatkowe wyjście alarmowe [A2]: przekaźnikowe
• Wyjście alarmu przepalenia grzałek [W...]: przekaźnikowe
• Dodatkowe wyjście regulacyjne grzanie/chłodzenie [D...]: przekaźnikowe, SSR,
• Interfejs komunikacyjny [C5]: RS485
• Zewnętrzne sterowanie nastawami [SM]: możliwość wyboru z zewnątrz zapamiętanych nastaw
