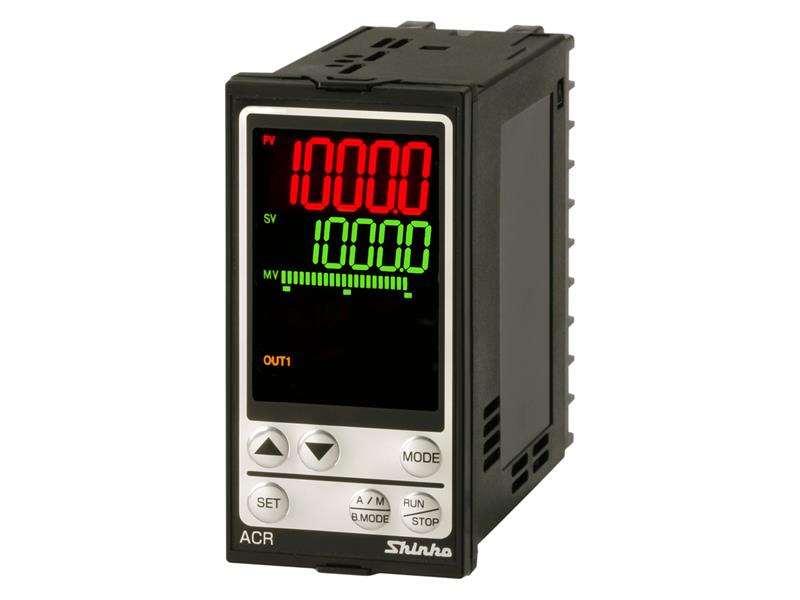

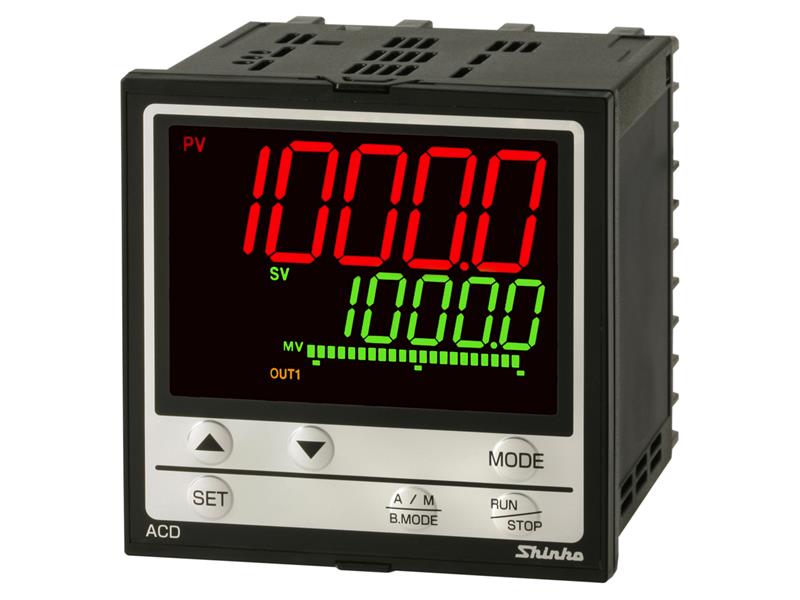

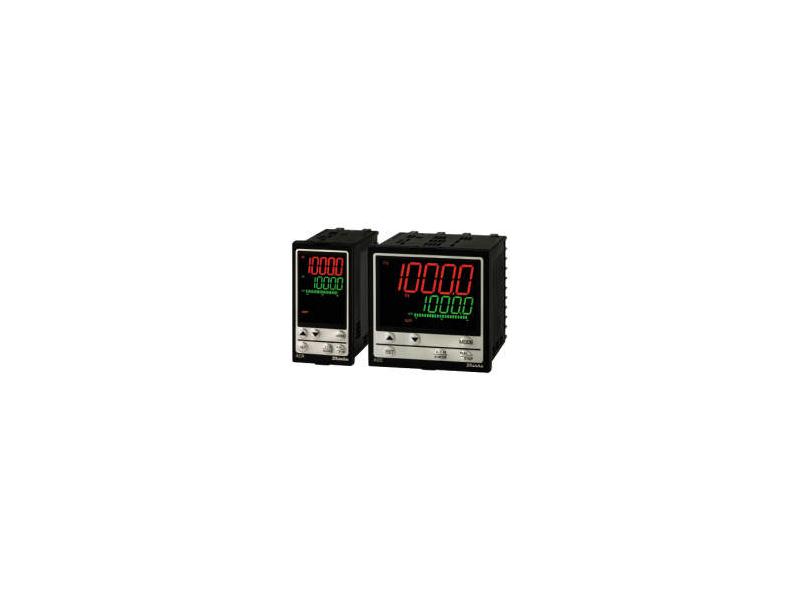

Regulatory temperatury i procesów ACR-13A i ACD-13A
- Producent:
- Shinko Technos
- Numer katalogowy:
- ACR-13A, ACD-13A
Regulatory temperatury i procesów z serii ACR-13A i ACD-13A.
Regulatory temperatury i procesów z serii ACR-13A i ACD-13A to wielofunkcyjne regulatory z algorytmem PID do regulacji i kontroli temperatury. Dzięki uniwersalnemu wejściu pomiarowemu regulatory umożliwiają również regulację i kontrolę innych wielkości w różnorodnych procesach technologicznych. Dzięki swoim parametrom i rozbudowanym funkcjom, możliwe jest zastosowanie regulatorów do większości zadań regulacji. Funkcja automatycznego doboru nastaw pozwala na uzyskanie bardzo dobrych rezultatów regulacji nawet przez użytkowników niemających doświadczenia w obsłudze regulatorów temperatury.
Regulatory posiadają możliwość konfiguracji sposobu działania wyjścia regulacyjnego (grzanie lub chłodzenie) i wyjść alarmowych, limitowanie sygnału wyjściowego, itp. (wg potrzeb użytkownika). Regulatory temperatury posiadają duży, czytelny i kolorowy wyświetlacz LCD oraz bargraf cyfrowy. Bargraf cyfrowy może służyć do wyświetlania wartości sygnału regulacyjnego (MV) lub też wartość odchyłki od wartości regulowanej (DV). Regulatory temperatury są standardowo wyposażone w 2 wyjścia alarmowe oraz posiadają możliwość rozbudowy do max 5 wyjść.
Regulatory procesowe ACR-13A i ACD-13A wyposażone są w specjalną funkcję grup nastaw PID z możliwością ich automatycznego przełączania. Funkcja grup nastaw PID umożliwia zapisanie do pięciu zestawów nastaw PID oraz przypisanie im stref działania. Po włączeniu tej fukncji nastawy PID są automatyczne przełączane w zależności od punktu pracy regulatora.
Opcjonalnie regulatory temperatury mogą być wyposażone w:
- analogowe wejście zdalnego zadawania wartości nastawy (EA), np. do regulacji kaskadowej,
- wejścia cyfrowe zdalnego sterowania pracą regulatora (EI),
- analogowe wyjście retransmisyjne (TA), np. rejestracji procesu regulacji temperatury
- dodatkowe wyjście regulacyjne (chłodzenia) (D...) do regulacji typu grzanie chłodzenie
- interfejs komunikacyjny RS-232 lub RS-485 z wybieranym protokołem komunikacyjnym Shinko lub MODBUS (ASCII lub RTU) (C, C5).
Regulatory temperatury ACR-13A i ACD-13A są regulatorami programowalnymi co oznacza, że mogą wykonywać program składający się z max 15 kroków (odcinków czasowych). Do każdego kroku przypisana może być wartość zadana, czas trwania kroku, wartość oczekiwania i wartości alarmów.
Regulatory programowalne temperatury ACR-13A i ACD-13A ze względu na swoje możliwości i zawansowane funkcje są używane najczęściej do regulacji temperatury w piecach do wypału ceramiki, fusingu, wytopu i do obróbki cieplnej (hartowania, wyżarzania, odpuszczania, itp.)
Dane techniczne regulatorów temperatury:
- Regulacja: PID, PD, PI, P, ON/OFF
- Wielozakresowe wejście
- Próbkowanie 125ms
- Kolorowy, 5-cyfrowy, 11 segmentowy wyświetlacz LCD
- Automatyczny dobór nastaw, kasowanie offsetu
- Przełączanie grup nastaw PID (max 5 grup)
- Regulacja programowa (krzywa 15 kroków)
- Regulacja trójstawna krokowa (ON/OFF servo)
- Regulacja grzania, chłodzenia lub grzania/chłodzenia
- Regulacja automatyczna/ręczna

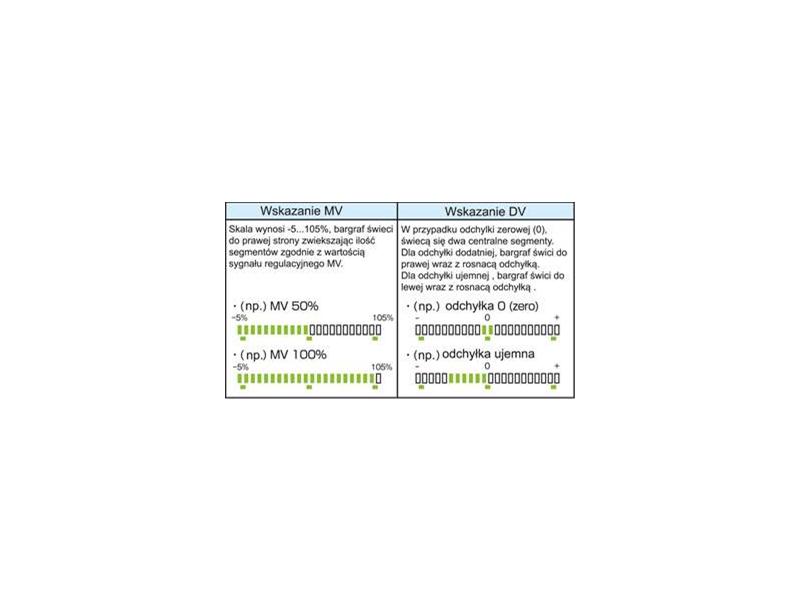

- Bargraf cyfrowy sygnału wyjściowego MV lub odchyłki DV
- Max. 5 wyjść zdarzeń (alarmy, timer, sygnał czasu i zakończenie programu)
- RS-232C lub RS-485 (Shinko ASCII, ModBus ASCII/RTU)
- Rampa (limitowanie prędkości zmian wartości w czasie)
- Wejście binarne
- Wejście zdalnego zadawania wartości SV
- Wyjście retransmisyjne
- Możliwość konfiguracji za pomocą SWS-AC001M (USB)
Podstawowe cechy regulatorów temperatury:
- • Uniwersalne wejście pomiarowe
Tyb wejścia pomiarowego jest wybierany za pomocą klawiatury: K, J, R, S, B, E, T, N, PL -II, C(W/Re5 -26), Pt100, JPt100¸4...20mA, 0...20mA, 0...10mV, -10...10mV, 0...50mV, 0...100mV, 0...1V, 0...5V, 1...5V, 0...10V
- Wyjście regulacyjne (do określenia podczas zamawiania):
- Przekaźnikowe: przekaźnik 3A, 250VAC
- Napięciowe logiczne: 0/12VDC (do sterowania SSR)
- Napięciowe ciągłe: 0...10VDC
- Prądowe ciągłe: 4...20mA/0...20mA
- Wejścia zdarzeń (alarmowe) EVT1...EVT5
Regulator może być wyposażony w max. 5 wyjść przekaźnikowych, które mogą pracować jako:
- wyjścia alarmowe,
- wyjście alarmu przepalenia grzałek,
- wyjście alarmu przerwania pętli regulacji,
- wyjście timera,
- wyjście sygnału czasu,
- wyjście zakończenia programu
- Regulacja programowa max. 15 kroków (odcinków czasowych)
Regulator może wykonywać regulację programową (krzywą grzania) składającą się z max. 15 odcinków czasowych. Ustawiane są: temperatura kroku, czas kroku i funkcja oczekiwania.

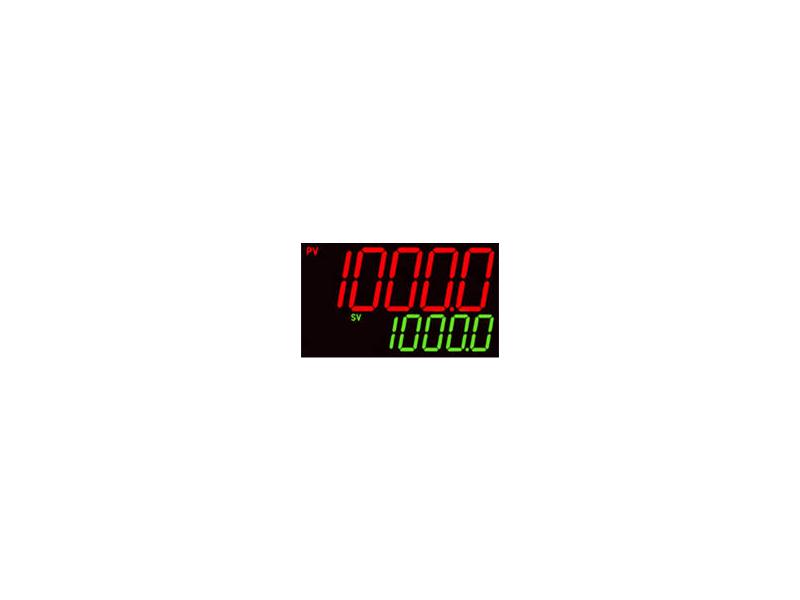

- Duży, czytelny, kolorowy, 5-cyfrowy, 11 segmentowy wyświetlacz LCD
- Wyświetlacz PV regulatora ACD-13A: 24.0x11.0mm, wyświetlacz SV/MV/TIME: 14.0x7.0mm.
- Wyświetlacz PV regulatora ACR-13A: 14.0x5.4mm, wyświetlacz SV/MV/TIME display: 10.0x4.6mm.

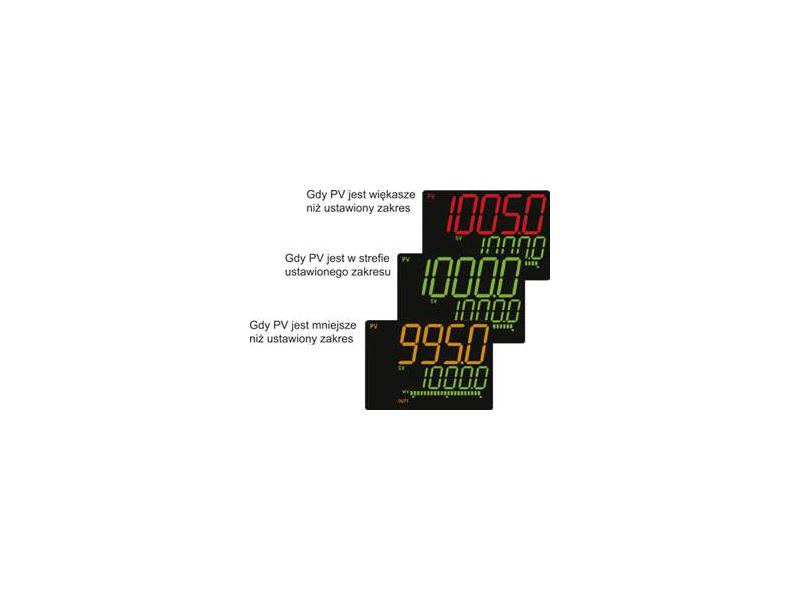

- Programowalne tryby pracy wyświetlacza PV
- Wyświetlacz PV: czerwony, zielony lub pomarańczowy
- Sygnalizacja zdarzeń (alarmów EVT1 do EVT5): alarm OFF - zielony, alarm ON - czerwony lub alarm OFF - pomarańczowy, alarm ON - czerwony
- Tryb ciągłej zmiany koloru PV: pomarańczowy - zielony - czerwony
- Tryb ciągłej zmiany koloru PV + sygnalizacja zdarzeń EVT1...EVT5
- Bargraf cyfrowy sygnału wyjściowego MV lub odchyłki DV
- Automatyczne przełączanie grup nastaw PID (max 5 grup)
Zobacz inne nasze programowalne regulatory temperatury znajdujące się w naszej ofercie.
