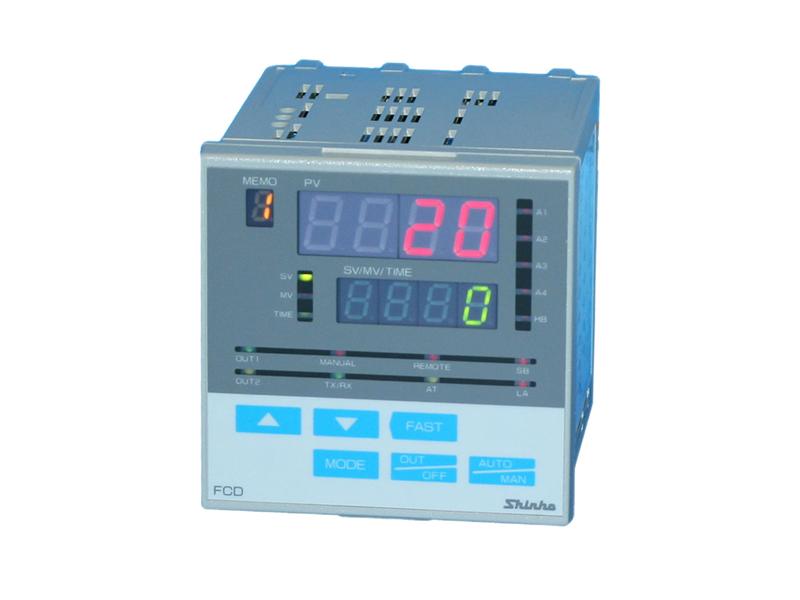

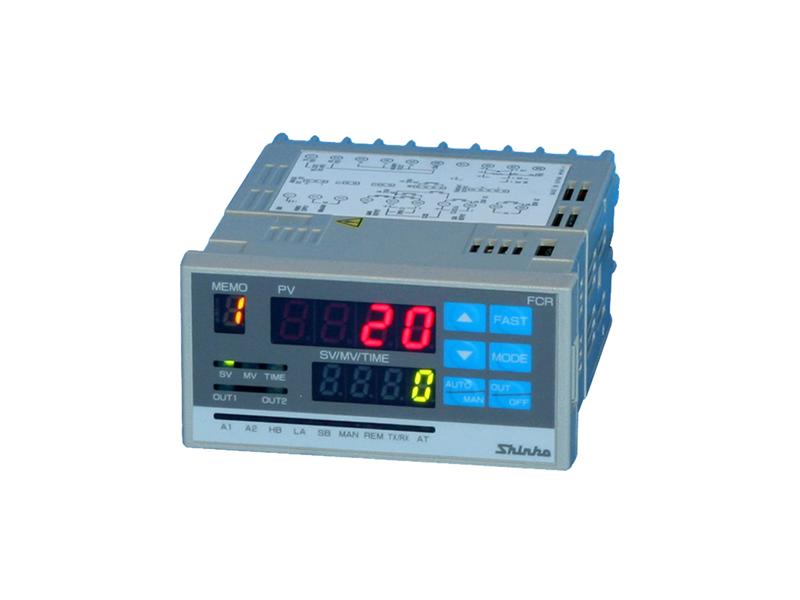

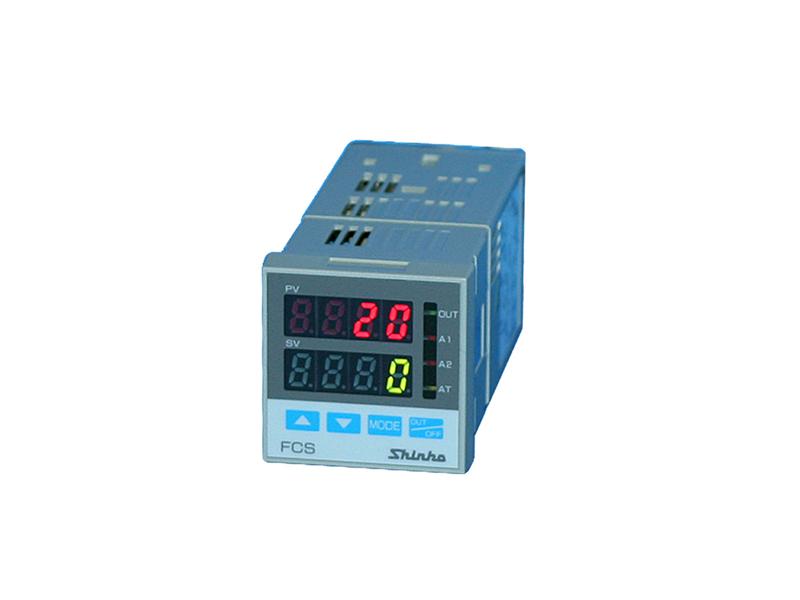

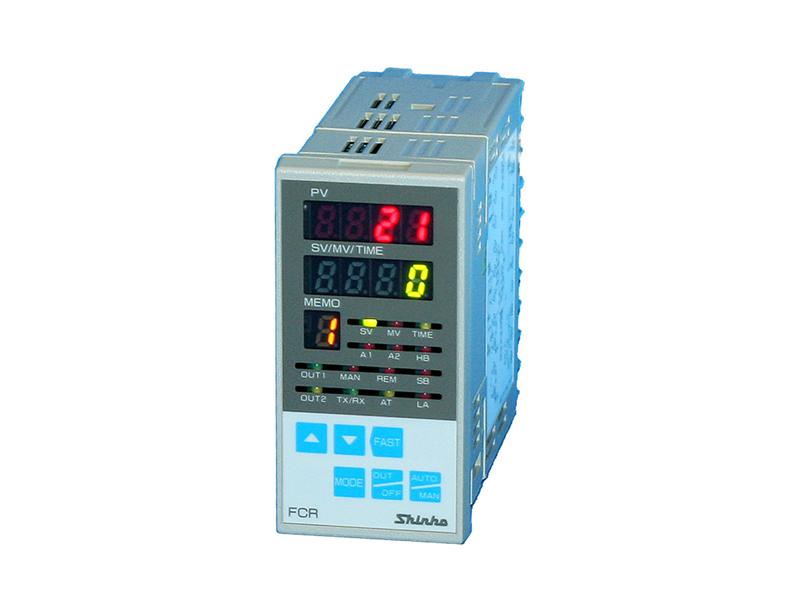

Regulatory temperatury z serii FCS-13A, FCS-23A, FCR-13A, FCR-15A, FCD-13A
Regulatory temperatury z serii FCS-13A, FCS-23A, FCR-13A, FCR-15A, FCD-13A
Producent:
ACSE, Shinko
Numer katalogowy:
FCS-13A, FCS-23A, FCR-13A, FCR-15A, FCD-13A

Regulatory procesowe PID.

Regulatory temperatury z serii FCS-13A, FCS-23A, FCR-13A, FCR-15A, FCD-13A i FCD-15A są jednokanałowymi regulatorami temperatury, wilgotności, ciśnienia itp. o dużych możliwościach użytkowych i przeznaczonymi regulacji temperatury. Regulatory posiadają wbudowane zaawansowane algorytmy podnoszące znacząco parametry jakościowe regulacji np.: regulacja z autokorektą nastaw (fuzzy self-tuning PID).

Funkcja fuzzy self-tuning PID powoduje automatyczne precyzyjne korygowanie nastaw PID w czasie pracy regulatora zapewniając stabilną regulację. Gdy wartość regulowana narasta, regulator wykonuje procedurę regulacyjną wg parametrów PID dobranych uprzednio, w przypadku wystąpienia zakłóceń regulator wykonuje w razie potrzeby procedurę korekty nastaw PID:

  • Jeśli zakłócenie jest niwelowane szybko, regulator nie koryguje nastaw.
  • Jeśli zakłócenie jest niwelowane powoli regulator dokonuje korekty nastaw w celu przyspieszenia czasu regulacji.
  • Jeśli zakłócenie powoduje przeregulowanie, regulator dokonuje korekty nastaw aby przeregulowanie nie występowało.
  • Jeśli występuje oscylacja, regulator sprawdza kształt fali i dokonuje odpowiedniej korekty nastaw.

Regulator może pracować również bez uruchomionej procedury automatycznego doboru nastaw. Przy pierwszym użyciu regulatora można użyć regulacji PID z auto-tuningiem lub ręcznie wprowadzić nastawy. Częstotliwość występowania przeregulowań lub niedoregulowań została radykalnie obniżona dzięki nowo opracowanemu algorytmowi regulacji. Funkcja zabezpieczająca przed przeregulowaniem nie działa tuż po chwilowym zaniku zasilania, zamiast niej działa automatyczne zabezpieczenie chroniące przed nadmiernym wzrostem sygnału, zabezpieczając przed nadcałkowaniem. Czas trwania procedury automatycznego doboru nastaw został skrócony o ok. 5...30% w porównaniu z poprzednimi wersjami regulatorów.

Regulatory temperatury z serii FCS-13A, FCS-23A, FCR-13A, FCR-15A, FCD-13A, FCD-15Aposiadają tryb regulacji programowej. Funkcja ta umożliwia regulację programową skladającą się z max 7 kroków (odcinków czasowych)

Dane techniczne:

  • Wejście pomiarowe: K, J, R, S, B, E, T, N, C, PL-II, Pt100, JPt100, 4...20mA, 0...20mA, 0...1V,
  • Dokładność: typowo ±0,2% zakresu ±1 cyfra
  • Okres próbkowania: 125ms
  • Wyjście regulacyjne: przekaźnikowe, SSR, prądowe: 4...20mA, trójstawne SERVO
  • Wyjście alarmowe A1: przekaźnikowe
  • Metody regulacji: Fuzzy PID, PID (z funkcją automatycznego doboru nastaw), PI, PD i P (z funkcją kasowania offsetu), włącz/wyłącz (z nastawianą histerezą)
  • Zasilanie: 100...240VAC lub 24VAC/DC
  • Stopień ochrony: IP54
  • Wymiary: 48x48x100mm (FCS), 48x96x100mm (FCR), 96x96x100mm (FCD)
  • Inne funkcje: odłącznie wyjścia regulacyjnego, regulacja ręczna/automatyczna, blokada nastaw, przesunięcie wejścia, regulacja programowa, praca w kaskadzie itp.



Opcje

  • Dodatkowe wyjście alarmowe [A2]: przekaźnikowe
  • Wyjście alarmu przepalenia grzałek [W...]: przekaźnikowe
  • Dodatkowe wyjście regulacyjne grzanie/chłodzenie [D...]: przekaźnikowe, SSR, prądowe 4...20mA
  • Wejście zewnętrznego zadawania (praca w kaskadzie)[E...]: 0/4...20mA, 0...1V lub 1...5V
  • Wyjście retransmisyjne [T...]: 4...20mA lub 0...1V
  • Interfejs komunikacyjny [C...]: RS232 lub RS485
  • Zewnętrzne sterowanie nastawami [SM]: możliwość wyboru z zewnątrz zapamiętanych nastaw
  • Wyjście alarmu przerwania pętli regulacji [LA]: przekaźnikowe
  • Wyjście zasilacza [P24]: 24VDC ±3VDC

Obecnie regulatory temperatury FCS-13A, FCS-23A, FCR-13A, FCR-15A, FCD-13A i FCD-15A nie są już produkowane, zastąpiły je nowe regulatory temperatury i procesu. Zobacz szczegóły techniczne na naszej stronie internetowej https://acse.pl.

Zobacz inne regulatory temperatury znajdujące się w naszej ofercie - https://acse.pl.
