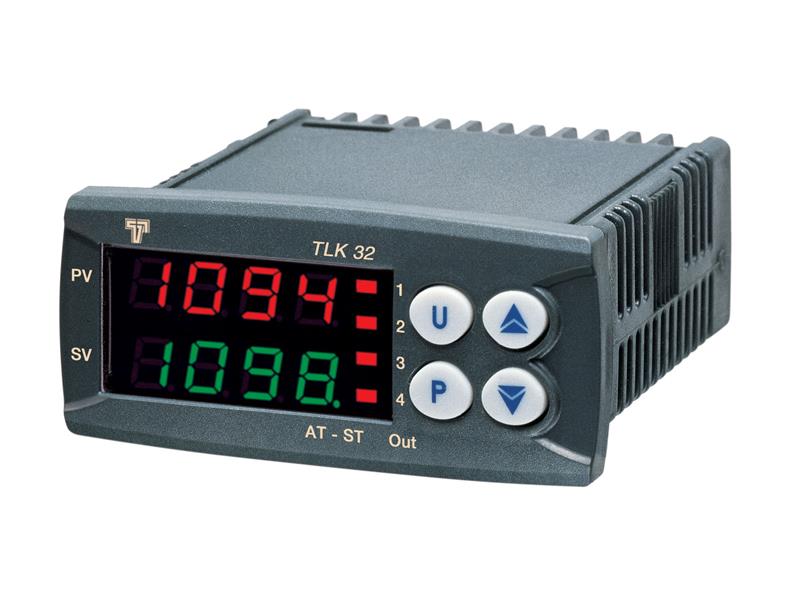

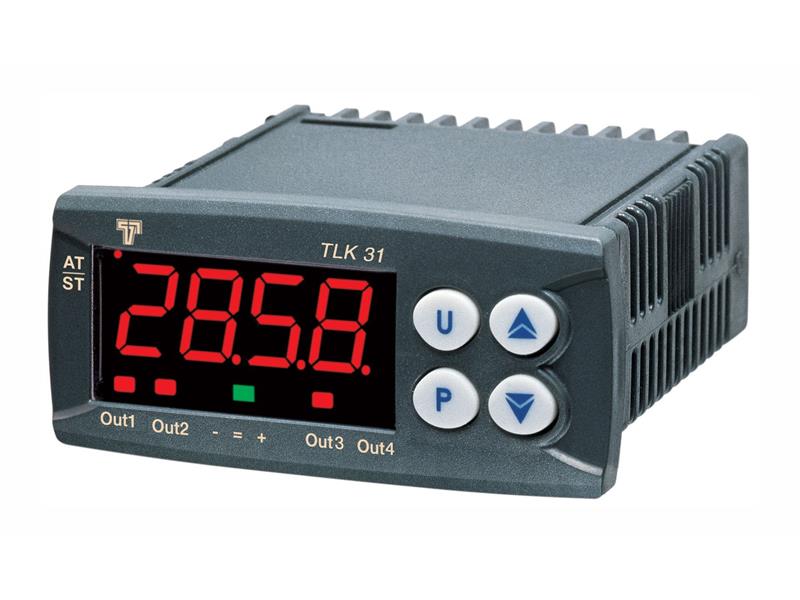

Regulatory uniwersalne PID: TLK-31, TLK-32

TLK-31/TLK-32 to jednokanałowe, mikroprocesorowe regulatory przemysłowe PID. Posiada funkcje sterowania typu: ON/OFF, ON/OFF ze strefą nieczułości (Neutral Zone), z pojedynczym (grzanie) i z podwójnym (grzanie/chłodzenie) działaniem PID. Regulator wyposażony jest w algorytm AUTO-TUNING FAST, SELF-TUNING oraz automatyczną procedurę przeliczania wartości przeregulowania dla sygnału sterowanego - FUZZY OVERSCHOOT CONTROL. Regulator PID oparty jest o algorytm z dwoma stopniami swobody, który optymalizuje ustawienia niezależnie od zakłóceń procesu oraz wartości zadanej. Wartość pomiarowa wyświetlana jest na wyświetlaczu LED, zaś stany wyjść sygnalizowane są za pomocą 4 diod LED. Regulator pozwala na zapamiętanie 4 wartości progu działania (Set Point) i może być wyposażony do 4 wyjść typu przekaźnikowego (REL) lub napięciowego typu SSR. Regulator ma wbudowaną komunikację RS-485 (Modbus RTU, JBUS) oraz 2 konfigurowalne wejście cyfrowe.

Główne zalety regulatora przemysłowego:
- pojedynczy (TLK-31) lub podwójny (TLK-32) wyświetlacz LED,
- duża liczba wejść (termopara / Pt100 / prądowe / napięciowe),
- wyjście sterujące: przekaźnikowe, napięciowe (do sterowania SSR),
- ON/OFF lub PID z funkcją automatycznego dostrajania i samodzielnego dostrajania,
- możliwość regulacji w trybie standardowym lub grzania i chłodzenia

Dane techniczne regulatorów przemysłowych:
Zasilanie: 12V AC/DC
Wyświetlacz: LED, TLK-31: pojedynczy 4 x 12 mm lub TLK-32: podwójny: 4 x 7 mm (czerwony) + 4 x 7 mm (zielony)
Wejścia: 4 konfiguracje
czujnikowe - termopary J, K, S; czujnik temperatury pracujący w podczerwieni J i K zakres A; czujnik rezystancyjny Pt 100; PTC KTY 81-121 (990 W @ 25°C); NTC 103AT-2 (10 KW @ 25°C); wejście napięciowe: 0 ÷ 50 mV, 0 ÷ 60 mV, 12 ÷ 60 mV
analogowe - prąd. 0/4 ÷ 20 mA (51 W), nap. 0/1 ÷ 5 V, 0-1 V, 0/2 ÷ 10 V (1 MW)
Wejście cyfrowe (opcja): 2 wejścia - wolne zaciski napięciowe
Dokładność: ± 0,5% w całym zakresie temperatur pracy
Wyjścia: max. 4 przekaźnikowe, trwałość elektryczna: min. 100 000 operacji; max. 3 x napięciowe dla zasilania SSR, obciążenie 8 mA / 8 VDC; wyj. zasilające: 10 VDC / 20 mA max
Sterowanie: dwustanowe ON/OFF, Neutral Zone, PID, wszystkie programowalne
Próbkowanie: 130 ms
Interfejs komunikacyjny (opcja): RS-485 / Modbus RTU (JBUS)
Prędkość transmisji: wybierana w zakresie 1200 ÷ 38400 b/sek.
Temp. pracy: 0°C ÷ +50°C
Temp. składowania: -10°C ÷ +60°C
Obudowa: tablicowa
Materiał obudowy: UL 94 V0
Wymiary obudowy: 78 x 35 x 75,5 mm
