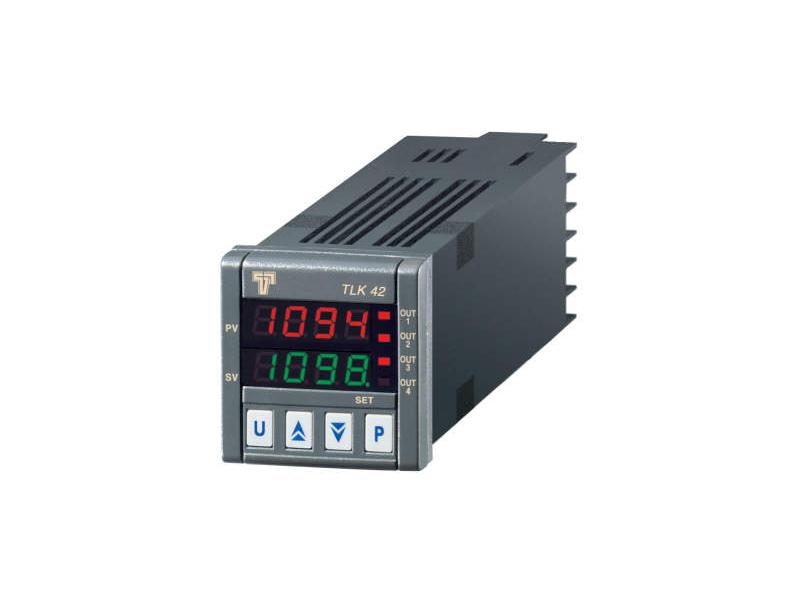

Regulatory uniwersalne PID: TLK-41, TLK-42, TLK-43
Regulatory uniwersalne PID: TLK-41, TLK-42, TLK-43
Producent:
Simex

Seria TLK-41, 42, 43 to jednokanałowe, mikroprocesorowe regulatory przemysłowe z uniwersalnym wejściem analogowym. Posiadają funkcje sterowania typu: ON/OFF, ON/OFF ze strefą nieczułości (Neutral Zone), z pojedynczym (grzanie) i z podwójnym (grzanie/chłodzenie) działaniem PID zrealizowane również za pomocą dwóch wyjść analogowych. Regulatory wyposażone są w algorytmy AUTO-TUNING FAST, SELF-TUNING oraz automatyczną procedurę przeliczania wartości przeregulowania dla sygnału sterowanego - FUZZY OVERSCHOOT CONTROL. Regulator PID oparty jest o algorytm z dwoma stopniami swobody, który optymalizuje ustawienia niezależnie od zakłóceń procesu oraz wartości zadanej. Wartość pomiarowa wyświetlana jest na czerwonym, czterodekadowym wyświetlaczu LED, wartość zadana na umieszczonym poniżej zielonym wyświetlaczu LED (tylko w TLK-42 i -43), zaś stany wyjść sygnalizowane są za pomocą 4 diod LED. Regulator pozwala na zapamiętanie 4 wartości progu działania (Set Point) i może być wyposażony do 4 wyjść typu przekaźnikowego (REL) lub napięciowego typu SSR. Wersja TLK-43 wyposażona jest również w 2 wyjścia analogowe. Każdy regulator serii 4X ma wbudowaną komunikację RS-485 (Modbus RTU, JBUS) oraz wejście detekcji przerwania obwodu grzania.

Główne zalety regulatorów przemysłowych:
- pojedynczy lub podwójny wyświetlacz LED,
- wejścia typu RTD, termoparowe lub analogowe,
- wejście cyfrowe,
- wyjścia sterujące: przekaźnikowe, SSR lub analogowe,
- wejście przekładnikowe do wykrywania przerwania obwodu układu wykonawczego,
- zaimplementowany protokół Modbus RTU oraz JBUS,
- funkcja sterowania z pojedynczym (grzanie) i z podwójnym (grzanie/chłodzenie) działaniem PID, zrealizowane również za pomocą wyjść analogowych.

Dane techniczne regulatora:
Zasilanie: 24V AC/DC, 100 - 240 VAC ± 10% / 50 - 60 Hz
Pobór mocy: średnio 9 VA (10 VA dla TLK-43)
Wyświetlacz: LED, pojedynczy czerwony 4 x 12 mm (TLK-41);
podwójny: czerwony 4 x 7 mm (PV) i zielony 4 x 7 mm (SV) (TLK-42, -43)
Wejścia: uniwersalne programowalne
czujnikowe - termopary J, K, S, B, C, E, L, N, R, T; czujnik temperatury pracujący w podczerwieni J i K zakres A; czujnik rezystancyjny Pt 100; PTC KTY 81-121 (990 W @ 25°C); NTC 103AT-2 (10 KW @ 25°C); wejście napięciowe: 0 ÷ 50 mV, 0 ÷ 60 mV, 12 ÷ 60 mV
analogowe - prądowe 0/4 ÷ 20 mA (51 W), napięciowe 0/1 ÷ 5 V, 0/2 ÷ 10 V (1 MW)
Wejście przekładnikowe do wykrywania przerwania obwodu układu wykonawczego: 1 x 50 mA max.
Wejście cyfrowe: 1 uniwersalne optoizolowane (tylko w TLK-43)
Dokładność: ± 0,15% w całym zakresie temperatur pracy
Wyjścia: max. 4 x przekaźnikowe SPST-NO (wyj. 1: 5 A-AC1, 2 A-AC3 / 250 VAC; wyj. 2,3,4: 3 A-AC1, 1 A-AC3 / 250 VAC), trwałość elektryczna: min. 100 000 operacji; max. 4 x napięciowe dla zasilania SSR, obciążenie 7 mA przy 14 VDC z zabezpieczeniem przeciwzwarciowym; 2 x analogowe 0/4 ÷ 20 mA lub 0/2 ÷ 10 V (dla TLK-43)
Wyjście zasilające: 12 VDC / 20 mA max
Sterowanie: dwustanowe ON/OFF, Neutral Zone, PID pojedynczego i podwójnego sterowania, analogowe nastawne (TLK-43)
Ilość nastaw: do 4 programowalnych nastaw
Próbkowanie: 8 pomiarów / sek.
Interfejs komunikacyjny: RS-485 / Modbus RTU (JBUS)
Prędkość transmisji: wybierana w zakresie 1200 ÷ 38400 b/sek.
Temp. pracy: 0°C ÷ +50°C
Temp. składowania: -10°C ÷ +60°C
Stopień ochrony: IP 54 montaż z użyciem specjalnej uszczelki
Obudowa: tablicowa
Materiał obudowy: UL 94 V0
Wymiary obudowy: 48 x 48 x 89 mm
Wymiary otworu: 45 x 45 mm
