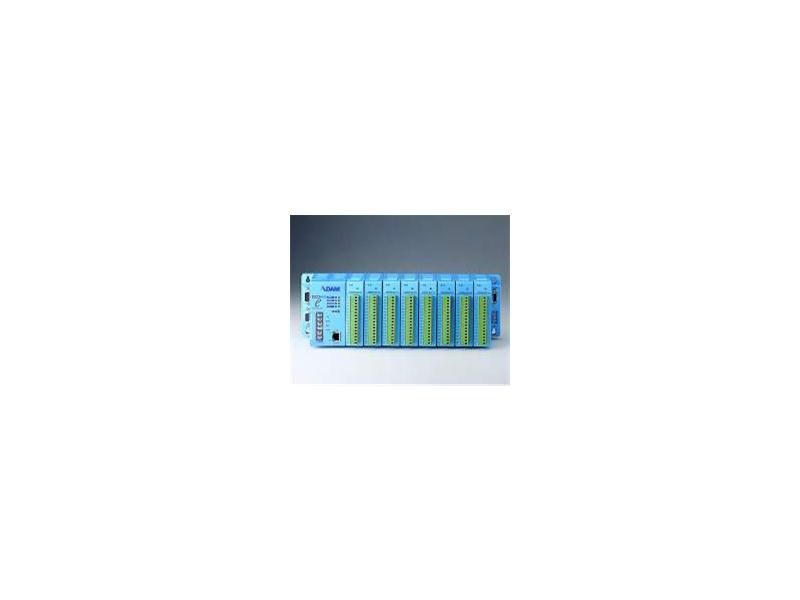

Rozproszone systemy kontrolno pomiarowe ADAM-5000
Rozproszone systemy kontrolno pomiarowe ADAM-5000
Producent:
Advantech
Rozproszone systemy kontrolno pomiarowe ADAM-5000

Krakowska firma CSI Computer Systems for Industry, lider w dostarczaniu rozwiązań dla przemysłu w Polsce, posiada w swojej ofercie sterowniki programowalne zgodne z PLC oraz kasety komunikacyjne z serii ADAM-5000. Grupę tą tworzą kasety cztero lub ośmio portowe oraz szereg dedykowanych modułów kontrolno pomiarowych. Użytkownik ma do dyspozycji kilka rodzajów jednostek bazowych.
Kasety komunikacyjne: ADAM-5000 wyposażona w mikroprocesor 80188 komunikuję się za PC za pomocą RS232/485 oraz protokołu ADAM ASCII/Modbus, lub ADAM-5000/TCP z procesorem RISC, która do komunikacji z PC używa sieci Ethernet i popularnego protokołu Modbus/TCP.
Kasety programowalne (sterowniki):ADAM-5510 oraz ADAM-5510/TCP zbudowane w oparciu o mikroprocesor 80188 z wbudowanym systemem operacyjnym ROM-DOS. Oferują użytkownikowi zasoby pamięci programu, operacyjnej i wirtualnego dysku. Określenie algorytmu pomiarów i sterowania sprowadza się do napisania odpowiedniego programu w języku wysokiego poziomu (Borland Turbo C++ 3.0), skompilowaniu do postaci kodu akceptowanego przez mikroprocesor 80188 i wpisaniu za pomocą komputera PC do pamięci. W ten sposób moduły te mogą stanowić w pełni funkcjonalny kontroler zarządzający pracą dołączonych modułów pomiarowych. Wbudowany zegar czasu rzeczywistego pozwala na uzyskanie dokładnych zależności czasowych niezbędnych w realizacji założonego algorytmu pomiarów i sterowania.
Kolejnym rozwiązaniem firmy Advantech są zgodne z PLC sterowniki programowalne: ADAM-5510EKW oraz ADAM-5510EKW/TP. Współpracują one z popularnym oprogramowaniem marki KW-Software.
Do stworzenia programu sterowania używa się środowiska KW Multiprog a następnie jest on ładowany do sterownika poprzez port RS bądź Ethernet. Oprogramowanie jest w pełni kompatybilne ze światowym standardem IEC61131-3, co pozwala na pisanie programów we wszystkich pięciu językach, stosowanych przy programowaniu PLC takich jak (LD - język drabinkowy, FB - funkcjonalny schemat blokowy, SFC - sekwencyjny schemat funkcjonalny, IL - lista rozkazów, ST - tekst strukturalny).
Zaprezentowane rozwiązania umożliwiają zdalną konfigurację i kalibrację oraz jednoczesny dostęp do danych z poszczególnych modułów. Główną zaletą tych kaset są zastosowane protokoły komunikacji, które w prosty sposób umożliwiają integrację modułu z każdym oprogramowaniem HMI (interfejsów pośredniczących pomiędzy procesem a człowiekiem), korzystających z tych protokołów. Oprogramowanie jednostek bazowych pozwala na diagnostykę sprzętu, a wbudowany Watchdog monitoruje poprawną pracę i w razie potrzeby restartuje system. Kasety komunikacyjne serii ADAM-5000 mogą pracować w zakresie temperatur od -10oC do +70oC przy wilgotności względnej 5~95%. Posiadają też ochronę przeciw przepięciową komunikacji modułu i całego systemu do 1500VDC(2500VDC), oraz toru zasilania i we/wy przed przepięciami do 3000VDC. Konstrukcja obudowy jednostek bazowych umożliwia łatwy montaż na szynie DIN lub dowolnej płaskiej powierzchni.
Do powyższych kaset oferujemy szereg modułów:
- wejść/wyjść analogowych: ADAM-5017/5024
- wejść/wyjść cyfrowych: ADAM-5050/5051/5052/5055/5056
- pomiaru temperatury: ADAM-5013/5018
- wyjścia przekaźnikowe: ADAM-5060/5068/5069
- liczniki: ADAM-5080/5081
- dodatkowe porty RS: ADAM-5090/5202
- moduł sterownika silników krokowych:ADAM-5240
- czytnik kart SD: ADAM-5030
Duże możliwości konfiguracyjne prezentowanych rozwiązań sprawiają, że znajdują one szerokie zastosowanie w automatyce przemysłowej przy tworzeniu rozproszonych systemów kontrolno pomiarowych, będąc alternatywą dla znacznie droższych, a analogicznych funkcjonalnie rozwiązań innych producentów popularnych na polskim rynku.


Szczegółowe informacje:
CSI Computer Systems for Industry
tel. (12) 638-37-50
ipc@csi.net.pl

Dystrybutor

CSI S.A.

Adres: Sosnowiecka 89, 31-345 Kraków
Nr telefonu: 12 390 61 80 Pokaż numer
Faks: 12 638 37 52 Pokaż numer
Adres e-mail: kontakt@csi.pl
WWW: www.csi.pl
