Rozproszone układy sterowania z we/wy ASEM

Firma ASEM wprowadziła do oferty modułowy system zdalnych we/wy ARIO 500 przeznaczony do rozbudowy paneli i sterowników PAC.

Rozwiązanie ARIO 500 składa się ze stacji bazowych magistrali, zasilaczy oraz wyboru kompaktowych modułów we/wy. Konstrukcja modułów we/wy jest podzielona na dwie oddzielne części: mechaniczną (zawierającą zaciski, podłączenie do magistrali i do zasilania oraz zaczep na szynę DIN) i część elektroniczną, którą stanowią we/wy. Stacja bazowa zapewnia komunikację z urządzeniem nadrzędnym, udostępniając dane z podłączonych we/wy za pomocą wewnętrznej, wysokowydajnej szyny. Każda stacja bazowa jest dostarczana sparowana z modułem zasilacza.

System ARIO 500 zapewnia komunikację w standardach EtherCAT i Modbus TCP, zapewniając odpowiednie typy stacji bazowych. Do jednej stacji można podłączyć do 64 modułów we/we.

Dostępne są następujące typy modułów we/wy:

• moduły cyfrowe (4- lub 8-kanałowe, wejścia z czasem reakcji do 2 µs, wyjścia 0,5 A i 2 A; wybrane modele są wyposażone w funkcje diagnostyczne).
• moduły analogowe (2- lub 4-kanałowe, z rozdzielczością 16 bitów, do wyboru we/wy napięciowe i prądowe, a także do pomiaru temperatury dla najpopularniejszych typów czujników. Wszystkie typy mają wbudowane funkcje diagnostyczne).
• moduły enkoderów (z jednym lub dwoma kanałami, dla enkoderów inkrementalnych i absolutnych).

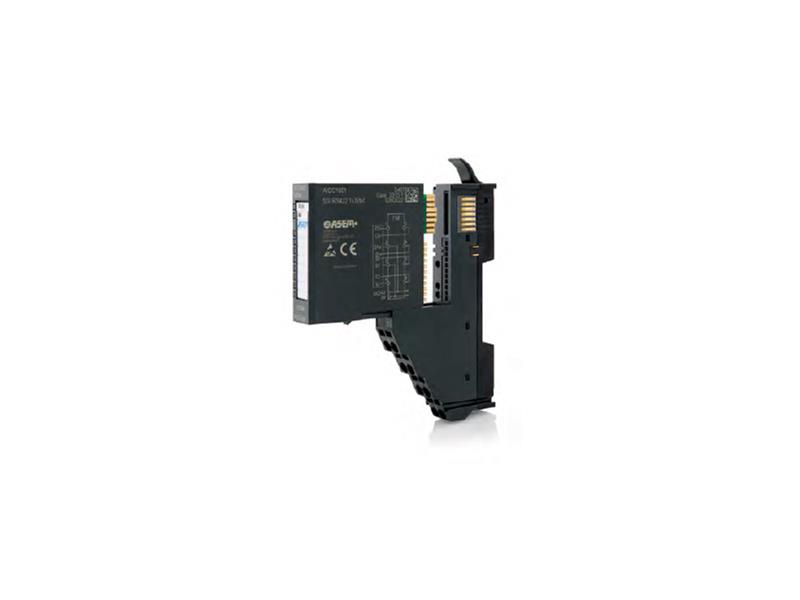

Montaż modułów jest bardzo prosty − każdy moduł ma blokowany zaczep na szynę DIN i dźwignię, i może być wymieniany bez usuwania sąsiednich modułów. Dodatkowo, dzięki mechanizmowi „slide & plug" możliwe jest wyjmowanie części elektronicznej modułu, podczas gdy część mechaniczna i okablowanie pozostają na miejscu.

System ARIO 500 uzupełnia portfolio rozwiązań PAC firmy ASEM opartych na Soft PLC CODESYS. Stacje bazowe i moduły we/wy są konfigurowalne i programowane za pomocą CODESYS.
Rozwiązanie doskonale realizuje zadania w rozproszonych układach sterowania i automatyki.
