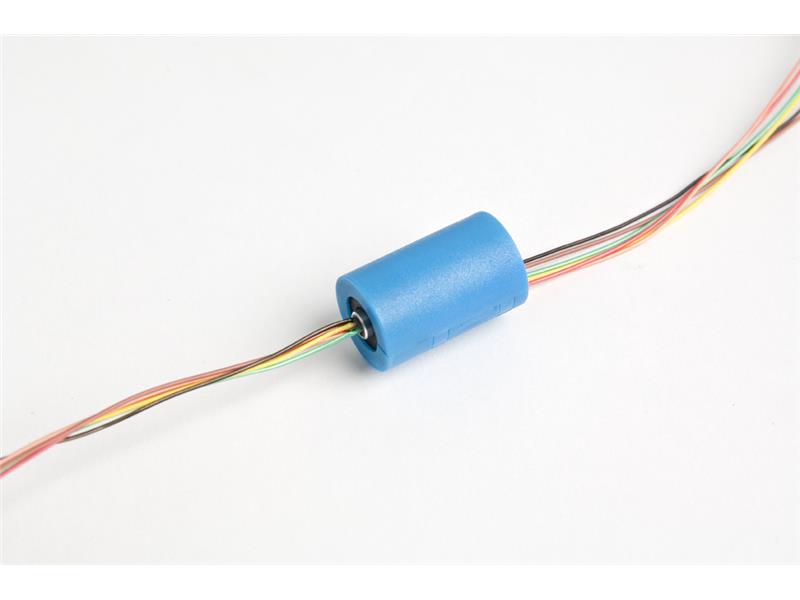

SC012 Złącze obrotowe

Złącze obrotowe renomowanego niemieckiego producenta, którego wyłącznym przedstawicielem na terytorium Polski jest firma KWAPIL. Kompaktowe wymiary oraz szeroki zakres temperatur pracy umożliwiają zastosowanie elementu w aplikacjach o ograniczonej przestrzeni montażowej i bardzo trudnych warunkach atmosferycznych.

Dane elektryczne:

• 3, 6 lub 12 pierścieni obrotowych,
• maksymalnie 2A na jeden pierścień,
• maksymalnie 48 VDC,
• rezystancja izolacji: 1000 mOhm @ 500 VDC,
• styki: złoto-złoto
• przweody: miedź pokryta srebrem w izolacji PTFE.

Dane mechaniczne:

• maksymalna prędkośc: 250 obr/min,
• stopień ochrony: IP 40,
• temperatura pracy: -20...+80 stopni Celsjusza,
• połączenie rotor / stator: przewody 300 mm; AWG 28/19,
• łożyska: uszczelnione, stalowe miniaturowe łożyska kulkowe,
• obudowa: PC GF,
• średnica zewnętrzna: 12 mm.

Opcje:

• Flansz montażowa z 3 otworami o średnicy 3,3 mm rozmieszczone na średnicy 18,5 mm,
• Inna ilośc pierścieni obrotowych na zapytanie.

Więcej informacji na www.ltn-servotechnik.com oraz www.kwapil.pl
