SCM5B – kondycjonery sygnałów

Kondycjonery sygnałów Dataforth SCM5B zostały zaprojektowane do środowisk przemysłowych aby zapewnić ochronę systemów pomiarowych przed przepięciami i zakłóceniami. Kondycjonery SCM5B generują wysokiej jakości sygnał analogowy przeznaczony do systemu akwizycji danych.
W ofercie jest ponad 250 modeli, dostępne są zarówno moduły wejściowe jak i moduły wyjściowe. Wejścia analogowe modułów SCM5B (napięcie, prąd, termopary, czujniki RTD, akcelerometry, potencjometry, czujniki tensometryczne, częstotliwość itd.) poddawane są filtrowaniu, sygnał wejściowy jest izolowany galwanicznie, wzmacniany i przetwarzany w wysokiej jakości sygnał wyjściowy, który można zmierzyć przez system akwizycji danych i sterowania. Moduły wyjść analogowych akceptują wysokiej jakości sygnał z systemu sterującego a następnie buforują, izolują, wzmacniają i przekształcają sygnał w prąd lub napięcie przekazywane do sterowanych urządzeń wykonawczych.

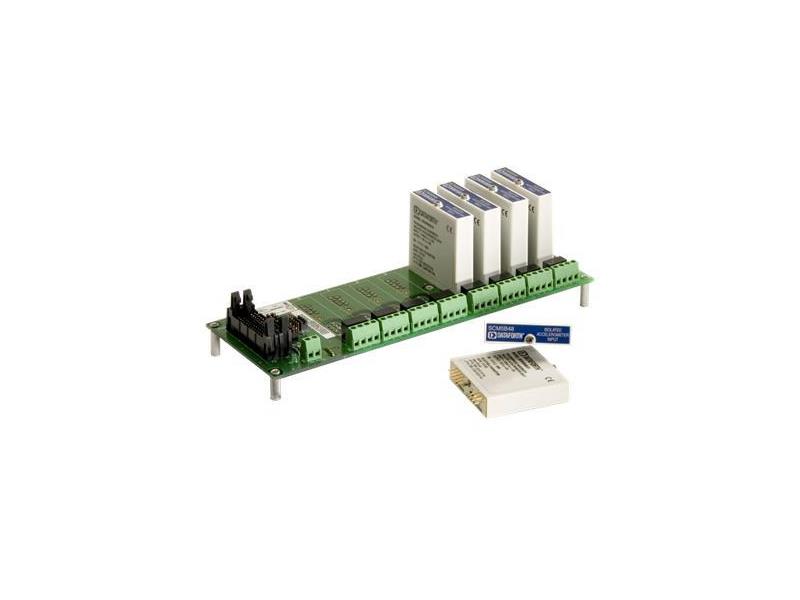

Moduły kondycjonujące SCM5B dostarczane są w hermetycznej obudowie (58mm x 57mm x 15mm), sygnały są wyprowadzone na złączach szpilkowych (14 pinów). Do serii SCM5B oferowany jest szeroki wybór paneli przyłączeniowych – od 1 kanałowych – do 16 kanałowych. Panele mogą być wolnostojące lub przystosowane do montażu na szynie DIN.

CHARAKTERYSTYKA:
- szeroki wybór modułów, ponad 250 modeli
- wejścia napięciowe, prądowe, termopary, czujniki RTD, akcelerometry, wejścia potencjometryczne, czujniki tensometryczne, częstotliwość
- wyjścia: 0-5V, 0-10V, ±5V, ±10V, 0-1mA, 0-20mA, 4-20mA
- Izolacja 3- lub 4-drożna: wejście, wyjście, zasilanie oraz czujnik (dotyczy czujników z wzbudzeniem napięciowym lub prądowym)
- Common Mode Rejection: 160 dB
- Normal Mode Rejection: 95dB
- filtr 6-biegunowy
