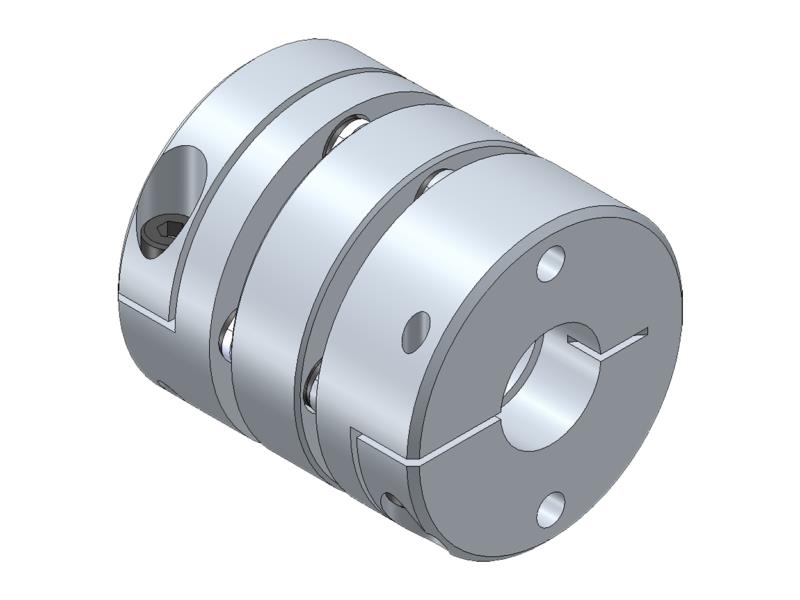

Seria DCD

przenoszony moment obrotowy: 0,6 ~ 250 Nm
wiercenie ∅D1: 3~45mm
maksymalna prędkość: 10000 obr./min
materiał: stal nierdzewna/aluminium
Rozmiar: DCS-005, DCS-010, DCS-020, DCS-030, DCS-035, DCS-040, DCS-050, DCS-060, DCS-080, DCS-090, DCS-100

Miniaturowa konstrukcja sprzęgieł dwutarczowych ze śrubami ustalającymi.
Za pomocą śrub ustalających można zamocować włożone wały z obu stron sprzęgła.
Sprzęgła tarczowe serii DCD składają się z dwóch tarcz centralnych i przegubów zaciskowych po bokach.
Ten typ sprzęgła kompensuje odchyłki osiowe i kątowe. Jednakże odchylenie promieniowe musi być minimalne.
Dzięki minimalnym wymiarom montażowym złącza te można montować w różnych wąskich przestrzeniach.

Kluczowe właściwości:

łatwy montaż
skrętnie sztywny
bezobsługowy
odporny na zużycie
odporny na korozję
kompensacja ugięcia wału nadaje się do zastosowań wymagających dużych prędkości i odwrotnych
tanie rozwiązanie

Specyfikacja techniczna:

Nominalny przenoszony moment obrotowy (w zależności od modelu): 0,6~250 Nm (pełne dane znajdują się w zakładce „Parametry");
Materiał: wykonany ze stali nierdzewnej, piasty z aluminium;
Zakres temperatur: -30°C do +100°C;
Maksymalna prędkość: 10 000 obr/min;
Powierzchnie stykowe: muszą być wolne od oleju i smaru;
Tolerancja montażu: g6 lub h7.
Opcje opcjonalne:

Rowek wpustowy zgodny z DIN 6885
