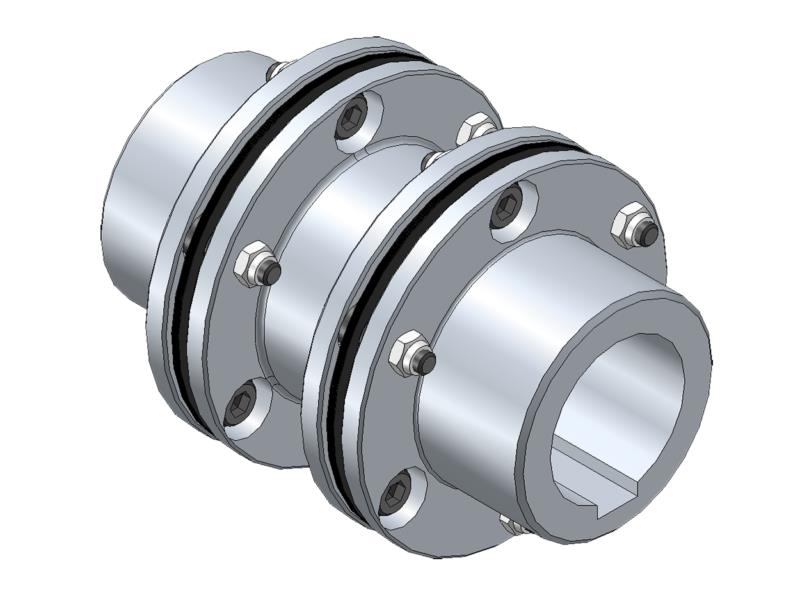

Seria FSK/CB

przenoszony moment obrotowy: 18 ~ 36000 Nm
wiercenie ∅D1/D2: 18~180mm
maksymalna prędkość: do 12000 obr./min
materiał: Stal nierdzewna
Rozmiar: FSK/CB 1.8, FSK/CB 9, FSK/CB 17, FSK/CB 32, FSK/CB 75, FSK/CB 135, FSK/CB 240, FSK/CB 400, FSK/CB 650, FSK/CB 2100, FSK/CB 3600

Sprzęgła tarczowe znajdują zastosowanie wszędzie tam, gdzie wymagana jest wysoka niezawodność, precyzja i bezobsługowość pracy. Dzięki minimalnym wymiarom montażowym złącza te można montować w różnych wąskich przestrzeniach.
Sprzęgła tarczowe serii FSK/CB składają się z dwóch centralnych tarcz i segmentów z rowkiem wpustowym po obu stronach.
Ten typ sprzęgła kompensuje odchyłki osiowe i kątowe. Jednakże odchylenie promieniowe musi być minimalne.

Kluczowe właściwości:

łatwy montaż
skrętnie sztywny
jednolita struktura
bezobsługowy
kompensacja niewspółosiowości wału (tylko ciśnienie osiowe i promieniowe)
odporny na zużycie odporny na korozję
proste połączenie za pomocą długopisu

Specyfikacja techniczna:

Nominalny przenoszony moment obrotowy (w zależności od modelu): 18~36000 Nm (pełne dane znajdują się w zakładce „Parametry");
Materiał: wykonany ze stali o wysokiej wytrzymałości i elastyczności;
Zakres temperatur: do +240°C;
Maksymalna prędkość: 12000 obr/min;
Powierzchnie stykowe: muszą być wolne od oleju i smaru;
Tolerancja montażu: g6 lub h7.

Opcje opcjonalne:

gwint zamiast wiercenia
