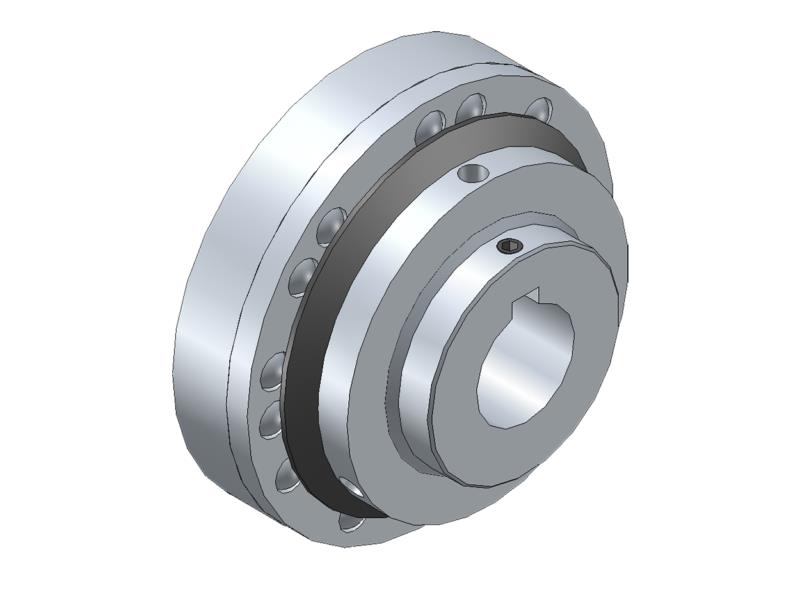

Seria SWK

przenoszony moment obrotowy: 2~1000 Nm
wiercenie ∅D1: 10~75mm
maksymalna prędkość: 1000 ~ 3000 obr./min
materiał: stal
Rozmiar: SWK 10, SWK 30, SWK 60, SWK 100, SWK 200, SWK 300, SWK 500, SWK 1000

Sprzęgła bezpieczeństwa serii SWK służą do bezpiecznego mechanicznego odłączenia części wirującej od silnika, w przypadku przekroczenia zadanego momentu obrotowego, np. w razie wypadku lub zablokowania się części mechanicznej.
Po przekroczeniu zadanego momentu obrotowego kulki wyskoczą z rowków dociskanych przez sprężynę talerzową i sprzęgło będzie się swobodnie obracać.
Rozłączenie sprzęgła można wykryć za pomocą czujnika indukcyjnego.
Po usunięciu usterki sprzęgło można uruchomić po prostu obracając pierścień. Standardowo na każdy obrót przypada jedno położenie umożliwiające ponowne włączenie sprzęgła. Sprzęgła bezpieczeństwa produkowane są w dwóch zakresach nastaw momentu obrotowego 1TKN i 2TKN, w zależności od ilości zastosowanych sprężyn talerzowych.
Sprzęgła mają wstępnie ustawiony moment obrotowy z możliwością regulacji w zakresie ±10%.
Sprzęgła bezpieczeństwa serii SWK wykorzystują do połączenia wał drążony z wpustem. Przechowywanie odbywa się po stronie klienta.

Kluczowe właściwości:

Precyzyjne wyłączanie z dużą dokładnością powtarzalności
Hartowane powierzchnie gwarantują długą żywotność
Szybkie odłączenie obciążenia
Opcjonalnie wiele pozycji dla wersji z ponownym lub synchronicznym załączeniem
Kompaktowa, osiowo krótka wersja
Proste połączenie za pomocą wałka z kołkiem

Specyfikacja techniczna:

Nominalny przenoszony moment obrotowy (w zależności od modelu): 2~1000 Nm (pełne dane znajdują się w zakładce „Parametry");
Materiał: stal Zakres temperatur: -30°C do +120°C;
Maksymalna prędkość: 1000 ~ 3000 obr./min;
Tolerancja montażu: g6 lub h7.

Opcje opcjonalne:

Konstrukcja synchroniczna – wiele pozycji na obrót w celu ponownego załączenia sprzęgła.

Link do produktu: Seria SWK
