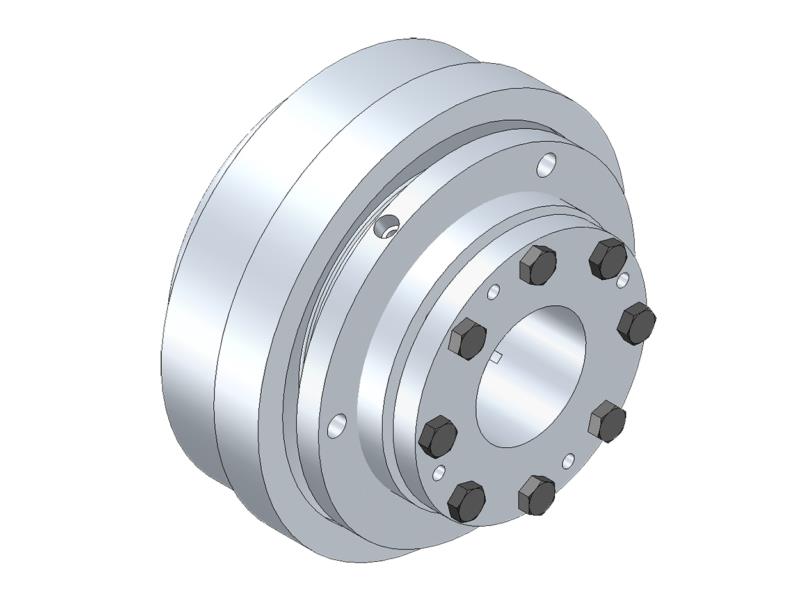

Seria SWK/CB-CP

przenoszony moment obrotowy: 5~1500 Nm
wiercenie ∅D1: 10~65mm
maksymalna prędkość: 800 ~ 4000 obr./min
materiał: stal
Rozmiar: SWK/CB-CP 30, SWK/CB-CP 60, SWK/CB-CP 200, SWK/CB-CP 300, SWK/CB-CP 500, SWK/CB-CP 800

Sprzęgła bezpieczeństwa serii SWK/CB-CP służą do bezpiecznego mechanicznego odłączenia części wirującej od silnika w przypadku przekroczenia nastawionego momentu obrotowego, np. w razie wypadku lub zablokowania się części mechanicznej.
Po przekroczeniu zadanego momentu obrotowego kulki wyskakują z rowków, które dociskane są przez sprężynę talerzową i sprzęgło obraca się swobodnie.
Rozłączenie sprzęgła można wykryć za pomocą czujnika indukcyjnego.
Po usunięciu usterki sprzęgło można uruchomić po prostu obracając pierścień.
Standardowo na każdy obrót przypada jedno położenie umożliwiające ponowne włączenie sprzęgła.
Sprzęgła mają wstępnie ustawiony moment obrotowy z możliwością regulacji w zakresie ±10%.
Sprzęgła bezpieczeństwa serii SWK/CB-CP wykorzystują do połączenia dwa wały drążone z tuleją stożkową ściskaną (CB) lub wpustem (CP).
Sprzęgło wyposażone jest w elastyczny mieszek, który eliminuje pewną niewspółosiowość wałów.
Przechowywanie odbywa się po stronie klienta.

Kluczowe właściwości:

Bezluzowe sprzęgło bezpieczeństwa z malejącą charakterystyką sprężyny
Precyzyjne wyłączanie z dużą dokładnością powtarzalności
Hartowane powierzchnie gwarantują długą żywotność
Szybkie odłączenie obciążenia
Opcjonalnie wiele pozycji dla wersji z ponownym lub synchronicznym załączeniem
Zminimalizowane tarcie resztkowe dzięki zastosowaniu łożyska kulkowego zwykłego
Kompensacja niewspółosiowości wału
Proste, bezluzowe połączenie ∅D1 i ∅D2 za pomocą tulei stożkowej lub sworznia

Specyfikacja techniczna:

Nominalny przenoszony moment obrotowy (w zależności od modelu): 3~1600 Nm (pełne dane znajdują się w zakładce „Parametry");
Materiał: stal Zakres temperatur: -30°C do +120°C;
Maksymalna prędkość: 2950 ~ 11800 obr./min;
Tolerancja montażu: g6 lub h7.
Opcje opcjonalne:

Rowek wpustowy zgodny z DIN 6885;
Konstrukcja synchroniczna – wiele pozycji na obrót w celu ponownego załączenia sprzęgła.
