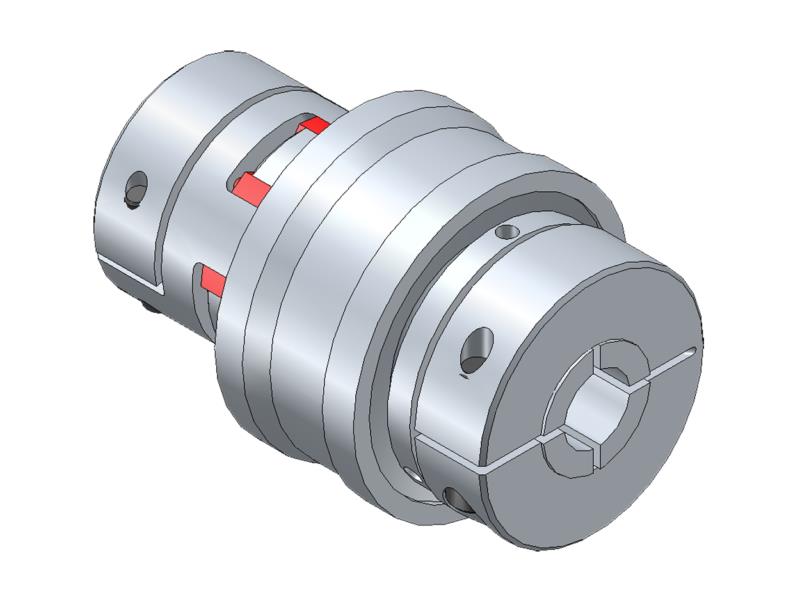

Seria SWK-EN

Przenoszony moment obrotowy: 2~500 N.m
wiercenie ∅D1: 6~55mm maksymalna prędkość: 4300 ~ 11600 obr./min
materiał: stal, aluminium
Rozmiar: SWK-EN 10, SWK-EN 20, SWK-EN 60, SWK-EN 150, SWK-EN 300, SWK-EN 500

Sprzęgła bezpieczeństwa serii SWK/EN służą do bezpiecznego mechanicznego odłączenia części wirującej od silnika w przypadku nieoczekiwanego przekroczenia ustawionego momentu obrotowego, np. w razie wypadku lub zablokowania części mechanicznej.

Po przekroczeniu zadanego momentu obrotowego kulki wyskakują z rowków, które dociskane są przez sprężynę talerzową i sprzęgło obraca się swobodnie.
Rozłączenie sprzęgła można wykryć za pomocą czujnika indukcyjnego.
Po usunięciu usterki sprzęgło można uruchomić po prostu obracając pierścień.
Standardowo na każdy obrót przypada jedno położenie umożliwiające ponowne włączenie sprzęgła.
Sprzęgła bezpieczeństwa produkowane są w dwóch zakresach ustawienia momentu obrotowego 1TKN i 2TKN w zależności od ilości zastosowanych sprężyn talerzowych. Sprzęgła mają wstępnie ustawiony moment obrotowy z możliwością regulacji w zakresie ±10%.
W sprzęgłach bezpieczeństwa serii SWK/EN do łączenia wykorzystuje się wał drążony ze złączem zaciskowym.
Sprzęgło wyposażone jest w elastyczne połączenie z gwiazdą, co eliminuje pewną niewspółosiowość wału.
Przechowywanie odbywa się po stronie klienta.

Kluczowe właściwości:

Hartowane powierzchnie gwarantują długą żywotność
Szybkie odłączenie obciążenia
Opcjonalnie: wiele pozycji ponownego zamknięcia lub wersje synchroniczne
Wsuwana konstrukcja
Połączenie izolowane elektrycznie dzięki gwiazdce Proste połączenie ∅D1/D2 za pomocą połączenia zaciskowego

Specyfikacja techniczna:

Nominalny przenoszony moment obrotowy (w zależności od modelu): 2~500 Nm (pełne dane w zakładce „Parametry");
Materiał: stal, piasty aluminiowe
Maksymalna prędkość: 4300 ~ 11600 obr./min;
Gwiazda standardowa: 98° N Tolerancja montażu: g6 lub h7.

Opcje opcjonalne:

Rowek wpustowy zgodny z DIN 6885;
Konstrukcja synchroniczna – wiele pozycji na obrót w celu ponownego załączenia sprzęgła.
Gwiazda o kącie: 64° Sh, 80° Sh, 92° Sh
