SERIA WK1

przenoszony moment obrotowy: 0,5 ~ 10 Nm
wiercenie ∅D1 H7: 3~25mm
wał ∅D2 h7: 8~16mm
materiał: mieszek aluminiowy/stal nierdzewna
Rozmiar: WK1/5, WK1/10, WK1/15, WK1/20, WK1/45, WK1/100

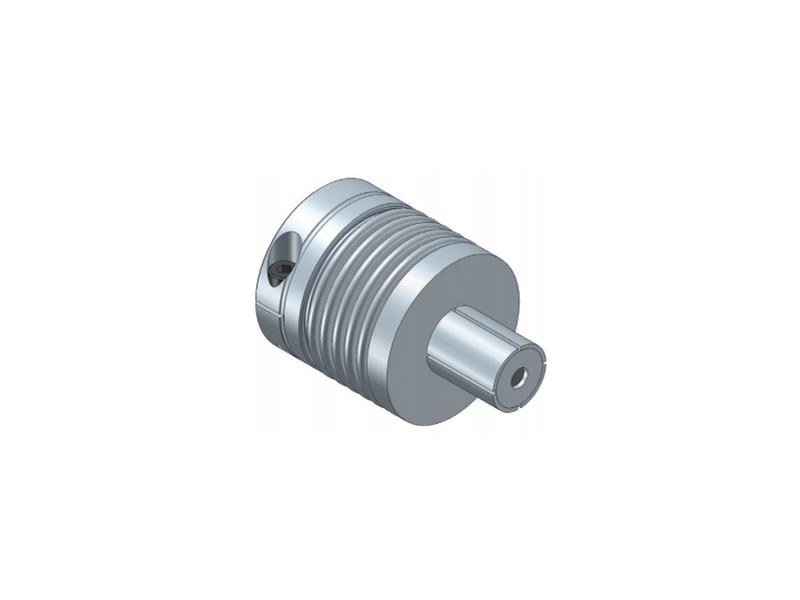

Miniaturowa wersja bezluzowego sprzęgła mieszkowego z rozsuwaną piastą zaciskową.
Piastę zaciskową można włożyć bezpośrednio w wał drążony po stronie maszyny.
Dzięki minimalnym wymiarom montażowym złącza te można montować w różnych wąskich przestrzeniach.
Piasta zaciskowa posiada wewnętrzny stożek ze śrubą ułatwiającą mocowanie do strony montażowej.
Złącza karbowane serii WK1 dostępne są w 2 do 3 różnych długościach.

 Kluczowe właściwości:

• Łatwy montaż
• Skrętnie sztywne
• Niechętny
• Bezobsługowy
• Odporny na zużycie
• Odporny na korozję
• Kompensują ugięcie wału
• Niski moment bezwładności
• Wersja krótka (oszczędność miejsca i kosztów)
• Z piastą rozszerzającą do zintegrowanego montażu

​

Specyfikacja techniczna:

• Nominalny przenoszony moment obrotowy (w zależności od modelu): 0,5~10 Nm (pełne dane znajdują się w zakładce „Parametry");
• Materiał: mieszek ze stali nierdzewnej, piasty z aluminium;
• Zakres temperatur: -30°C do +120°C;
• Maksymalna prędkość: 15000 obr/min;
• Powierzchnie stykowe: muszą być wolne od oleju i smaru;
• Tolerancja montażu: g6 lub h7.

Opcje:

Niestandardowe średnice trzpienia mocującego D2;
Rowek wpustowy zgodny z DIN 6885;
