Seria WKE-D/AL

Wiercenie ∅dA: 6~48 mm
Wiercenie ∅dB: 5~45 mm
materiał: aluminium
Rozmiar: WKE-D/AL 14, WKE-D/AL 19, WKE-D/AL 24, WKE-D/AL 28, WKE-D/AL 38, WKE-D/AL 42, WKE-D/AL 48

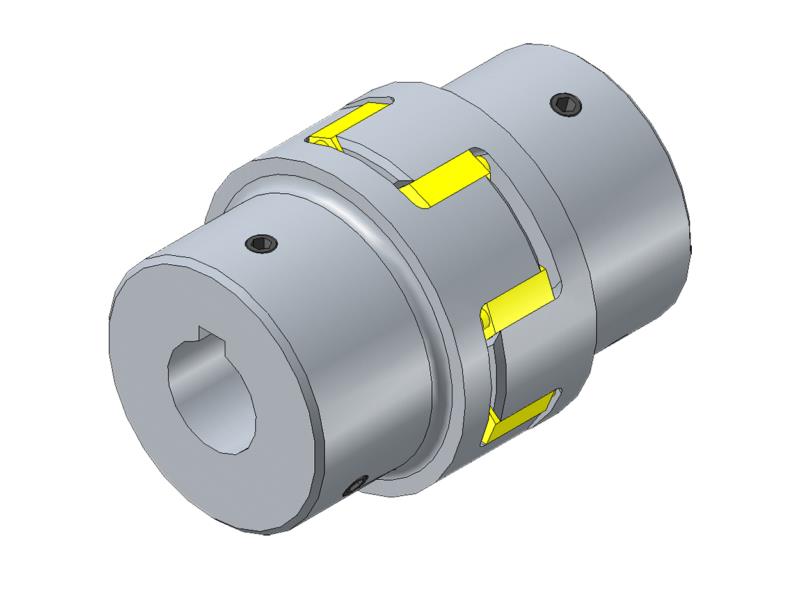

Elastyczne skrętnie sprzęgła wału to trzyczęściowe sprzęgła składające się z dwustronnych piast i elementu elastycznego (gwiazdy).
Sprzęgła te doskonale kompensują ugięcia promieniowe, osiowe i kątowe.
Seria WKE/AL wykorzystuje pióro i wpust po obu stronach piast, które są wykonane z aluminium.
Zapewniają one doskonałe tłumienie wstrząsów i drgań.
Dostępne są różne twardości gwiazdek elastomerowych.
Obrabiane ze wszystkich stron, o dobrych właściwościach dynamicznych.
Kompaktowa konstrukcja o niskim momencie bezwładności.

Kluczowe cechy:

• Elastyczność skrętna
• Bezobsługowość
• Tłumienie drgań
• Ruch osiowy
• Małe wymiary
• Niski moment bezwładności

Dane techniczne:

Materiał: piasty wykonane z odlewanego ciśnieniowo aluminium Al-D (rozmiary WKE/AL 42 i WKE/AL 48 wykonane z wysokowytrzymałego aluminium Al-H).
Rowek piórowy: JS9 i P9 (zgodnie z DIN 6885).
Wiercenie: zgodnie z normą ISO.

Opcje:

Różne twardości gwiazdek elastomerowych (64° ShA, 80° ShA, 92° ShA, 98° ShA);
Rowek na pióro zgodnie z normą DIN 6885.

Link do produktu: WKE-D/AL
