Seria WKE-D/ST

Wiercenie ∅dA: 6~97 mm
Wiercenie ∅dB: 5~115 mm
materiał: stal
Rozmiar: WKE-D/ST 14, WKE-D/ST 19, WKE-D/ST 24, WKE-D/ST 28, WKE-D/ST 38, WKE-D/ST 42, WKE-D/ST 48, WKE-D/ST 55, WKE-D/ST 65, WKE-D/ST 75, WKE-D/ST 90, WKE-D/ST 100

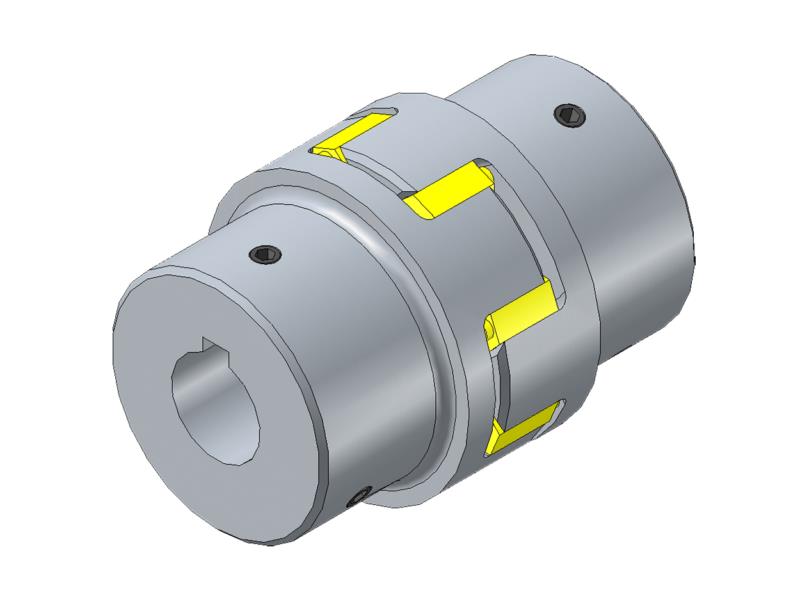

Elastyczne skrętnie sprzęgła wału to trzyczęściowe sprzęgła składające się z dwustronnych piast i elementu elastycznego (gwiazdy).
Sprzęgła te doskonale kompensują ugięcia promieniowe, osiowe i kątowe.
Seria WKE-D/ST wykorzystuje pióro i wpust po obu stronach piast, które są wykonane ze stali.
Są one szczególnie odpowiednie do elementów napędowych poddawanych dużym obciążeniom, np. w napędach wind, sprężarkach, maszynach budowlanych, metalurgicznych i innych ciężkich zastosowaniach.
Doskonała absorpcja wstrząsów i wibracji.
Dostępne są różne twardości gwiazd elastomerowych.
Obrabiane ze wszystkich stron, o dobrych właściwościach dynamicznych.
Kompaktowa konstrukcja o niskim momencie bezwładności.

Kluczowe cechy:

• Elastyczność skrętna
• Nie wymaga konserwacji
• Tłumienie drgań
• Zwijany osiowo
• Zabezpieczenie przed awarią
• Niewielkie wymiary
• Niski moment bezwładności

Dane techniczne:

Materiał: piasta wykonana ze stali.
Rowek piórowy: JS9 i P9 (zgodnie z DIN 6885).
Wiercenie otworów: zgodnie z normą ISO.
Wykończenie powierzchni: powłoka ochronna (chromianowana, bez Cr6).

Opcje:

Różne twardości gwiazdy elastomerowej (64° ShA, 80° ShA, 92° ShA, 98° ShA);
Rowek na pióro zgodny z normą DIN 6885.
