Seria WKE/ND

Przenoszony moment obrotowy: 3~325 Nm
Średnica wiercenia ∅D1/D2 H7: 5~60 mm
Maksymalna prędkość: 4700~18000 obr.
Materiał: aluminium
Rozmiar: WKE/ND-9, WKE/ND-14, WKE/ND-19, WKE/ND-24, WKE/ND-28, WKE/ND-38

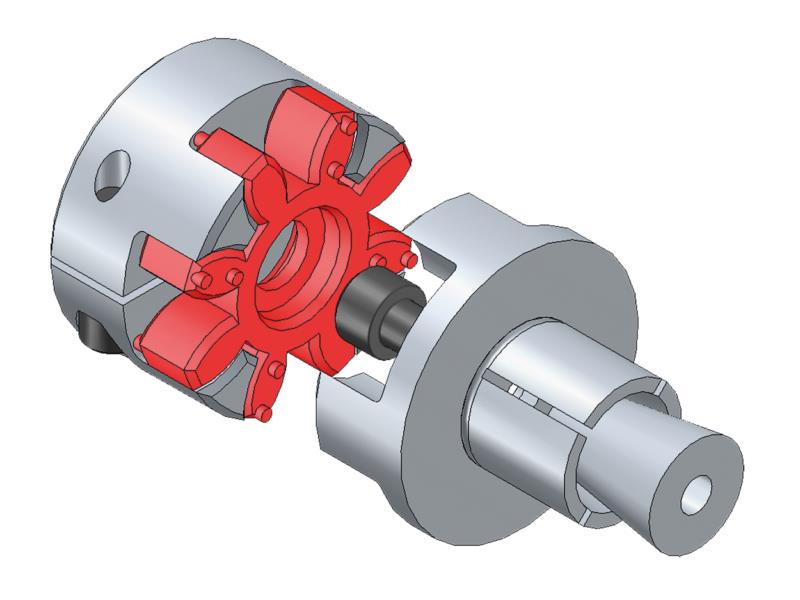

Sprzęgło elastomerowe z rozszerzalną piastą zaciskową.
Piasta zacisku może być włożona bezpośrednio do wału drążonego po stronie maszyny.
Dostępne są 4 rodzaje elastomerowych zacisków o różnej elastyczności.
Nadają się do zastosowań o wysokiej dynamice i serwonapędów.
Umożliwiają kompensację niewspółosiowości kątowej i niewspółosiowości.

Kluczowe cechy:

• Łatwa instalacja
• Sztywność skrętna
• Nie wymaga konserwacji
• Odporność na zużycie
• Odporność na korozję
• Kompensacja niewspółosiowości wału
• Niski moment bezwładności
• Nadaje się do zastosowań dynamicznych
• Niedrogie rozwiązanie
• Tłumi wibracje
• Izolacja elektryczna
• Wersja krótka (oszczędność miejsca i kosztów)
• Z rozszerzalną piastą do zintegrowanego montażu
• Bez gogli

Dane techniczne:

Nominalny przenoszony moment obrotowy (w zależności od modelu): 3,0~325 Nm (pełne dane znajdują się w zakładce „Parametry");
Materiał: piasty wykonane z aluminium;
Twardość standardowej gwiazdy: 98° ShA
Maksymalna prędkość: 4700~18000 obr;
Powierzchnie styku: muszą być wolne od oleju i smaru;
Tolerancje montażowe: g6 lub h7.

Opcje:

Niestandardowa gwiazda o twardości 64° ShA, 80° ShA, 92° ShA;

Rowek piórowy zgodny z normą DIN 6885;
