SERIA WKE/NK

Przenoszony moment obrotowy: 3~525 Nm
Średnica wiercenia ∅D1/D2 H7: 5~55 mm
Maksymalna prędkość: 3500~18000 rpm
Materiał: aluminium/stal w zależności od rozmiaru
Rozmiar: WKE/NK-9, WKE/NK-14, WKE/NK-19, WKE/NK-24, WKE/NK-28, WKE/NK-38, WKE/NK-42, WKE/NK-48

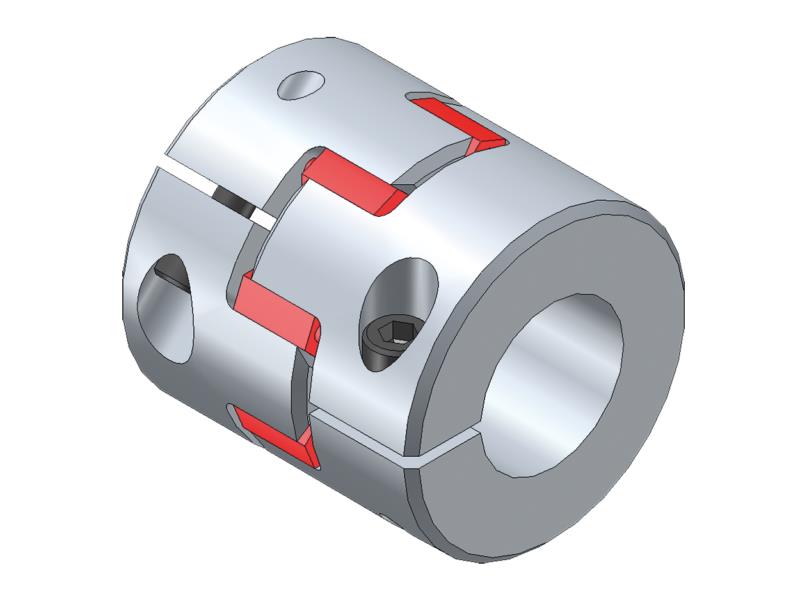

Kompaktowe złącze elastomerowe z zaciskiem.
Dostępne są 4 rodzaje gwiazdek elastomerowych o różnej elastyczności.
Odpowiednie do zastosowań wymagających dużej dynamiki i serwonapędów.
Ze względu na minimalne wymiary, sprzęgła te mogą być instalowane w różnych wąskich przestrzeniach.
Mogą kompensować niewspółosiowość kątową i niewspółosiowość.

Kluczowe cechy:

Łatwa instalacja
Sztywność skrętna
Bezobsługowość
Odporność na zużycie
Odporność na korozję
Kompensacja niewspółosiowości wału
Niski moment bezwładności
Nadaje się do zastosowań dynamicznych
Niedrogie rozwiązanie
Tłumi wibracje
Izolowane elektrycznie
Bezdętkowy
Konstrukcja nasuwana
Kompaktowa konstrukcja

Dane techniczne:

Nominalny przenoszony moment obrotowy (w zależności od modelu): 3~525 Nm (pełne szczegóły w zakładce „Parametry");
Materiał: piasty wykonane z aluminium (od rozmiaru 42 wykonane ze stali);
Twardość standardowej gwiazdy: 98° ShA
Powierzchnie styku: muszą być wolne od oleju i smaru;
Tolerancje montażowe: g6 lub h7.

Opcje:

Niestandardowa gwiazda o twardości 64° ShA, 80° ShA, 92° ShA;
Rowek zgodnie z normą DIN 6885;
