Seria WSR 220-RF

przenoszony moment obrotowy: 22~910 Nm
wiercenie ∅d: 10~50mm
średnica zewnętrzna ∅D: 16~65mm
materiał: Stal nierdzewna

Rozmiar: WSR220-RF 10×16, WSR220-RF 11×18, WSR220-RF 12×18, WSR220-RF 14×23, WSR220-RF 15×24, WSR220-RF 16×24, WSR220-RF 18×26, WSR220-RF 19×27, WSR220-RF 20 x28, WSR220- RF 22×32, WSR220-RF 24×34, WSR220-RF 25×34, WSR220-RF 28×39, WSR220-RF 30×41, WSR220-RF 32×43, WSR220-RF 35×47, WSR220-RF 38×50, WSR220-RF 40×53, WSR22 0 -RF 42×55, WSR220- RF 45×59, WSR220-RF 48×62, WSR220-RF 50×65

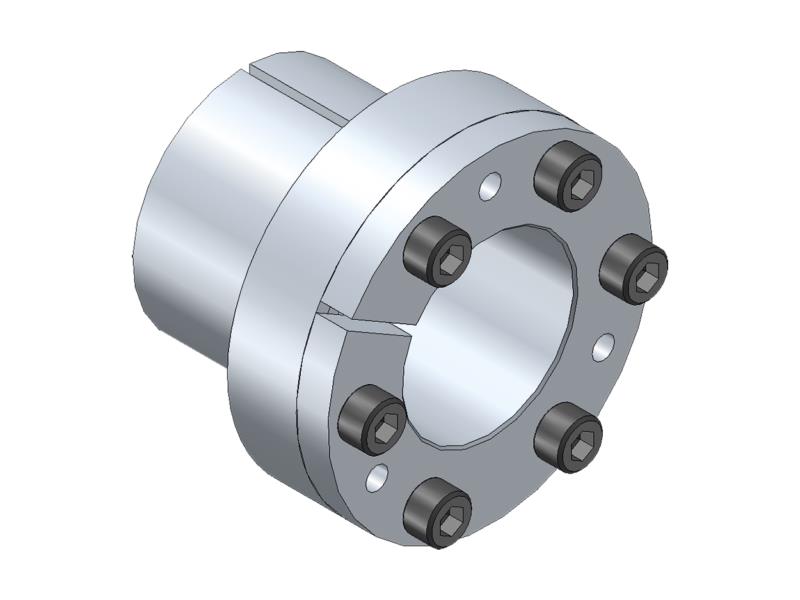

Tuleje zaciskowe wałów serii WSR 220-RF przeznaczone do stałego połączenia wału z piastą.
Wersja z wydłużoną piastą i konstrukcją w całości wykonaną ze stali nierdzewnej.
Te tuleje zaciskowe składają się z dwóch głównych części, które są dokręcane względem siebie za pomocą śrub zaciskowych z gwintami metrycznymi.
Działają na zasadzie dwóch stożkowych piast, które są do siebie dociągane za pomocą śrub, dzięki czemu wał jest mocno dociśnięty.
Szczególnie nadaje się do piast o małych promieniowych wymiarach montażowych.

Kluczowe właściwości:

• Łatwy montaż
• Łatwy demontaż poprzez poluzowanie śrub mocujących
• Duża siła w skręcie
• Bezobsługowy
• Małe wymiary montażowe
• Skupiony na sobie
• Bez przemieszczenia osiowego
• Średnie ciśnienie
• Prosta konstrukcja stożka

Specyfikacja techniczna:

Znamionowy przenoszony moment obrotowy (w zależności od modelu): 22~910 Nm
Materiał: Stal nierdzewna;
Tolerancja montażu: g6 lub h7.
